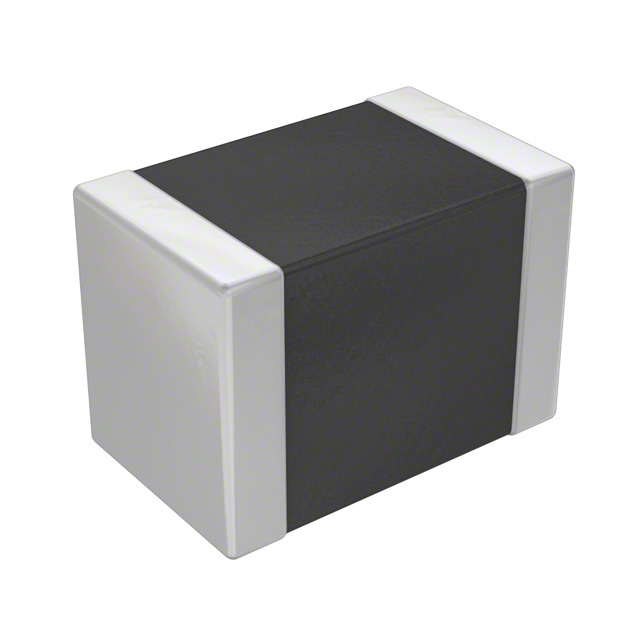

B72510E0200K062

产品分类: TVS二极管/ESD抑制器
厂牌: TDK
产品描述: EPCOS 多层变阻器 CT/B系列, 钳位56V 1A, 最大26VDC 20VAC
供应商型号: TU-B72510E0200K062
供应商: 海外现货
标准整包数: 3000
TDK TVS二极管/ESD抑制器 B72510E0200K062

B72510E0200K062概述


    产品简介


    电子元器件简介:
    CTVS (Ceramic Transient Voltage Suppressors) 是一款采用SMD(表面贴装技术)的多层压敏电阻器(MLVs),专门设计用于汽车应用的E系列。这类电子元器件通过镍屏障端子实现可靠连接,确保其在高温环境下依然保持稳定的工作状态。此系列产品涵盖了多个封装尺寸,如0402、0603、0805、1206、1210、1812及2220,提供了不同的电气特性和功能配置。
    主要功能:
    - 防护汽车电子系统免受瞬态电压过载的影响,例如负载丢弃保护和跳闸启动保护。
    - 高度可靠的静电放电(ESD)防护,符合IEC 61000-4-2标准,达到4级标准。
    - 低泄漏电流和长期ESD稳定性。
    应用领域:
    - 汽车发动机管理
    - 空气囊控制系统
    - 控制单元
    - 电液制动系统
    - ABS/ESP
    - 天窗
    - 高速总线系统,如以太网和FlexRay。

    技术参数


    以下是关键的技术规格和技术参数:
    | 参数 | 规格 |

    | 封装尺寸 | 0402, 0603, 0805, 1206, 1210, 1812, 2220 |
    | 最大有效值电压(VRMS) | 10至40伏 (具体取决于型号) |
    | 最大直流工作电压(VDC,max) | 12至56伏 (具体取决于型号) |
    | 最大浪涌电流(8/20μs) | 2至1200安培 (具体取决于型号) |
    | 最大负载丢弃能量(10脉冲) | 1至25焦耳 (具体取决于型号) |
    | 最大跳闸电压(5分钟) | 24.5至45伏 (具体取决于型号) |
    | 最大钳位电压(Vclamp,max) | 35至290伏 (具体取决于型号) |
    | 工作温度范围 | -55/+150摄氏度 |
    | 存储温度范围 | -55/+150摄氏度 |

    产品特点和优势


    CTVS产品的特点和优势:
    - 可靠性高: 产品具备高达30 kV的ESD防护能力,符合IEC 61000-4-2标准,提供可靠的瞬态电压保护。
    - 高能吸收能力: 能承受高达1200安培的浪涌电流(8/20μs),确保系统的稳定性。
    - 低泄漏电流: 在不同工作条件下均表现出极低的泄漏电流,确保系统的能耗较低。
    - 长期稳定性: 具备良好的温度稳定性,能够在广泛的温度范围内维持正常工作,尤其适合严苛的应用环境。
    - 环保: 符合RoHS标准,无铅化处理,且镍屏障端子适合无铅焊接。
    - 认证: 产品通过AEC-Q200认证,证明其在汽车领域的可靠性和安全性。

    应用案例和使用建议


    应用案例:
    CTVS在汽车电子系统中的典型应用包括:
    - 负载丢弃保护:在突然断电的情况下保护电路。
    - 跳闸启动保护:在启动过程中防止电压突变对电子设备造成损坏。
    - 高速总线系统保护:为汽车中的高速数据传输系统提供防电磁干扰(EMI)和ESD保护。
    使用建议:
    - 根据所需的应用环境选择合适的封装尺寸,以满足特定的设计要求。
    - 使用时需注意正确的接线方式,确保与PCB板的良好连接。
    - 确保选用符合系统电气规格的型号,避免由于额定值不足导致的故障。
    - 对于需要高温稳定性的场合,可选择带有“HT”标志的型号。
    - 在进行焊接时,需遵循规范操作,确保产品焊接质量。

    兼容性和支持


    兼容性:
    - 与各类主流的汽车电子产品兼容,特别是支持各种高速总线系统,如以太网和FlexRay。
    - 可与铅(Pb)兼容的材料一起使用,支持多种焊接工艺。
    厂商支持:
    - 厂商提供PSpice仿真模型,便于客户在设计阶段进行模拟测试。
    - 提供详细的技术文档,包括安装指南、应用手册和维护手册,方便用户参考。

    常见问题与解决方案


    常见问题与解决方案:
    | 问题 | 解决方案 |

    | 无法通过热循环测试 | 确保正确选择具有高热稳定性的型号。 |
    | 泄漏电流超出预期 | 检查安装位置是否有电磁干扰,或考虑增加屏蔽措施。 |
    | 无法正常导通 | 确认焊点连接正确,检查是否因焊接不当导致虚焊。 |

    总结和推荐


    总结:
    CTVS作为一款专为汽车应用设计的陶瓷瞬态电压抑制器,具备出色的ESD防护能力和高能吸收能力,确保在严苛的环境条件下提供可靠的瞬态电压保护。其丰富的封装选项和高度定制化的功能使得该产品能够适应多种应用场景。此外,厂商提供的全面技术支持和详尽的技术文档也为用户的研发过程提供了极大的便利。
    推荐:
    强烈推荐此系列产品用于汽车电子系统中的瞬态电压保护。无论是在恶劣环境下的负载丢弃保护还是高可靠性要求的电子设备,CTVS都能够完美胜任,确保系统的安全性和稳定性。

B72510E0200K062参数

参数
箝位电压 56V
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 20V(AC),26V(DC)
长*宽*高 2mm(长度)*1.4mm(高度)
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B72510E0200K062厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72510E0200K062数据手册

厂牌 PDF简要描述 下载
TDK TVS二极管/ESD抑制器 TDK B72510E0200K062 B72510E0200K062数据手册

B72510E0200K062封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.102 ¥ 0.8722
库存: 129000
起订量: 6000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2616.6
直接购买
加入购物车
