B65839A0160J045

产品分类: 磁芯
厂牌: TDK
产品描述: ±5% 8.5mm2 162mm3 15.7mm 3800µi 160nH 194μe 10.3mm2 EP 1.52mm-1 9.4mm*6.5mm*3.75mm
供应商型号: B65839A0160J045-ND
供应商: Digi-Key
标准整包数: 6000

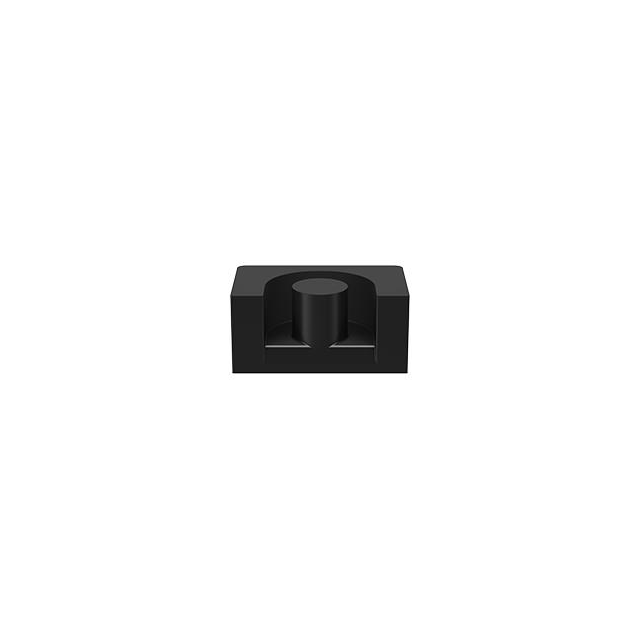

TDK 磁芯 B65839A0160J045

B65839A0160J045概述

    电子元器件产品技术手册解析

    产品简介


    本技术手册涵盖的是EPCOS AG生产的磁芯及附件,型号为B65839和B65840。这些产品主要用于变压器、功率转换应用等领域,具有高电感特性和低整体高度的特点。它们广泛应用于电源设计、高频电路和EMC(电磁兼容)设计等场景。

    技术参数


    1. 磁芯参数:
    - Σl/A = 1.52 mm⁻¹
    - lₑ = 15.7 mm
    - Aₑ = 10.3 mm²
    - Amin = 8.5 mm²
    - Ve = 162 mm³
    - 约重 1.4 g/套
    2. 气隙(AL值):
    - 材料:T38, N45, N87, T57
    - AL值范围:63 nH至250 nH,精度范围±3%到±7%
    - 气隙示例:0.05 mm至0.20 mm
    - 订货代码:B65839A0XXXA0YY
    3. 未气隙(AL值):
    - 材料:N30, N45, T38, T66
    - AL值范围:5200 nH至1100 nH
    - 准确度范围:+30%/-20%
    - 电阻范围:<0.08 W/套
    - 订货代码:B65839A0XXXR0YY

    产品特点和优势


    1. 高电感和低高度:适用于需要高电感和紧凑尺寸的应用场合。
    2. 良好的机械强度:尽管材料为陶瓷,但其抗冲击能力和耐温性能良好。
    3. 多样化配置:多种材料和气隙选项,满足不同应用需求。

    应用案例和使用建议


    应用案例:
    - 用于电源转换器,提升效率并减小体积。
    - 高频电路中减少电磁干扰。
    使用建议:
    - 考虑气隙对电感的影响,选择合适的AL值和气隙。
    - 注意安装时避免对磁芯造成机械损伤,确保其安装稳定。
    - 确保焊锡温度和时间符合标准,防止焊接缺陷。

    兼容性和支持


    - EPCOS明确指出,EPCOS的磁芯附件仅适用于EPCOS的磁芯。不建议与其他制造商的产品混合使用,以免影响性能。
    - 厂商提供详细的技术支持和售后保障,确保客户能够正确使用产品并获得技术支持。

    常见问题与解决方案


    1. 问题:焊接时出现短路或焊点不良。
    - 解决办法:检查焊锡温度和时间,确保符合工艺要求。
    2. 问题:安装过程中磁芯损坏。
    - 解决办法:轻柔操作,确保磁芯不受机械应力影响。
    3. 问题:电气特性不达标。
    - 解决办法:确认所选材料和气隙配置是否符合设计要求。

    总结和推荐


    这款EPCOS磁芯及附件系列产品在高电感和低高度方面表现出色,适用于多种应用场景。其多样化的配置选项使得它能够在不同的设计需求中灵活应用。EPCOS提供的技术支持和文档使其易于使用和维护。总体而言,推荐给需要高性能磁芯及其附件的设计工程师和采购团队。

B65839A0160J045参数

参数
直径 -
磁路截面积 8.5mm2
磁芯材料 EP
有效面积(Ae) 10.3mm2
磁心因数(ΣI/A) 1.52mm-1
磁体体积 162mm3
容差 ±5%
电感系数(AI) 160nH
磁路长度 15.7mm
有效磁导率 194μe
初始磁导率 3800µi
长*宽*高 9.4mm*6.5mm*3.75mm
零件状态 在售
包装方式 盒装

B65839A0160J045厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65839A0160J045数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B65839A0160J045 B65839A0160J045数据手册

B65839A0160J045封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.633 ¥ 5.2972
库存: 0
起订量: 6000 增量: 1
交货地:
最小起订量为:6000
合计: ¥ 0
