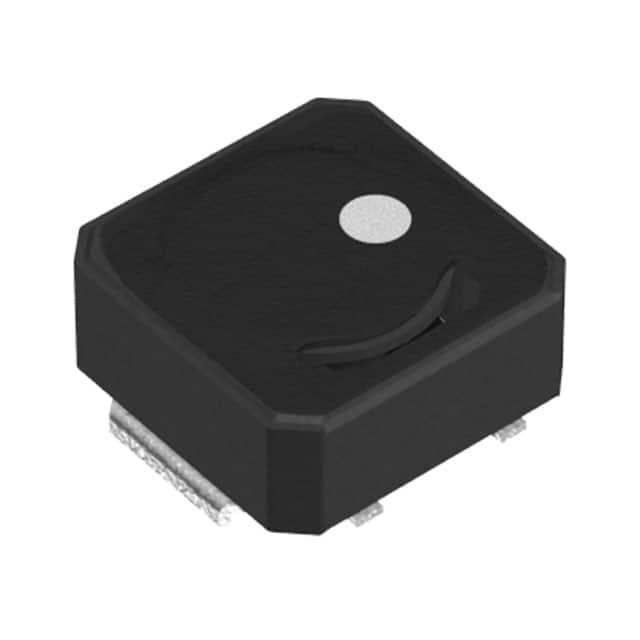

VLCF5020T-150MR90-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 900mA 900mA 15μH 350mΩ ±20% 2020 标准安装,贴片安装 5mm*5mm*2mm
供应商型号: 12M-VLCF5020T-150MR90-1
供应商: 云汉优选
标准整包数: 500
TDK 贴片电感 VLCF5020T-150MR90-1

VLCF5020T-150MR90-1概述

    电子元器件产品技术手册:VLCF5020-1型电感器

    产品简介


    VLCF5020-1型电感器是一款专为电源电路设计的磁屏蔽线圈电感器。其低轮廓设计适用于移动设备(如硬盘驱动器、数字视频摄像机和数码相机)及液晶显示器(LCD)和其他直流到直流转换器中。该电感器采用磁屏蔽结构和铁氧体芯,提供稳定的电感值和电流承载能力。

    技术参数


    - 类型:磁屏蔽型线圈电感器
    - 尺寸:5.0×5.0×2.0 mm
    - 电感范围:2.2 μH 至 47 μH
    - 电感容差:±30% 或 ±20%
    - 测量频率:100 kHz
    - 额定电流:取决于饱和电流(Isat)和温升电流(Itemp)
    - 直流电阻:0.058 Ω 至 0.875 Ω
    - 工作温度范围:–40°C 至 +105°C(含自加热)

    产品特点和优势


    - 磁屏蔽设计:降低电磁干扰,确保稳定的工作性能。
    - 宽工作温度范围:可在极端环境下可靠工作。
    - 高电流承载能力:保证设备在各种负载条件下的稳定性。
    - 低功耗:减少自加热效应,延长使用寿命。

    应用案例和使用建议


    - 应用实例:应用于移动设备、LCD显示面板、通信设备等。
    - 使用建议:在安装前确保预热以避免温度差超过150°C;在安装后确保熔焊过程在规定的条件下进行,以避免性能下降或寿命缩短。

    兼容性和支持


    - 兼容性:可与其他标准电源电路兼容,适用广泛。
    - 支持:制造商提供详细的交付规范和售后服务,确保产品的正确使用和维护。

    常见问题与解决方案


    1. 问题:终端电极在存储期过后可能变质。
    - 解决方法:遵循存储条件(温度:5至40°C,湿度:10%至75%),并在6个月内使用完毕。
    2. 问题:磁屏蔽效果不足。
    - 解决方法:确保设计中无磁干扰,并遵循正确的安装指南。
    3. 问题:自加热导致温度升高。
    - 解决方法:合理预留足够的公差以适应设备的热设计要求。

    总结和推荐


    VLCF5020-1型电感器凭借其卓越的磁屏蔽性能、宽泛的工作温度范围和高电流承载能力,适用于多种高要求的应用场景。其低功耗和长寿命的特点使其成为市场上极具竞争力的产品。强烈推荐在电源电路设计中使用此型号电感器,以获得最佳的性能表现。

VLCF5020T-150MR90-1参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 350mΩ
额定电流 900mA
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 900mA
长*宽*高 5mm*5mm*2mm
通用封装 2020
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLCF5020T-150MR90-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLCF5020T-150MR90-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLCF5020T-150MR90-1 VLCF5020T-150MR90-1数据手册

VLCF5020T-150MR90-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.0232
10000+ ¥ 0.9925
库存: 20000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 1023.2
直接购买
加入购物车
