首页  >  产品百科  >  B82141A1334J000

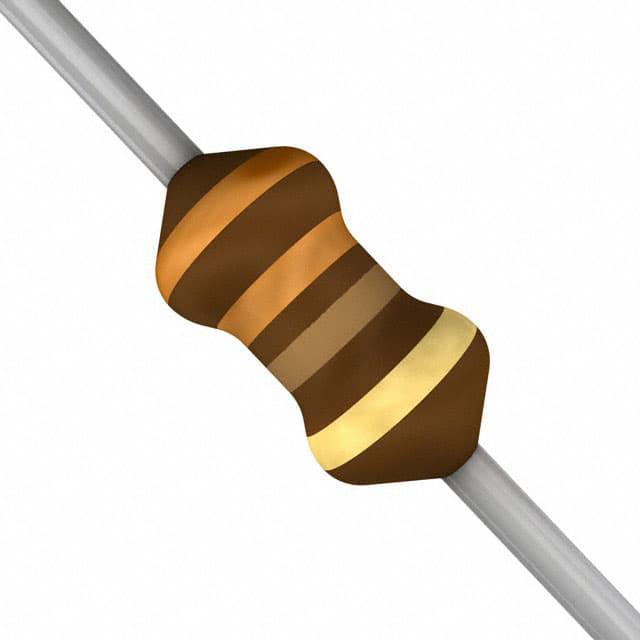

B82141A1334J000

产品分类: 贴片电感
厂牌: TDK
产品描述: 796KHz 3MHz 105mA 60@796kHz 330μH 9.1Ω ±5% 通孔安装 6.8mm(长度)
供应商型号: 3651591
供应商: 海外现货
标准整包数: 5
TDK 贴片电感 B82141A1334J000

B82141A1334J000概述

    铅制电感器:B82141A 和 B82141B 技术手册

    1. 产品简介


    铅制电感器是一种常见的电子元件,广泛应用于电子电路中,主要用于RF(射频)阻隔和滤波、去耦合和干扰抑制等。本次技术手册介绍了型号为B82141A和B82141B的铅制电感器,它们由EPCOS公司生产。这些电感器具有小型化设计,适合焊接安装,并且符合RoHS标准。

    2. 技术参数


    - 标称电感量: 1 μH 至 1000 μH
    - 额定电流: 55 mA 至 725 mA
    - 尺寸: 3.0 x 6.8 mm(铅型)
    - 基材: 铜银合金(CuAg0.1)
    - 终端处理: 镍镀层,纯锡镀层
    - 额定温度: +40°C
    - 最大允许直流电流: 在额定温度下随电感值的变化而变化
    - 电阻: 最大值随温度和电感值变化
    - 谐振频率: 最小值
    - 耐热焊锡性: Sn95.5Ag3.8Cu0.7,245°C ±5°C,持续时间3s ±0.3s
    - 热冲击: +260°C ±5°C,持续10秒
    - 拉力强度: 领导区≥20N
    - 存储条件: 包装内:–25°C 至 +40°C,湿度≤75%

    3. 产品特点和优势


    - 小型化设计: 这些电感器的体积小,易于集成到紧凑的设计中。
    - 高电流耐受能力: 高达725 mA的额定电流,适用于需要较高电流的应用场景。
    - 波峰焊兼容: 可以通过波峰焊进行安装,简化制造过程。
    - 符合RoHS标准: 确保环保,适用于多种应用场合。

    4. 应用案例和使用建议


    - RF阻隔和滤波: 常用于无线电频率下的电路保护和信号过滤。
    - 去耦合和干扰抑制: 在汽车、家用电器及娱乐电子产品中,确保电源和信号的稳定。
    - 家庭电器和汽车应用: 适用于家电控制板和车载音频系统等。
    使用建议:
    - 安装时避免机械应力对绕组端部造成影响。
    - 在选择应用时,根据具体的应用场景确定合适的电感值和电流要求。

    5. 兼容性和支持


    这些电感器可与多种电子设备兼容,建议在安装前详细检查设备的电气规范。制造商提供相应的支持,确保客户能够顺利选购和使用合适的产品。

    6. 常见问题与解决方案


    - 问题: 产品正在停产,寻找替代品?
    - 解决方案: 请参考产品代号替换表(如B82141B1824J009 → B78148S1824J009),联系最近的EPCOS销售办公室获取进一步支持。

    - 问题: 无法确定具体电感器适用的电路设计?
    - 解决方案: 根据手册中的应用指南,结合自身电路需求选择合适参数的电感器。

    7. 总结和推荐


    这些铅制电感器具有出色的电流耐受能力和小型化的外观设计,特别适合需要高性能的紧凑型电路。由于它们的高可靠性、良好的焊接性能和广泛的适用范围,我们强烈推荐将这些电感器用于各种电子产品中。不过,由于部分型号已经停产,建议尽快评估并更换为替代产品。

B82141A1334J000参数

参数
额定电流 105mA
Q值 60@796kHz
测试频率 796KHz
电感值 330μH
饱和电流(LSAT) -
自谐振频率(SRF) 3MHz
容差 ±5%
直流电阻(DCR) 9.1Ω
长*宽*高 6.8mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B82141A1334J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82141A1334J000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82141A1334J000 B82141A1334J000数据手册

B82141A1334J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.8389
50+ ¥ 2.3977
250+ ¥ 2.1484
500+ ¥ 2.1484
1000+ ¥ 2.11
2000+ ¥ 2.11
库存: 3716
起订量: 20 增量: 0
交货地:
最小起订量为:5
合计: ¥ 14.19
