ZCAT4625-3430D

产品分类: 磁芯
厂牌: TDK

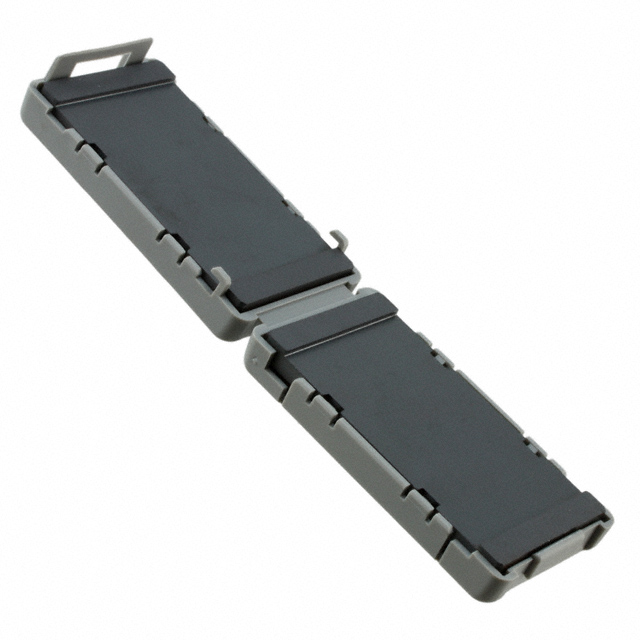

产品描述: TDK 扁形磁环, 内部尺寸 34mm, 外部尺寸 45.5 x 24.5 x 12mm
供应商型号: J-TDK1-0016911
供应商: Chip1stop
标准整包数: 1
TDK 磁芯 ZCAT4625-3430D

ZCAT4625-3430D概述

    钛科磁性技术有限公司ZCAT系列钳位滤波器技术手册

    产品简介


    ZCAT系列钳位滤波器是专为PC、字处理器、显示器、硬盘驱动器(HDD)、数字电话、音频设备、电子乐器、视频游戏机、复印机和传真机等电子设备设计的电磁兼容(EMC)组件。这些滤波器通过采用TDK独特的结构,将磁芯集成在塑料外壳中,可轻松安装在接口电缆和电源电缆上,无需切断电缆。它们能有效吸收高频噪声,减少共模噪声对信号质量的影响。

    技术参数


    | 产品型号 | 外径尺寸 (mm) | 长度尺寸 (mm) | 内径尺寸 (mm) | 阻抗(Ω)@100 MHz | 操作温度范围 (℃) | 单件重量 (g) |
    ||
    | ZCAT1518-0730(-BK) | 22 ± 1 | 18 ± 1 | 7 ± 1 | 25 | -40 to 85 | 6 |
    | ZCAT2017-0930(-BK) | 21 ± 1 | 17 ± 1 | 9 ± 1 | 20 | -40 to 85 | 11 |
    | ZCAT2032-0930(-BK) | 36 ± 1 | 32 ± 1 | 9 ± 1 | 50 | -40 to 85 | 21 |
    | ZCAT2132-1130(-BK) | 36 ± 1 | 32 ± 1 | 11 ± 1 | 40 | -40 to 85 | 22 |
    | ZCAT3035-1330(-BK) | 39 ± 1 | 34 ± 1 | 13 ± 1 | 80 | -40 to 85 | 62 |

    产品特点和优势


    1. 易于安装:集成式设计使得安装过程变得简单,无需切断电缆。
    2. 高效的噪声抑制:能够有效吸收高频率噪声,减少共模噪声影响,同时不影响信号质量。
    3. 适应性强:系列产品按电缆直径分类,以满足不同电缆尺寸的需求。
    4. 耐温性好:能够在-40至85°C的温度范围内正常工作,适用于多种环境条件。

    应用案例和使用建议


    ZCAT系列钳位滤波器广泛应用于个人电脑、家庭影院、音频系统等设备中。在实际使用中,建议根据具体的应用需求选择合适的型号。例如,对于需要严格控制噪声的高性能音频系统,应优先选择阻抗较高、频段覆盖广的产品。

    兼容性和支持


    - 兼容性:ZCAT系列适用于各种标准接口电缆和扁平电缆,适用性广。
    - 支持和维护:制造商提供详细的使用说明和安装指南,并确保符合RoHS、Reach和无铅要求。

    常见问题与解决方案


    1. 问题:滤波器安装后无法正确吸收噪声。
    - 解决方案:检查电缆直径是否符合滤波器的要求,确保安装时电缆与滤波器紧密结合。

    2. 问题:滤波器损坏。
    - 解决方案:避免产品受到机械冲击或暴露于极端温度下,确保存储条件符合要求。

    总结和推荐


    综上所述,ZCAT系列钳位滤波器凭借其优秀的噪声抑制能力、简易的安装方式及广泛的适用性,在众多电子产品中具有明显优势。强烈推荐用于需要严格控制噪声的环境中,例如高性能音频系统和电信设备。尽管某些产品不推荐用于新的设计,但仍适用于现有系统的升级和维修。

ZCAT4625-3430D参数

参数
磁芯材料 -
磁路截面积 -
磁体体积 -
磁心因数(ΣI/A) -
电感系数(AI) -
容差 -
有效磁导率 -
磁路长度 -
初始磁导率 -
有效面积(Ae) -
直径 -
长*宽*高 24.5mm*45.5mm*12mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装
