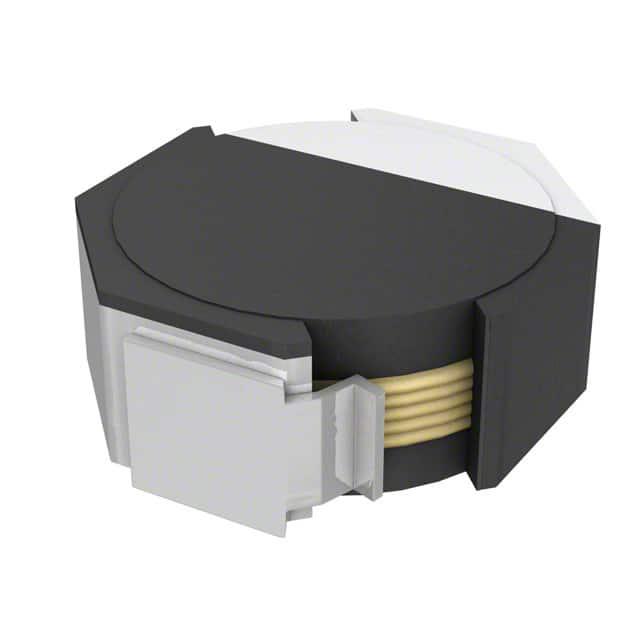

VLF4012AT-330MR39

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 440mA 390mA 33μH 1.4Ω ±20% 标准安装,贴片安装 3.7mm*3.5mm*1.2mm
供应商型号: 445-3240-6-ND
供应商: Digi-Key
标准整包数: 1
TDK 贴片电感 VLF4012AT-330MR39

VLF4012AT-330MR39概述

    SMD Inductors (Coils): VLF4012A系列

    产品简介


    VLF4012A系列是专为便携式直流到直流转换器设计的小型表面贴装电感器(线圈)。该系列产品主要用于手机、硬盘驱动器(HDD)、数码相机(DSC)等移动设备的电源部分。具有磁屏蔽结构,能够实现高分辨率的电磁兼容性(EMC)保护。

    技术参数


    - 尺寸:3.5×3.7毫米(长×宽),最大高度1.2毫米。
    - 额定电流:在40°C温度上升时的电流值,或者直流电流导致电感值下降30%时的电流值中,取较小者。
    - 电感值:在1/2额定直流电流下的电感值,单位为微亨(µH)。
    - 电感公差:±20%
    - 测试频率:100kHz
    - 直流电阻:0.079Ω至2.3Ω(不同型号有所差异)
    - 工作温度范围:-40°C至+105°C(含自温升)
    | 型号 | 电感值 (µH) | 电感公差 (%) | 测试频率 (kHz) | 直流电阻 (Ω) | 额定电流 (A) |
    |
    | VLF4012AT-1R5M1R6 | 1.5 | ±20 | 100 | 0.079 | 1.8 |
    | VLF4012AT-2R2M1R5 | 2.2 | ±20 | 100 | 0.087 | 1.5 |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    - 磁屏蔽结构:提供高效的电磁兼容性保护。
    - 低功耗设计:通过优化直流电阻来降低能耗。
    - 无铅制造:符合RoHS指令,适用于环保要求严格的市场。
    - 自动贴装:便于在自动化生产线上进行高效安装。
    - 广泛适用性:通用性强,适用于多种便携式设备。

    应用案例和使用建议


    VLF4012A系列广泛应用于手机、硬盘驱动器和数码相机等设备的电源部分。由于其磁屏蔽设计,能有效减少电磁干扰,从而提高设备的稳定性和可靠性。建议在实际应用中关注环境温度变化,确保其处于规定的温度范围内,以保证最佳性能。

    兼容性和支持


    该产品采用标准封装形式,兼容大多数常见的自动化贴装设备。制造商提供了详尽的技术文档和应用指南,以便用户更好地理解和使用该产品。同时,厂商还提供全面的技术支持和售后服务,帮助客户解决可能遇到的各种问题。

    常见问题与解决方案


    - Q1:产品能否承受高温环境?
    - A1:是的,VLF4012A系列的工作温度范围为-40°C至+105°C,确保其在高温环境下也能正常工作。

    - Q2:如何判断产品是否符合RoHS标准?
    - A2:所有VLF4012A系列的产品均符合欧盟RoHS指令,无需额外检测。

    总结和推荐


    总体来看,VLF4012A系列具有出色的电磁兼容性、高可靠性及广泛的应用范围。对于需要在有限空间内实现高效电源管理的便携式设备而言,它是一个非常理想的选择。强烈推荐给对产品稳定性、可靠性和环保性能都有较高要求的设计者和制造商。

VLF4012AT-330MR39参数

参数
Q值 -
测试频率 100KHz
电感值 33μH
饱和电流(LSAT) 440mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1.4Ω
额定电流 390mA
长*宽*高 3.7mm*3.5mm*1.2mm
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装

VLF4012AT-330MR39厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLF4012AT-330MR39数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLF4012AT-330MR39 VLF4012AT-330MR39数据手册

VLF4012AT-330MR39封装设计

查看详情并下载
Symbol
Footprint
3D Model
