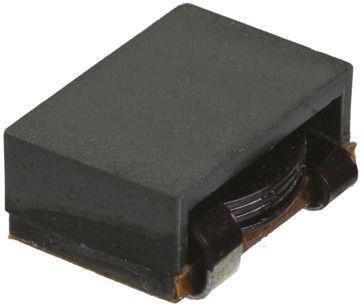

B82559A1042A025

产品分类: 贴片电感
厂牌: TDK
产品描述: 10KHz 71A 440nH 200μΩ ±7% 贴片安装 25.3mm*23.5mm*8.95mm
供应商型号: UA-B82559A1042A025
供应商: 海外现货
标准整包数: 280
TDK 贴片电感 B82559A1042A025

B82559A1042A025概述

    电子元器件技术手册:EPCOS B82559A025 系列扼流圈

    产品简介


    EPCOS B82559A025 系列扼流圈是专为高性能和紧凑设计而开发的高频磁性组件,属于 ERU 25 型号。该系列产品以其高饱和电流、极低直流电阻及优异的热稳定性著称,广泛应用于电源管理、太阳能逆变器等领域。其核心由高性能铁氧体材料制成,具有磁屏蔽和螺旋绕线设计,符合 RoHS 规范并支持定制化需求。
    主要功能:
    - 能量存储电感
    - 用于直流-直流转换器(DC/DC Converter)、VRM 模块、POL 转换器以及太阳能逆变器
    应用领域:
    - 工业自动化
    - 太阳能发电系统
    - 数据中心电源管理
    - 通信设备供电

    技术参数


    | 参数名称 | 值范围 |

    | 额定电感值 (LR) | 0.44 µH 至 20 µH |
    | 电感公差 | ±7% |
    | 饱和电流 (ISat) | 15 A 至 71 A |
    | 温度范围 | -40°C 至 +125°C |
    | 工作电压 (High Voltage)| 200 V DC(1 秒) |
    | 自谐振频率 (!) | ≥2 MHz |
    | 直流电阻 (RDC) | 最大 3.25 mΩ |
    外形尺寸(单位:mm):
    - 高度:9.6 mm 至 14.6 mm
    - 重量:22.1 g 至 33.0 g
    - 脚间距:19 mm 至 23 mm
    包装方式:
    - 托盘式(Tray)
    - 吹泡带(Blister Tape)

    产品特点和优势


    1. 高饱和电流:支持高达 71 A 的额定电流,适用于大功率应用场合。
    2. 超低直流电阻:典型值小于 0.2 mΩ,极大降低功耗。
    3. 极小体积:高度最低仅 9.6 mm,适合高密度贴装需求。
    4. 卓越热性能:采用磁屏蔽和高耐温铁氧体芯,适应严苛环境。
    5. 可定制化:支持根据客户要求调整参数和封装。
    6. RoHS 兼容:环保设计,满足现代工业标准。

    应用案例和使用建议


    应用案例:
    - 太阳能逆变器:此系列产品被广泛用于光伏系统中能量储存环节,确保高效转换和长期运行稳定性。
    - 工业电源模块:在 VRM(Voltage Regulator Module)和 POL(Point-of-Load)转换器中作为关键组件,有效抑制纹波电流并保护后端负载。
    使用建议:
    - 确保电路板设计留有足够的散热空间以提高整体可靠性。
    - 安装时避免对产品施加机械冲击,以免损坏铁氧体芯。
    - 根据实际需求选择合适的额定电感值,兼顾性能与成本。

    兼容性和支持


    EPCOS B82559A025 与其他主流芯片组和设备具有良好的兼容性,可以无缝集成到现有系统中。厂商提供全面的技术支持,包括样品测试、快速交付及定制服务。
    技术支持:
    - 样品套件:订购代码 B82559X002
    - 在线资源:[www.epcos.com](http://www.epcos.com)

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温升过高 | 改善 PCB 散热设计,增加风扇辅助冷却 |
    | 自谐振现象明显 | 增大电感值或优化电路布局 |
    | 引脚焊接不牢固 | 使用指定温度曲线进行回流焊接 |

    总结和推荐


    EPCOS B82559A025 系列扼流圈凭借其高可靠性和紧凑设计,成为电源管理和新能源领域的理想选择。无论是性能还是应用灵活性,均表现出色。强烈推荐用于需要高性能储能电感的场景。对于追求效率和稳定性的企业来说,这是一款不可多得的产品。
    评分总结:
    - 性能:9/10
    - 易用性:8/10
    - 市场价值:9/10
    综上所述,推荐高度认可并优先选用该产品。

B82559A1042A025参数

参数
容差 ±7%
直流电阻(DCR) 200μΩ
额定电流 -
Q值 -
测试频率 10KHz
电感值 440nH
饱和电流(LSAT) 71A
自谐振频率(SRF) -
长*宽*高 25.3mm*23.5mm*8.95mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
