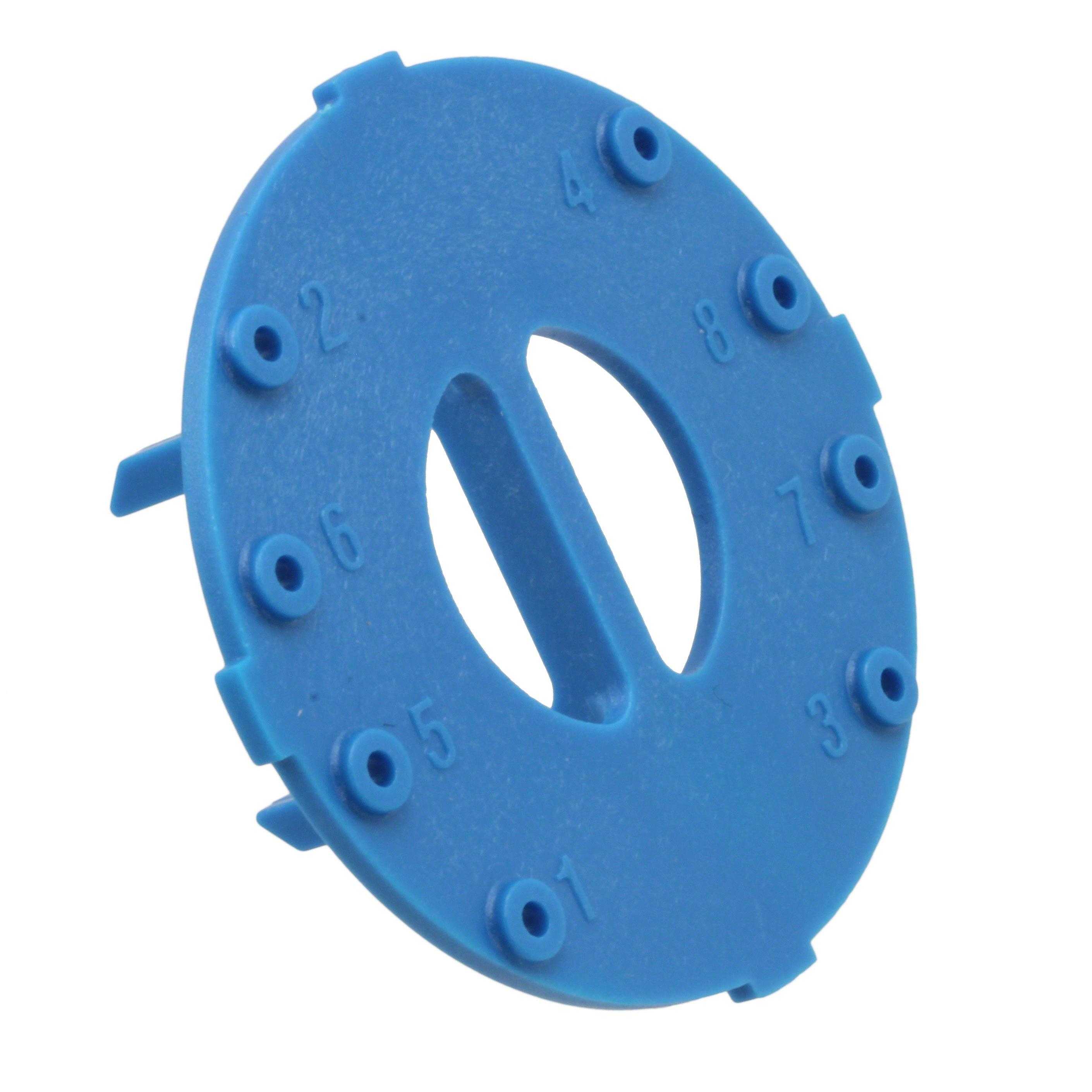

B64293A1200X000

产品分类: 磁性器件套件/配件
厂牌: TDK
产品描述:
供应商型号: 495-6629-ND
供应商: Digi-Key
标准整包数: 1
TDK 磁性器件套件/配件 B64293A1200X000

B64293A1200X000概述

    EPCOS Ferrite Accessories: Comprehensive Overview

    产品简介


    EPCOS AG生产的环形磁芯配件(包括B64293、B64291和B64292系列)是针对各种应用设计的高性能组件。这些配件主要用于电流补偿扼流圈,并结合不同的线径和孔/引脚布局,提供了广泛的适用性。这些产品广泛应用于需要高效电流补偿和电磁干扰抑制的应用中,如电源管理和通信系统。

    技术参数


    以下是关键的技术规格和性能参数:
    - 材料:
    - 基座:GFR聚碳酸酯UL94 V-0,颜色代码蓝色,COVESTRO AG
    - 外壳:GFR聚碳酸酯UL94 V-0,颜色代码蓝色;GFR液晶聚合物UL94 V-0,颜色代码自然色,CELANSE INTERNATIONAL CORP.

    - 焊接性:
    - 铅制:符合IEC 60068-2-20标准,Ta测试温度为+245±5°C,时间3±0.3秒
    - 波峰焊:符合IEC 60068-2-20标准,Tb测试温度为+260±5°C,时间10±1秒

    - 尺寸和参数:
    - 基座型号:
    - B64293A1000X000:40.4×20.5 mm,1.1 mm孔径,22.86×15.24 mm间距,4个孔
    - B64293A1100X000:40.4×20.5 mm,1.4 mm孔径,22.86×15.24 mm间距,4个孔
    - 其他型号尺寸详见产品手册

    - 外壳型号:
    - 水平版本:
    - B64291A1004X000:内径11.6 mm,高9.6 mm,10×10 mm间距,4个引脚
    - B64291A1104X000:内径20.4 mm,高13.3 mm,20×12.5 mm间距,4个引脚
    - B64291A1304X000:内径30.0 mm,高19.7 mm,30×20 mm间距,4个引脚
    - 垂直版本:
    - B64292A1004X000:内径11.9×6.0 mm,高14.0 mm,10.0×7.5 mm间距,4个引脚
    - B64292A1204X000:内径25.7×13.2 mm,高30.5 mm,12.5×15.0 mm间距,4个引脚
    - B64292A1404X000:内径38.3×13.3 mm,高40.0 mm,12.5×17.5 mm间距,4个引脚

    产品特点和优势


    1. 高度可定制化:通过不同的孔径、引脚间距和尺寸,适应多种具体应用需求。
    2. 耐高温性能:良好的热稳定性,适用于高频运行条件。
    3. 机械强度高:采用高硬度材料,减少震动和冲击导致的损坏风险。
    4. 焊接工艺优良:出色的可焊性保证了安装过程中的可靠性和长期稳定性。

    应用案例和使用建议


    - 应用案例:
    - 电源管理:作为电流补偿扼流圈,减少纹波电压和EMI噪声,提高系统的稳定性和可靠性。
    - 通信系统:在高速数据传输线路中,用于滤除高频干扰,确保信号完整性。
    - 工业控制:保护敏感电子设备免受过压和瞬态电流冲击的影响。
    - 使用建议:
    - 正确组装:按照制造商建议的顺序进行组装,避免过度压力导致损坏。
    - 保持清洁:在焊接过程中注意温度控制,防止过高温度导致引脚变形。
    - 选择合适的电源管理策略:根据具体负载情况选择合适的扼流圈类型,以获得最佳的性能表现。

    兼容性和支持


    - 兼容性:EPCOS明确指出,其配件和核心仅经过与自家产品组合测试。如果与其他制造商的产品组合使用,需要用户自行测试。
    - 技术支持:提供详尽的数据手册和技术支持文档,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题1:如何避免在组装过程中损坏部件?
    - 解决办法:建议软启动绕线过程,避免施加过大的力造成损坏。具体参数需参考技术手册。

    - 问题2:如何处理过高的焊接温度导致的引脚排列问题?
    - 解决办法:遵循手册中的焊接注意事项,确保焊接温度不超过指定范围,减少对引脚排列的影响。

    - 问题3:如何避免因不当处理而导致的机械损坏?
    - 解决办法:使用适当的工具进行操作,尽量避免任何不必要的机械应力。

    总结和推荐


    综上所述,EPCOS的环形磁芯配件提供了卓越的性能和广泛的适用性,非常适合于需要精确电流补偿和电磁干扰抑制的应用场景。尽管需要谨慎选择与其他厂家产品的兼容性,但其优秀的焊接性能和机械强度使其成为高端应用的理想选择。强烈推荐在涉及敏感电路和高要求的应用中使用。
