LTF5022T-4R7N2R0-D

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 2A 2.18A 4.7μH 74mΩ ±30% 标准安装,贴片安装 6.5mm*5mm*2.2mm
供应商型号: 4167230
供应商: 海外现货
标准整包数: 1

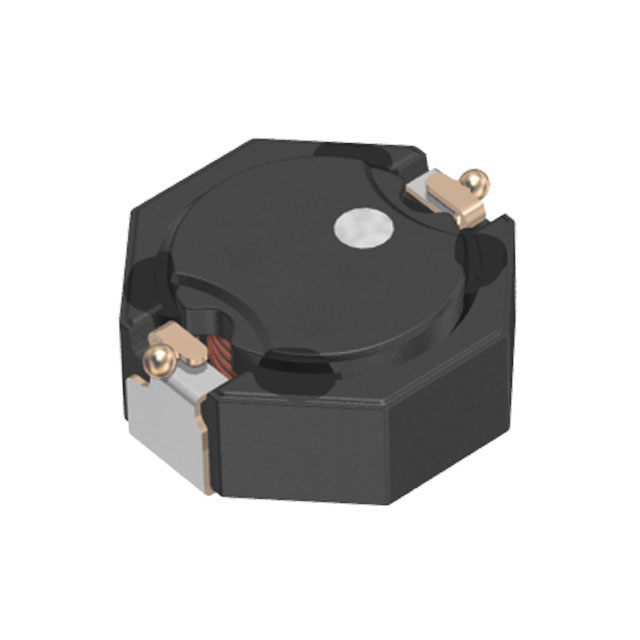

TDK 贴片电感 LTF5022T-4R7N2R0-D

LTF5022T-4R7N2R0-D概述


    产品简介


    产品类型: 电感器
    主要功能: 用于电源电路中的磁屏蔽型线绕电感器。
    应用领域: 主要应用于汽车相关设备,如车载导航系统、汽车音响、电动助力转向系统、车头灯等。

    技术参数


    | 规格 | 描述 |

    | 尺寸(最大高度) | 2.2mm |
    | 工作温度范围 | -40°C 至 +150°C |
    | 额定电流 | 最小值(饱和电流Isat或热电流Itemp)|
    | 精度 | ±30%(1.2µH至10µH),±20%(10µH以上) |
    | 测量频率 | 1MHz |
    | 直流电阻 | 0.025Ω至1.07Ω |
    | 饱和电流(Isat) | 0.45A至3.87A |
    | 热电流(Itemp) | 0.53A至3.43A |

    产品特点和优势


    - 低轮廓设计:最大高度仅为2.2mm,适合空间受限的应用场景。
    - 宽温区适用:能够承受极端温度条件,从-40°C到+150°C。
    - 磁屏蔽特性:能够有效降低电磁干扰,确保电子设备的稳定运行。
    - 符合标准:完全符合AEC-Q200标准,适用于高可靠性要求的应用场合。

    应用案例和使用建议


    应用案例:
    - 汽车导航系统:用于电源管理,确保系统的稳定性和可靠性。
    - 汽车音响:作为电源滤波器,减少电源波动带来的噪音。
    - 电动助力转向系统:提高电机的控制精度和稳定性。
    使用建议:
    - 在选择电感器时,应根据具体应用需求,优先考虑额定电流和热电流。例如,在大功率应用中,应选择具有较高饱和电流(Isat)的型号。
    - 为确保电感器的长期稳定运行,建议避免长时间暴露于高温环境中,特别是在自加热条件下。

    兼容性和支持


    - 兼容性:适用于多种汽车相关的电源电路,具有良好的兼容性。
    - 支持:制造商提供详细的技术文档和售后服务,确保客户能够顺利使用产品。

    常见问题与解决方案


    1. 问题: 电感器无法达到预期的工作温度。
    - 解决方案: 检查电感器的工作环境是否符合规范,确保安装位置不会受到外部热量的影响。
    2. 问题: 电感器在负载下的直流电阻增大。
    - 解决方案: 检查焊接工艺是否符合标准,确保没有焊点接触不良。

    总结和推荐


    综合评估:
    - 优点: 该系列电感器具有出色的磁屏蔽效果、宽广的工作温度范围以及符合汽车电子标准的优势。
    - 推荐: 该系列产品非常适合用于汽车电子设备中的电源管理,推荐给需要高性能、高可靠性的应用场景。

LTF5022T-4R7N2R0-D参数

参数
饱和电流(LSAT) 2A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 74mΩ
额定电流 2.18A
Q值 -
测试频率 100KHz
电感值 4.7μH
长*宽*高 6.5mm*5mm*2.2mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

LTF5022T-4R7N2R0-D厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

LTF5022T-4R7N2R0-D数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK LTF5022T-4R7N2R0-D LTF5022T-4R7N2R0-D数据手册

LTF5022T-4R7N2R0-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.3375
10+ ¥ 6.3163
50+ ¥ 6.3163
100+ ¥ 5.6594
200+ ¥ 5.5583
500+ ¥ 5.4573
2500+ ¥ 5.4573
5000+ ¥ 5.4573
库存: 448
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.33
