B82559A0142A013

产品分类: 贴片电感
厂牌: TDK
产品描述: 10KHz 22A 22A 1.4μH 1.5mΩ ±10% 标准安装,贴片安装 13mm*10.7mm*6mm
供应商型号: 495-1861-2-ND
供应商: Digi-Key
标准整包数: 500

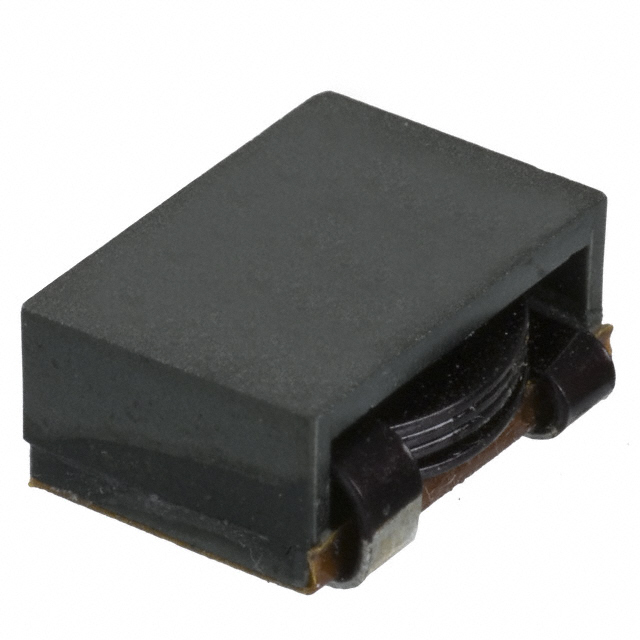

TDK 贴片电感 B82559A0142A013

B82559A0142A013概述

    SMT Power Inductors B82559A013 Helically Wound ERU 13 技术手册

    产品简介


    SMT功率电感器B82559A013(螺旋绕制ERU 13型) 是一款专为直流/直流转换器、VRM模块和POL转换器设计的能量存储扼流圈。其核心材料为铁氧体,具有磁屏蔽功能,并采用扁平铜线漆包绕制。该产品适用于自动拾放装配工艺,具备高电流承载能力和低直流电阻的特点。

    技术参数


    | 特性 | 值 |
    ::|
    | 额定电感值(µH) | 0.5 ~ 3.9 |
    | 饱和电流(A) | 12 ~ 30 |
    | 直流电阻(mΩ) | 0.78 ~ 4.80 |
    | 尺寸(mm) | 16 ± 0.1 × 12.8 × 4.95 / 5.95 |
    | 温度范围(℃) | -40 ~ +130 |
    | 贮存条件(℃,湿度) | -25 ~ +40,≤75% RH |

    产品特点和优势


    - 非常高的额定电流
    - 极低的直流电阻
    - 非常低的外形尺寸和最小可能的占板面积
    - 适用于拾放装配过程

    应用案例和使用建议


    - 直流/直流转换器
    - VRM模块
    - POL转换器
    使用建议: 在应用时,确保遵循手册中的推荐安装方向,并且在波峰焊接过程中应注意温度控制以避免对电感器造成损坏。此外,对于需要浸渍清洗的应用,需确认所用清洗剂不会对电感器及其材料产生不良影响。

    兼容性和支持


    - 包装形式:采用24毫米泡罩带,盘径330毫米,每盘包装数量根据组件高度不同而异。
    - 制造商支持:提供样品套件和详细的技术支持文档。

    常见问题与解决方案


    1. Q: 如何处理电感器的焊接耐热性?
    - A: 请确保焊接温度不超过235℃,保持时间为5秒,润湿率应大于90%。
    2. Q: 在何种条件下,需要验证电感器的温度响应?
    - A: 在具体应用中需要验证电感器的温度响应以确保其稳定运行。

    总结和推荐


    该款电感器以其高电流承载能力、低直流电阻和小尺寸等特点,在电源管理和信号滤波应用中表现出色。其兼容性强,易于集成于现代电子产品中。强烈推荐用于高性能要求的工业和消费电子应用。但需要注意的是,客户必须自行验证产品在其具体应用中的适用性,并采取必要的措施确保安全性。

B82559A0142A013参数

参数
饱和电流(LSAT) 22A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 1.5mΩ
额定电流 22A
Q值 -
测试频率 10KHz
电感值 1.4μH
长*宽*高 13mm*10.7mm*6mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

B82559A0142A013厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82559A0142A013数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82559A0142A013 B82559A0142A013数据手册

B82559A0142A013封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.5818 ¥ 13.238
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 6619
