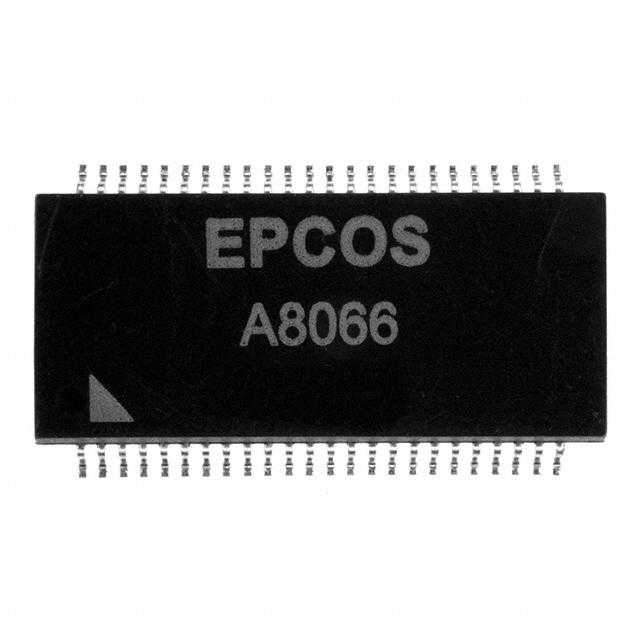

B78476A8066A003

产品分类: 脉冲变压器
厂牌: TDK
产品描述: 1CT:1CT LAN 10/100/1000 Base-T 350μH 贴片安装 27.81mm*12.19mm*7.24mm
供应商型号: Q-BN-B78476A8066A003
供应商: 期货订购
标准整包数: 300
TDK 脉冲变压器 B78476A8066A003

B78476A8066A003概述

    高质量电子元器件产品文章:1000 Base-T Magnetics Module B78476A8066A003

    1. 产品简介


    1000 Base-T Magnetics Module B78476A8066A003 是一款专为局域网(LAN)应用设计的电子元器件。这款模块主要用于千兆以太网(1000 Base-T)环境,支持双向供电(Power over Ethernet)。其核心组件是铁氧体环形磁芯,具有良好的抗干扰能力和电磁兼容性,适用于各种复杂网络环境。

    2. 技术参数


    - 铁氧体环形磁芯:采用 UL 94 V-0 级材料制造,符合 IPC/JEDEC J-STD-020D 和 IEEE 802.3af 标准。
    - 线圈匝比:1:1 ±3%
    - 最小电感:350 μH @ 100 kHz, 100 mV, 8 mA 直流偏置
    - 电压测试:1500 V AC 50 Hz,1 分钟
    - 插入损耗:
    - 0.1 MHz: ≤1.1 dB
    - 100 MHz: ≤1.0 dB
    - 125 MHz: ≤2.0 dB
    - 回波损耗:
    - 1 MHz ... 40 MHz: ≥18 dB
    - 50 MHz: ≥16 dB
    - 60 MHz ... 80 MHz: ≥12 dB
    - 100 MHz: ≥10 dB
    - 串扰抑制:
    - 30 MHz: ≥43 dB
    - 60 MHz: ≥37 dB
    - 100 MHz: ≥33 dB
    - 差模到共模抑制:
    - 30 MHz: ≥43 dB
    - 60 MHz: ≥37 dB
    - 100 MHz: ≥33 dB
    - 工作温度范围:0 °C 至 +70 °C
    - 重量:约 3.7 克

    3. 产品特点和优势


    - 高性能:该模块经过优化,可支持全双工应用,具有出色的插入损耗和回波损耗指标。
    - 高可靠性:符合 IEEE 802.3af 标准,确保了网络连接的稳定性和可靠性。
    - 环保材料:符合 RoHS 标准,使用环保材料制造,适用于现代绿色电子产品。
    - 广泛应用:可用于数据中心、企业级网络交换机和路由器等多种应用场景。

    4. 应用案例和使用建议


    - 数据中心:适用于大型数据中心的网络布线系统,能够提升数据传输效率和稳定性。
    - 企业级网络交换机:为大型企业网络提供可靠的物理层接口,确保网络传输速度达到千兆标准。
    - 使用建议:
    - 在安装过程中应避免强力震动,以免损坏磁芯。
    - 清洗时需注意清洗剂对塑料外壳和线圈绝缘层的影响。
    - 使用客户定制的灌封材料时,需验证材料的兼容性和对高频性能的影响。

    5. 兼容性和支持


    - 兼容性:与主流网络设备和接口完全兼容,适合各类千兆以太网环境。
    - 支持和维护:由制造商提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题 1:清洗过程中发生损坏。
    - 解决方案:建议使用无腐蚀性的清洗剂,并避免超声波清洗等机械负荷较高的操作。
    - 问题 2:磁芯受损导致电气性能下降。
    - 解决方案:在运输和安装过程中轻拿轻放,避免强烈冲击。

    7. 总结和推荐


    总体而言,1000 Base-T Magnetics Module B78476A8066A003 是一款优秀的电子元器件,具备卓越的性能、可靠性和广泛的应用前景。推荐用于需要高性能、高可靠性的千兆以太网应用场景。使用时应注意安装和维护细节,以充分发挥其效能。

B78476A8066A003参数

参数
ET(伏特-时间) -
电感值 350μH
变压器类型 LAN 10/100/1000 Base-T
匝数比 1CT:1CT
长*宽*高 27.81mm*12.19mm*7.24mm
安装方式 贴片安装
应用等级 商业级
零件状态 在售

B78476A8066A003厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B78476A8066A003数据手册

厂牌 PDF简要描述 下载
TDK 脉冲变压器 TDK B78476A8066A003 B78476A8066A003数据手册

B78476A8066A003封装设计

查看详情并下载
Symbol
Footprint
3D Model
