NLFV25T-100K-EF

产品分类: 贴片电感
厂牌: TDK
产品描述: 2.52MHz 155mA 10μH 430mΩ ±10% SMD 贴片安装 2.5mm*2mm*1.9mm
供应商型号: 11M-NLFV25T-100K-EF
供应商: 云汉优选
标准整包数: 1

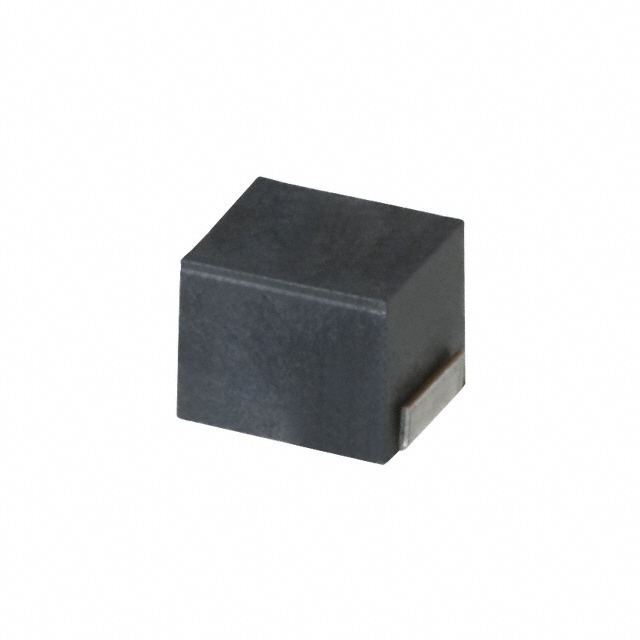

TDK 贴片电感 NLFV25T-100K-EF

NLFV25T-100K-EF概述


    产品简介


    NLFV25-EF系列电感器是专为去耦电路设计的绕线铁氧体电感器。这种树脂模制型电感器采用磁屏蔽设计,外壳模具内含有铁粉。这些电感器广泛应用于智能电表、音频视频设备、xDSL设备、通信基础设施(如移动基站)中的电子设备,以及工业设备和其他电子设备。

    技术参数


    | 产品型号 | 尺寸(L×W×H) | 包装方式 | 电感值(µH) | 电感容差 | 测量频率(MHz) | 直流电阻(Ω) | 额定电流(mA) |

    | NLFV25T-1R0M-EF | 2.5×2.0×1.8 mm | 卷带式 | 1 | ±20% | 7.96 | 0.07 | 455 |
    | NLFV25T-1R5M-EF | 2.5×2.0×1.8 mm | 卷带式 | 1.5 | ±20% | 7.96 | 0.09 | 350 |
    | NLFV25T-2R2M-EF | 2.5×2.0×1.8 mm | 卷带式 | 2.2 | ±20% | 7.96 | 0.1 | 315 |
    | NLFV25T-3R3M-EF | 2.5×2.0×1.8 mm | 卷带式 | 3.3 | ±20% | 7.96 | 0.2 | 280 |
    | NLFV25T-4R7M-EF | 2.5×2.0×1.8 mm | 卷带式 | 4.7 | ±20% | 7.96 | 0.24 | 210 |
    | NLFV25T-6R8M-EF | 2.5×2.0×1.8 mm | 卷带式 | 6.8 | ±20% | 7.96 | 0.29 | 175 |
    | NLFV25T-100K-EF | 2.5×2.0×1.8 mm | 卷带式 | 10 | ±10% | 2.52 | 0.36 | 155 |
    | NLFV25T-150K-EF | 2.5×2.0×1.8 mm | 卷带式 | 15 | ±10% | 2.52 | 0.75 | 130 |
    | NLFV25T-220K-EF | 2.5×2.0×1.8 mm | 卷带式 | 22 | ±10% | 2.52 | 1 | 105 |
    | NLFV25T-330K-EF | 2.5×2.0×1.8 mm | 卷带式 | 33 | ±10% | 2.52 | 1.4 | 85 |
    | NLFV25T-470K-EF | 2.5×2.0×1.8 mm | 卷带式 | 47 | ±10% | 2.52 | 1.7 | 60 |
    | NLFV25T-680K-EF | 2.5×2.0×1.8 mm | 卷带式 | 68 | ±10% | 2.52 | 3.3 | 50 |
    | NLFV25T-101K-EF | 2.5×2.0×1.8 mm | 卷带式 | 100 | ±10% | 0.796 | 4 | 40 |
    工作温度范围:-40°C至+105°C(含自温升)

    产品特点和优势


    - 高稳定性:耐温范围宽,可在极端温度环境下保持稳定性能。
    - 磁屏蔽设计:有效减少磁场干扰,提高电路稳定性。
    - 小巧尺寸:紧凑的设计适合各种空间有限的应用场景。
    - 高可靠性:适用于多种复杂的电子设备,具有良好的可靠性和长期使用寿命。

    应用案例和使用建议


    应用案例:
    - 智能电表:用于电源滤波和去耦。
    - 音频视频设备:改善信号传输质量。
    - 通信基站:确保通信设备的稳定运行。
    使用建议:
    - 预热处理:在焊接前进行适当的预热处理,以防止因温度差异过大导致的损坏。
    - 合理布局:在电路板设计时注意电感器的布局,避免磁干扰影响电路正常工作。

    兼容性和支持


    该系列电感器与其他标准电子元件和设备具有良好的兼容性。制造商提供全面的技术支持,包括安装指南、使用手册以及必要的维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 储存期限过长导致端子焊接不良 | 确保产品在规定条件下储存,如温度5-40°C,湿度10%-75%RH。 |
    | 过热损坏 | 使用前预热,确保温度差不超过150°C。 |
    | 功能失效 | 检查电路板设计,避免磁干扰和应力影响。 |

    总结和推荐


    综上所述,NLFV25-EF系列电感器以其卓越的性能和广泛的适用性,在各类电子设备中表现优异。其稳定的电感值、优良的磁屏蔽效果和紧凑的尺寸使其成为众多应用场合的理想选择。因此,强烈推荐使用这款电感器以提升整体设备的性能和可靠性。

NLFV25T-100K-EF参数

参数
额定电流 155mA
Q值 -
测试频率 2.52MHz
电感值 10μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 430mΩ
长*宽*高 2.5mm*2mm*1.9mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NLFV25T-100K-EF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLFV25T-100K-EF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLFV25T-100K-EF NLFV25T-100K-EF数据手册

NLFV25T-100K-EF封装设计

查看详情并下载
Symbol
Footprint
3D Model
