B82422A1104J100

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 7MHz 65mA 27@2.52MHz 100μH 11.5Ω ±5% 1210 贴片安装 3.2mm*2.5mm*2.1mm
供应商型号: 3580785
供应商: 海外现货
标准整包数: 10

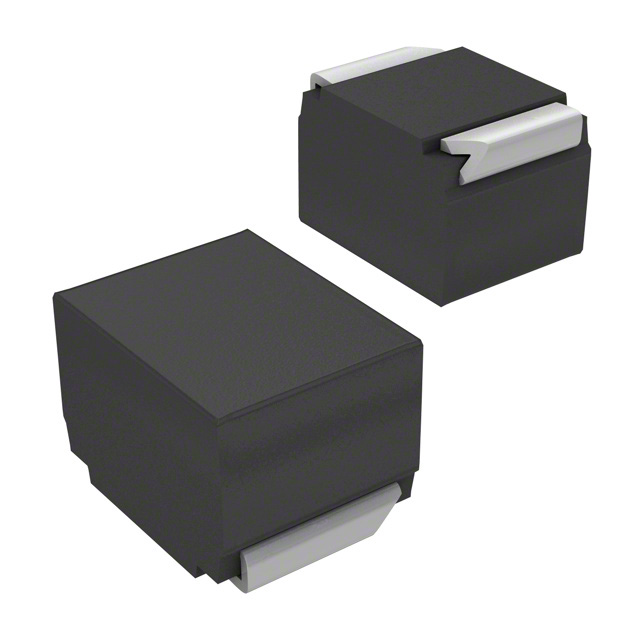

TDK 贴片电感 B82422A1104J100

B82422A1104J100概述

    电子元器件产品技术手册:SIMID系列 SMT电感器

    产品简介


    SIMID系列 SMT电感器是专为高频应用设计的高品质表面贴装器件(SMD)。该系列产品具有多种尺寸和电感值选择,适用于广泛的应用场景,如电源滤波、耦合和解耦、天线系统、汽车电子、电信设备及消费类电子产品等。

    技术参数


    - 产品型号:B82422A100
    - 尺寸:1210(EIA标准)或3225(IEC标准)
    - 额定电感范围:0.0082μH至100μH
    - 额定电流范围:65mA至800mA
    - 构造材料:陶瓷或铁氧体芯
    - 绕组焊接方式:激光焊接
    - 封装材料:阻燃模塑
    - Q因子:高
    - 谐振频率:高
    - 认证:符合AEC-Q200标准
    - 工作温度范围:-55°C至+145°C
    - 无铅回流焊接:符合JEDEC J-STD 020D标准
    - RoHS兼容:符合RoHS指令要求
    - 重量:约50毫克

    产品特点和优势


    - 温度范围广:工作温度范围可达+145°C,适应极端环境条件。
    - 高Q因子和高谐振频率:适用于高频应用,确保优异的电气性能。
    - 无铅回流焊接兼容:支持无铅工艺,符合环保要求。
    - AEC-Q200认证:保证了产品的可靠性和质量,特别适用于汽车电子领域。
    - 阻燃封装:采用阻燃材料,提高安全性能。

    应用案例和使用建议


    - 电源滤波:SIMID系列电感器在电源滤波应用中表现出色,能够有效去除电源噪声。
    - 汽车电子:由于其高耐温特性和可靠性,适用于汽车电子系统中的各种滤波和稳压电路。
    - 消费类电子产品:在笔记本电脑、手机和平板电脑中,用于提升电源效率和稳定性。
    - 使用建议:安装时应注意避免受到机械应力,尤其是在使用灌封材料时,需检查材料对线圈绝缘和塑料件的影响。

    兼容性和支持


    - 兼容性:与市场上主流的SMT工艺兼容,便于集成到现有设计中。
    - 支持:EPCOS公司提供全面的技术支持和售后服务,确保客户在使用过程中获得及时帮助。

    常见问题与解决方案


    - 问题1:电感值出现偏差。
    - 解决方案:请确认使用的电感值是否符合订单要求,检查包装上的标记信息。
    - 问题2:焊接后电感器失效。
    - 解决方案:请按照指定的焊接条件进行操作,确保温度和时间控制得当。
    - 问题3:电感器在高温环境下性能下降。
    - 解决方案:检查实际工作环境温度是否超出产品规范范围,采取相应的散热措施。

    总结和推荐


    SIMID系列SMT电感器凭借其广泛的适用范围、优异的电气性能和可靠的制造工艺,成为各行业首选的电感元件。特别适合需要高稳定性和高性能的产品,如汽车电子和高频通信设备。对于追求高可靠性的客户来说,该产品值得推荐。

B82422A1104J100参数

参数
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) -
自谐振频率(SRF) 7MHz
容差 ±5%
直流电阻(DCR) 11.5Ω
额定电流 65mA
Q值 27@2.52MHz
长*宽*高 3.2mm*2.5mm*2.1mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82422A1104J100厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82422A1104J100数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82422A1104J100 B82422A1104J100数据手册

B82422A1104J100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.9237
100+ ¥ 1.7757
500+ ¥ 1.6573
1000+ ¥ 1.6277
3000+ ¥ 1.6277
6000+ ¥ 1.5981
30000+ ¥ 1.5981
60000+ ¥ 1.5981
库存: 1197
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 19.23
直接购买
加入购物车
