首页  >  产品百科  >  B82141A1472J000

B82141A1472J000

产品分类: 贴片电感
厂牌: TDK
产品描述: 7.96MHz 60MHz 530mA 50@7.96MHz 4.7μH 360mΩ ±5% 通孔安装 6.8mm(长度)
供应商型号: B82141A1472J000-ND
供应商: Digi-Key
标准整包数: 2000

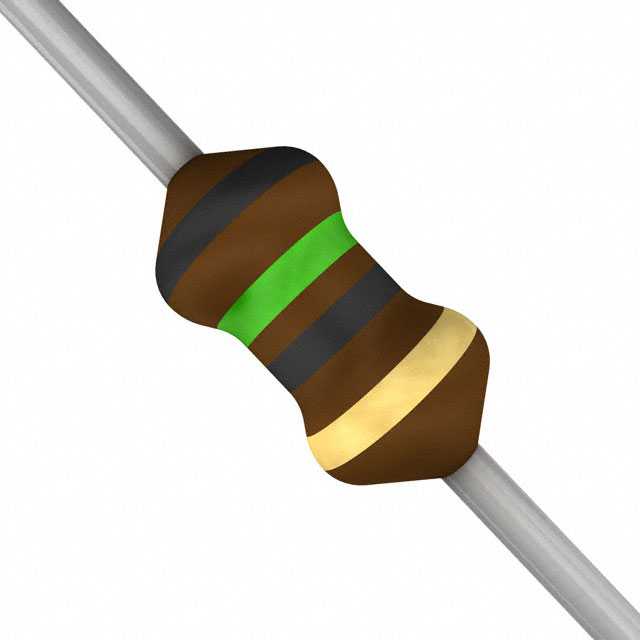

TDK 贴片电感 B82141A1472J000

B82141A1472J000概述


    产品简介


    本技术手册介绍的是LEADED INDUCTORS系列的产品,型号为B82141A和B82141B。这些电感器是用于射频(RF)应用的小型圆柱形电感器。它们的主要功能包括RF阻隔、滤波、解耦和干扰抑制,适用于家用电器、汽车和娱乐电子等领域。

    技术参数


    - 额定电感量: 1 μH 至 1000 μH
    - 额定电流: 55 mA 至 725 mA
    - 构造:
    - 小型铁氧体圆筒芯
    - 涂层: 阻燃漆
    - 功能特性:
    - 适合回流焊接
    - RoHS兼容

    产品特点和优势


    1. 小巧尺寸: 3.0 x 6.8 mm
    2. 相对较高的额定电流: 较同类产品拥有更高的载流能力
    3. RoHS兼容: 符合环保标准
    4. 适于回流焊接: 在焊接过程中表现出良好的耐热性

    应用案例和使用建议


    应用案例
    - RF阻隔和过滤: 用于电磁干扰的滤除
    - 解耦和干扰抑制: 用于稳定电压,减少噪声干扰
    - 家用电器、汽车及娱乐电子: 用于提高设备的可靠性和稳定性
    使用建议
    - 在弯曲引脚时,注意保护线圈的开始区域免受机械应力的影响。
    - 在进行清洗工艺时,需确保清洗液不会对电线绝缘材料产生负面影响。
    - 如需将组件封装,需选择合适的封装材料以防止因压力导致性能下降或损坏。

    兼容性和支持


    - 兼容性: 可与多种电子元器件和设备配合使用。
    - 支持: 如有任何疑问,请联系最近的EPCOS销售办公室,以获得技术支持和选型建议。

    常见问题与解决方案


    1. 问题: 清洗过程中如何避免对电感器造成损害?
    - 解决方案: 使用不含有害化学物质的清洗剂,并确保不会产生长时间的机械应力或循环载荷。
    2. 问题: 如何处理组件封装过程中可能出现的压力问题?
    - 解决方案: 选择不会破坏电线绝缘材料、塑料或粘合剂的封装材料,并进行验证测试以确保高频率下的行为不受影响。

    总结和推荐


    综上所述,B82141A和B82141B系列电感器具有小巧尺寸、较高的额定电流和优秀的RoHS兼容性,非常适合应用于各种射频和电源管理场景。其高可靠性、出色的焊接能力和广泛的适用范围使其在市场上具有较强的竞争力。因此,强烈推荐这一系列电感器用于各类电子设备中。

B82141A1472J000参数

参数
直流电阻(DCR) 360mΩ
额定电流 530mA
Q值 50@7.96MHz
测试频率 7.96MHz
电感值 4.7μH
饱和电流(LSAT) -
自谐振频率(SRF) 60MHz
容差 ±5%
长*宽*高 6.8mm(长度)
安装方式 通孔安装
零件状态 在售

B82141A1472J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82141A1472J000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82141A1472J000 B82141A1472J000数据手册

B82141A1472J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.2485 ¥ 2.0796
库存: 0
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 0
