首页  >  产品百科  >  KPZ1608SHR601ATD25

KPZ1608SHR601ATD25

产品分类: 磁珠
厂牌: TDK
产品描述: 1A 600Ω@100MHz 150mΩ 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: 12M-KPZ1608SHR601ATD25
供应商: 云汉优选
标准整包数: 4000

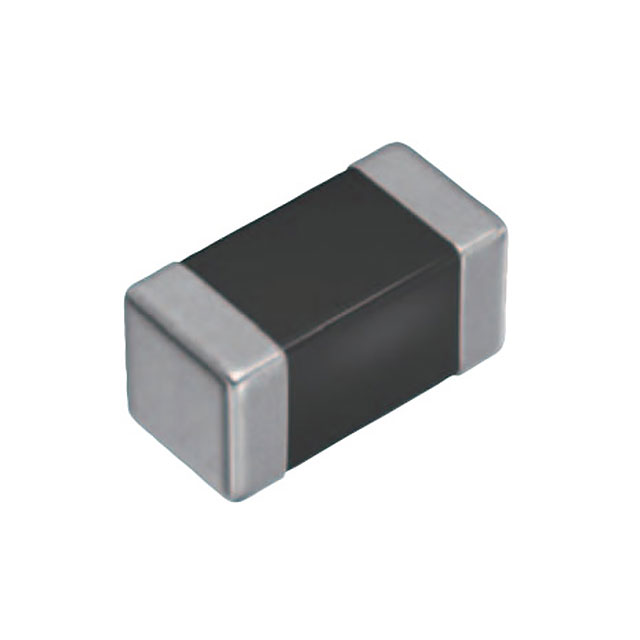

TDK 磁珠 KPZ1608SHR601ATD25

KPZ1608SHR601ATD25概述

    产品概述:KPZ1608-HR系列芯片电感
    产品简介:
    KPZ1608-HR系列芯片电感是一种专门设计用于汽车电子控制单元(ECU)、动力传动系统、车身控制系统和车载多媒体系统(如远程信息处理)的产品。这些组件主要用于减少电源线上的噪声干扰,提供低电阻值以适应大电流的应用需求,同时具备优异的抗热冲击能力。
    技术参数:
    - 尺寸代码:JIS [EIA] 1608(0603 英寸)
    - 阻抗值(100 MHz时):
    - 30 欧姆
    - 120 欧姆
    - 220 欧姆
    - 600 欧姆
    - 1000 欧姆
    - 直流电阻:根据型号不同,范围为 0.015 至 0.3 欧姆
    - 额定电流:根据型号不同,范围为 0.8 安至 5 安
    - 温度范围:存储温度 -55°C 到 +150°C;工作温度 -55°C 到 +150°C
    - 材料:符合RoHS标准,无卤素,兼容无铅焊料
    - 认证:通过AEC-Q200认证
    产品特点和优势:
    KPZ1608-HR系列具有软终止设计,可以吸收外部应力和机械应力,提高对热冲击的抵抗力。此外,这款产品在高温环境下表现出色,可承受高达150°C的工作温度。与KMZ系列相比,KPZ1608-HR的直流电阻更低,适用于大电流应用,有助于降低功耗。
    应用案例和使用建议:
    KPZ1608-HR系列广泛应用于汽车电子设备中,如ECU、动力传动系统、车身控制和车载多媒体系统。在使用过程中,建议用户确保适当的预热过程,预热温度不应超过设定值,避免过热导致产品性能下降。此外,应注意电路板的整体和局部变形可能给芯片带来的残余应力。
    兼容性和支持:
    KPZ1608-HR系列产品兼容大多数常用的电子产品,包括音频/视频设备、电信设备、家用电器等。制造商提供了详细的安装指南和技术支持,用户可以通过联系制造商获取更多帮助。
    常见问题与解决方案:
    - Q: 存储期超过12个月,产品性能是否会受影响?
    - A: 是的。长时间存放可能导致端子电极的焊接性能下降,建议不超过12个月更换新的存储条件。

    - Q: 如何避免因静电放电损坏产品?
    - A: 使用腕带将静电导入接地线,避免直接接触产品。
    总结和推荐:
    总体而言,KPZ1608-HR系列芯片电感凭借其优秀的性能参数、宽泛的工作温度范围以及卓越的可靠性,非常适合用于各种汽车电子系统。推荐用户根据具体需求选择合适的型号,遵循制造商提供的使用说明进行操作。

KPZ1608SHR601ATD25参数

参数
直流电阻(DCR) 150mΩ
额定电流 1A
阻抗@频率 600Ω@100MHz
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KPZ1608SHR601ATD25厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

KPZ1608SHR601ATD25数据手册

厂牌 PDF简要描述 下载
TDK 磁珠 TDK KPZ1608SHR601ATD25 KPZ1608SHR601ATD25数据手册

KPZ1608SHR601ATD25封装设计

查看详情并下载
Symbol
Footprint
3D Model
