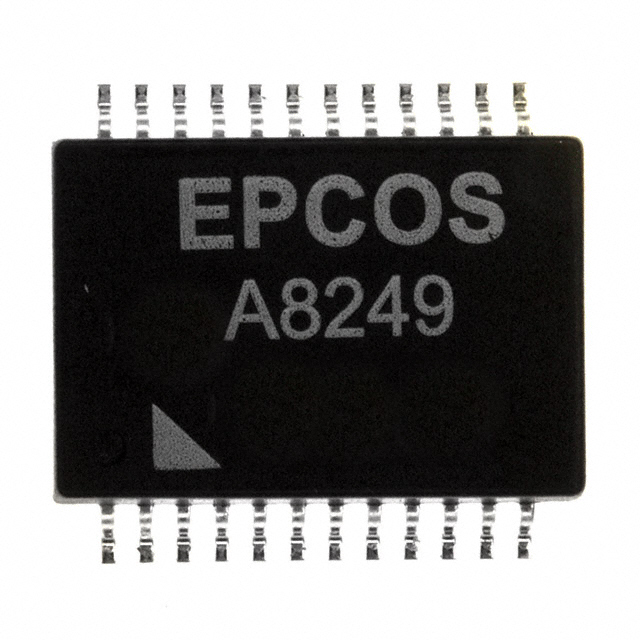

B78476A8249A003

产品分类: 脉冲变压器
厂牌: TDK
产品描述: 1CT:1CT LAN 10/100/1000 Base-T 350μH 贴片安装 17.6mm*12.1mm*6.05mm
供应商型号: Q-BN-B78476A8249A003
供应商: 期货订购
标准整包数: 350
TDK 脉冲变压器 B78476A8249A003

B78476A8249A003概述


    产品简介


    基本信息
    本文档介绍了EPCOS公司生产的B78476A8249A003千兆以太网(1000 Base-T)磁性模块。该模块采用铁氧体磁环设计,适用于全双工应用,并且符合IEEE 802.3标准。该产品在局域网(LAN)应用中表现出色,是一款可靠且高性能的磁性组件。
    主要功能
    - 用于1000 Base-T以太网传输。
    - 具备优秀的信号传输和噪声抑制能力。
    - 适用于全双工通信模式。
    应用领域
    - 局域网(LAN)基础设施。
    - 数据中心网络设备。
    - 高速网络连接设备。

    技术参数


    - 类型: 铁氧体磁环
    - 材料: 符合UL 94 V-0阻燃标准
    - 尺寸: 尺寸参数详见附录
    - 温控范围: 0°C 到 +70°C
    - 重量: 约1.8克
    - 匝比: 1:1 ±3%
    - 最小电感: 350 μH @ 100 kHz
    - 电压测试: 1500 V AC 50 Hz, 1分钟
    - 插入损耗: ≤1.0 dB @ 1 MHz 到 100 MHz
    - 回波损耗: ≥18 dB @ 1 MHz 到 40 MHz
    - 串扰抑制: ≥43 dB @ 30 MHz
    - 差分至共模抑制: ≥43 dB @ 30 MHz

    产品特点和优势


    - 高可靠性: 通过IEEE 802.3标准认证,保证在高速网络环境下的稳定性。
    - 卓越性能: 低插入损耗和高回波损耗确保了信号传输的质量。
    - 环境适应性强: 宽温度范围适应多种工作环境。
    - 环保合规: RoHS兼容,确保在各类应用中的安全性。

    应用案例和使用建议


    应用案例
    在数据中心网络中,该磁性模块能够有效减少网络传输过程中的噪声干扰,提高数据传输的稳定性和速度。例如,在大型企业数据中心内部,多个服务器之间的高速互联需要可靠的磁性模块来实现稳定的网络连接。
    使用建议
    - 安装位置: 确保安装位置远离可能产生电磁干扰的源。
    - 环境控制: 在极端温度条件下工作时,考虑使用额外的散热措施。
    - 维护检查: 定期检查模块的插针和引脚是否有损坏或松动。

    兼容性和支持


    - 兼容性: 与市面上主流的网络设备兼容。
    - 支持服务: 提供详尽的技术文档和支持服务,包括使用手册和常见问题解答。

    常见问题与解决方案


    1. 问: 如何正确焊接这些组件?
    - 答: 遵循JEDEC J-STD-020D标准进行焊接。

    2. 问: 如何处理清洗过程中的潜在损坏?
    - 答: 使用适当的清洗介质,避免长时间浸泡和机械振动。

    总结和推荐


    综上所述,EPCOS的B78476A8249A003千兆以太网磁性模块以其卓越的性能和广泛的应用范围成为高速网络应用的理想选择。它在环境适应性、信号传输质量和长期可靠性方面表现优异,因此我们强烈推荐在各种高速网络环境中使用这款产品。

B78476A8249A003参数

参数
匝数比 1CT:1CT
ET(伏特-时间) -
电感值 350μH
变压器类型 LAN 10/100/1000 Base-T
长*宽*高 17.6mm*12.1mm*6.05mm
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装
