VLS5045EX-3R3N-H

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 5.2A 4.2A 3.3μH 35.1mΩ ±30% 标准安装,贴片安装 5.3mm*5mm*4.5mm
供应商型号: 12M-VLS5045EX-3R3N-H
供应商: 云汉优选
标准整包数: 1500

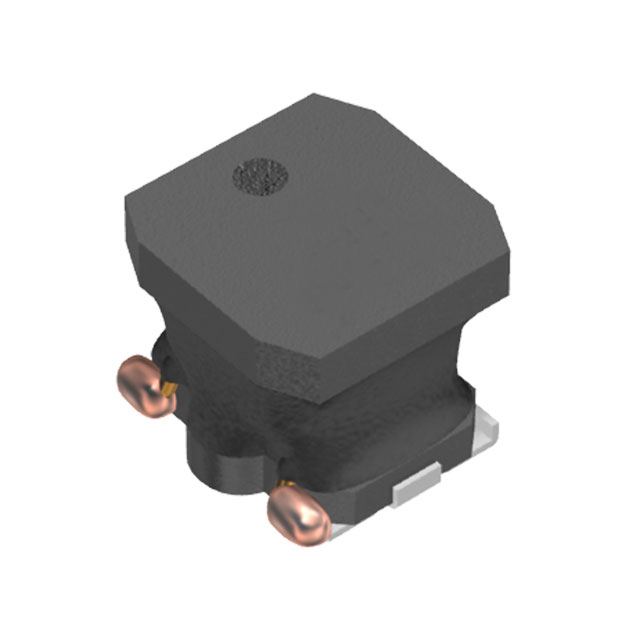

TDK 贴片电感 VLS5045EX-3R3N-H

VLS5045EX-3R3N-H概述


    产品简介


    VLS5045EX-H系列电感是专为汽车电源电路设计的高性能绕线型铁氧体电感。它具有磁屏蔽结构,采用了铁氧体磁材料,在实现高密度安装的同时提供了强大的电磁干扰防护能力。该系列产品以其大电流承载能力和低直流电阻(Rdc)为特点,非常适合应用于汽车电子系统中,如发动机控制模块(ECM)、安全气囊、车头灯、电动助力转向系统、仪表盘、防抱死制动系统(ABS)以及其他汽车相关设备。

    技术参数


    | 参数 | 值 |

    | 产品型号 | VLS5045EX-H |
    | 额定电流 | Isat或Itemp中的较小值 |
    Isat定义 | 电感值降低30%时对应的电流 |
    Itemp定义 | 自加热引起的温升达到40°C时的电流 |
    | 测量频率 | 100 kHz |
    | 直流电阻(Rdc) | 见下表 |
    | 温度范围 | 操作:-40至+125°C(含自热) |
    存储:-40至+125°C |
    | 尺寸(L×W×H) | 5.0×5.3×4.5 mm |
    | 符合标准 | AEC-Q200 |
    各型号电感的技术规格:
    | 序号 | 电感值(µH) | 容差 | Rdc(Ω) | Isat(A) | Itemp(A) |
    |
    | 1R0 | 1.0 | ±30% | 0.015 | 8.9 | 5.1 |
    | 1R5 | 1.5 | ±30% | 0.017 | 7.4 | 5.0 |
    | 2R2 | 2.2 | ±30% | 0.022 | 6.4 | 4.7 |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 磁屏蔽设计:通过采用高磁导率铁氧体材料实现了优异的电磁兼容性。
    2. 高可靠性:满足AEC-Q200标准,确保在极端环境下的稳定运行。
    3. 优化的核心形状:提升了整体电流处理能力和降低了直流电阻。
    4. 宽泛的工作温度范围:能够在严苛条件下可靠工作,适应各种气候条件。

    应用案例和使用建议


    VLS5045EX-H系列电感广泛应用于现代汽车电子系统中。例如,在电动车窗控制单元中,它可以有效地滤波和抑制噪声;在引擎管理系统里,则能帮助维持稳定的电力供应。对于设计师来说,在选择具体型号时需要考虑实际电路需求,比如所需电感值大小及允许的电流负载水平。此外,在焊接过程中应注意预热温度设置以避免过度加热造成的损害。

    兼容性和支持


    此款电感支持标准贴片工艺生产流程,并且包装形式便于自动化装配生产线操作。制造商提供了详细的配送规范文档来指导正确安装与维护过程。如果遇到任何技术问题或定制化要求,都可以直接联系供应商获得专业支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后接触不良 | 检查焊点是否充分熔合并清理表面氧化物 |
    | 设备启动时出现异常 | 确认输入电压是否符合规格,并检查连接线路是否存在断路 |
    | 性能下降较快 | 根据环境因素调整工作环境或更换更适合的新一代产品 |

    总结和推荐


    总体而言,VLS5045EX-H系列电感凭借其卓越的技术性能、广泛的适用性以及良好的性价比,在汽车电子领域展现出强大的竞争力。无论是从功能性还是安全性角度来看,这都是一款值得信赖的产品。如果您正在寻找一款既经济实惠又能满足高性能需求的电感解决方案,那么这款产品无疑是一个理想的选择。

VLS5045EX-3R3N-H参数

参数
容差 ±30%
直流电阻(DCR) 35.1mΩ
额定电流 4.2A
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 5.2A
自谐振频率(SRF) -
长*宽*高 5.3mm*5mm*4.5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VLS5045EX-3R3N-H厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS5045EX-3R3N-H数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS5045EX-3R3N-H VLS5045EX-3R3N-H数据手册

VLS5045EX-3R3N-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
