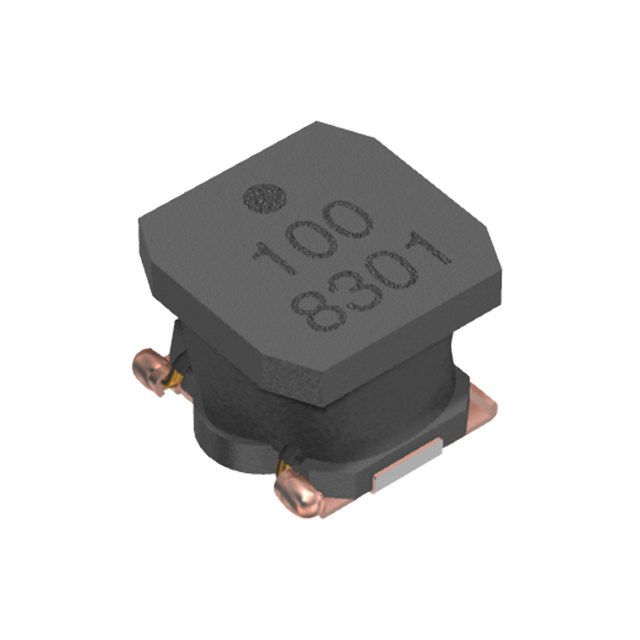

VLS6045EX-100M-H

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 3.9A 3.4A 10μH 47mΩ ±20% 标准安装,贴片安装 6.3mm*6mm*4.5mm
供应商型号: 11M-D-VLS6045EX-100M-H
供应商: 云汉优选
标准整包数: 1
TDK 贴片电感 VLS6045EX-100M-H

VLS6045EX-100M-H概述


    产品简介


    VLS6045EX-H型是一款专为车载设备设计的绕线铁氧体电感器,主要应用于电源电路中。作为磁屏蔽型电感器,它具有高效能的特点,适用于发动机管理系统(ECM)、气囊系统、后视镜、电动助力转向系统、仪表盘、ABS制动系统及其他汽车应用领域。该产品采用了铁氧体树脂材料的磁屏蔽结构,有助于实现高密度封装和低损耗设计,同时其大电流、低直流电阻(Rdc)的优势使得该产品在多种应用场景中表现出色。

    技术参数


    - 型号与参数
    - 电感(L): 1.0 µH 至 150 µH(容差±30%至±20%)
    - 额定电流(Isat, Itemp):
    - Isat: 依据电感器变化率,当L值降低30%时对应的电流
    - Itemp: 基于温度上升,自我发热导致温度上升40°C时的最大电流
    - 直流电阻(Rdc): 0.012 Ω至0.76 Ω(容差±30%至±20%)
    - 测定频率: 100 kHz
    - 尺寸: 6.0×6.3×4.5 mm
    - 额定电流(Isat, Itemp)举例
    - VLS6045EX-1R0N-H: 电感1.0 µH,直流电阻0.012 Ω,最大额定电流12.0 A,典型额定电流6.0 A
    - VLS6045EX-4R7M-H: 电感4.7 µH,直流电阻0.027 Ω,最大额定电流5.8 A,典型额定电流4.2 A
    - 工作温度范围: –40°C 至 125°C

    产品特点和优势


    - 磁屏蔽结构: 通过铁氧体树脂材料实现高效的磁屏蔽,有助于提高封装密度和降低电磁干扰。
    - 高可靠性: 符合AEC-Q200标准,适用于汽车领域的严格要求。
    - 低Rdc设计: 优化的铁氧体磁芯设计使得电感器具备低直流电阻,提高效率并降低发热量。
    - 大电流承载能力: 产品能承受大电流,确保稳定运行,特别是在高负载环境下。

    应用案例和使用建议


    应用案例
    VLS6045EX-H型电感器广泛应用于车载电源管理电路中,例如发动机管理系统(ECM)的供电部分,为气囊系统提供稳定的电源输入,确保车辆的安全性。另外,它还适用于后视镜、电动助力转向系统、仪表盘、ABS制动系统等关键汽车组件,确保这些系统的稳定运行。
    使用建议
    - 确保正确的安装和连接:严格按照制造商的建议进行安装,避免过度加热和机械应力。
    - 预热焊接工艺:为防止焊接过程中出现热应力,建议先进行适当的预热,确保焊接温度不超过150°C的温差。
    - 散热管理:由于工作时会产生一定的热量,要确保良好的散热条件,避免过热导致性能下降。

    兼容性和支持


    VLS6045EX-H型电感器与大多数主流的车载电路板和设备兼容,适用于广泛的汽车电子系统。生产厂家提供了详尽的技术文档和客户支持,确保用户能够正确安装和使用产品。用户可以通过技术手册和厂家支持网站获取详细的安装指南、测试报告和故障排除手册。

    常见问题与解决方案


    常见问题
    1. 安装时电阻异常增加:检查焊点是否有虚焊或焊接不良的情况。
    2. 设备工作不稳定:检查电源电压是否符合产品规格,确保没有外部电磁干扰。
    3. 发热严重:检查散热设计是否合理,确保有足够的通风条件。
    解决方案
    - 更换焊点:重新焊接确保焊点牢固。
    - 调整电源电压:确保供电电压在规定范围内。
    - 改善散热设计:增加散热片或优化空气流通路径,提高散热效率。

    总结和推荐


    综上所述,VLS6045EX-H型电感器以其磁屏蔽结构、高可靠性、低Rdc设计和大电流承载能力,在车载电源管理和控制电路中表现出色。适用于广泛的汽车电子系统,并且拥有完善的售后服务和支持。如果您正在寻找一种能在恶劣条件下可靠工作的高性能电感器,VLS6045EX-H无疑是您的理想选择。

VLS6045EX-100M-H参数

参数
直流电阻(DCR) 47mΩ
额定电流 3.4A
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 3.9A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 6.3mm*6mm*4.5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
