首页  >  产品百科  >  B82472G6222M000

B82472G6222M000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 2.8A 3A 2.2μH 20mΩ ±20% 贴片安装 7.3mm*7.3mm*3.5mm
供应商型号: TU-B82472G6222M000
供应商: 海外现货
标准整包数: 1000

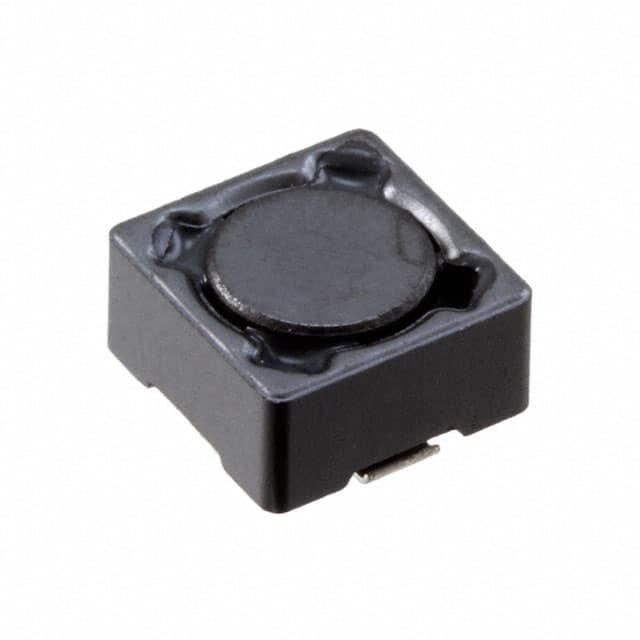

TDK 贴片电感 B82472G6222M000

B82472G6222M000概述

    # SMT Power Inductors B82472G6 技术手册

    产品简介


    基本描述
    SMT(表面贴装)电感器 B82472G6 是一种小型磁屏蔽电感器,适用于多种电子应用。这种电感器采用铁氧体核心,线圈由铜线制成并通过焊接连接到终端上。SMT技术使得该产品能够在现代高密度电路板上高效使用。
    主要功能
    - 高额定电流
    - 低直流电阻
    - 适合无铅回流焊接
    - 符合RoHS标准
    应用领域
    - 电源电压滤波
    - 耦合/去耦
    - DC/DC转换器
    - 工业电子
    - 消费电子

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 7.3 × 7.3 × 4.5 mm |
    | 额定电感 | 1 µH 至 1000 µH |
    | 额定电流 | 0.2 A 至 3.6 A |
    | 工作温度范围 | -55°C 至 +125°C |
    | 饱和电流 | 10% 电感下降时的最大DC电流 |
    | 直流电阻 | ≤3.85 Ω |
    | 端子材料 | CuSn6P 铜锡镀镍、锡 (无铅) |
    | 阻焊剂可焊性 | 符合IEC 60068-2-58标准 |
    | 抗热应力 | 260°C,10秒 |
    | 存储条件 | 装载:-55°C 至 +125°C
    包装:-25°C 至 +40°C,湿度≤75% |

    产品特点和优势


    特点
    - 温度范围广,高达 +125°C
    - 高额定电流
    - 低直流电阻,提高效率
    - 适用于无铅回流焊接
    - 符合RoHS标准
    优势
    - 由于其高耐温性和额定电流,B82472G6 在恶劣环境下具有更高的可靠性。
    - 低直流电阻提高了能效,降低了能量损耗。
    - 无铅回流焊接技术和RoHS标准使产品更环保,满足更多客户的环保要求。

    应用案例和使用建议


    使用场景
    - 电源电压滤波:该电感器可以有效滤除高频噪声,确保稳定的电压输出。
    - DC/DC转换器:其低直流电阻和高饱和电流使得B82472G6成为理想的DC/DC转换器选择,提高转换效率。
    - 工业电子产品:适用于工业控制和自动化系统,提供可靠的电流和电压稳定。
    使用建议
    - 在焊接过程中,确保焊锡温度符合标准,避免焊料损坏电感器。
    - 存储时,注意温度和湿度条件,避免长期暴露在高温或潮湿环境中。

    兼容性和支持


    - 兼容性:B82472G6 可以与其他常用电子元件配合使用,如电容和电阻,适用于多种电路设计。
    - 支持和服务:制造商提供了详尽的技术文档和支持服务,确保用户能够充分利用产品的功能。

    常见问题与解决方案


    1. 问:焊接后电感器的电感值不稳定怎么办?
    - 答:检查焊接温度和时间是否符合标准。如果温度过高或时间过长可能导致焊接不良。
    2. 问:如何判断电感器是否损坏?
    - 答:使用万用表测量其直流电阻和电感值。如果读数异常,则可能是电感器已损坏。
    3. 问:如何存储电感器以延长使用寿命?
    - 答:将电感器存放在干燥、通风的地方,保持温度在 -25°C 至 +40°C 之间,湿度不超过75%。

    总结和推荐


    综合评估
    SMT功率电感器 B82472G6 是一款高性能的电感器,具有出色的额定电流、低直流电阻和广泛的温度范围。其在各种应用场景下的可靠表现使其成为工业和消费电子领域的理想选择。
    推荐
    强烈推荐使用SMT功率电感器 B82472G6。它不仅具备卓越的技术指标,而且广泛适用于多种电子设备,非常适合需要高可靠性和稳定性的应用场合。

B82472G6222M000参数

参数
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 2.8A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 20mΩ
额定电流 3A
长*宽*高 7.3mm*7.3mm*3.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

B82472G6222M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82472G6222M000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82472G6222M000 B82472G6222M000数据手册

B82472G6222M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4755 ¥ 4.0655
库存: 14000
起订量: 2000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 4065.5
直接购买
加入购物车
