首页  >  产品百科  >  NLCV25T-150K-EFD

NLCV25T-150K-EFD

产品分类: 贴片电感
厂牌: TDK
产品描述: 2.52MHz 21MHz 175mA 30@2.52MHz 15μH 2.86Ω ±10% 1008 贴片安装 2.5mm*2mm*1.9mm
供应商型号: 2747730
供应商: 海外现货
标准整包数: 5

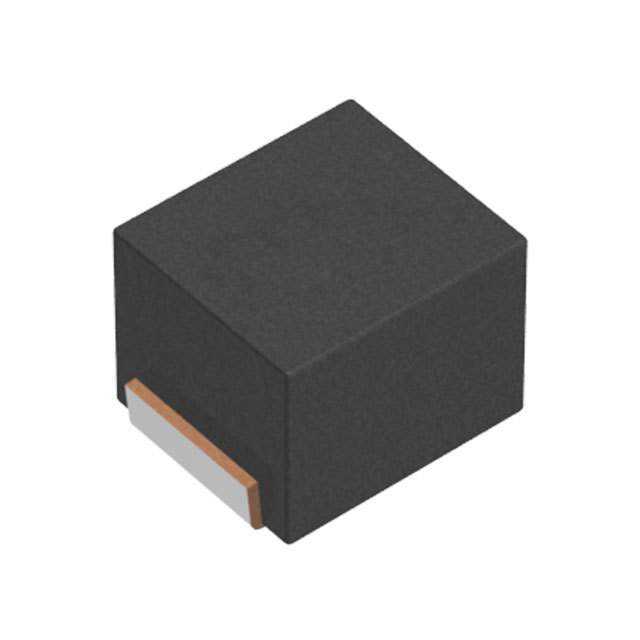

TDK 贴片电感 NLCV25T-150K-EFD

NLCV25T-150K-EFD概述


    产品简介


    NLCV25-EFD型绕线铁氧体电感器简介
    NLCV25-EFD型是一款专为车载设备设计的去耦电路用绕线铁氧体电感器。该电感器采用树脂模具封装,具备优良的工作温度范围和稳定性,符合AEC-Q200标准。适用于车载导航系统、汽车音频系统、电子收费系统(ETC)等车载配件的电源去耦应用。
    主要功能和应用领域
    - 主要功能:用于电源去耦,减少电源纹波和噪声,提高电路的稳定性和可靠性。
    - 应用领域:广泛应用于汽车信息娱乐系统、导航系统、音频系统及其他车载配件中。

    技术参数


    技术规格和性能参数
    | 电感值 (µH) | 容差 (%) | 尺寸 (mm) (L×W×H) | 额定电流 (mA) | 直流电阻 (Ω) | 管理编号 | 测量设备 |
    ||
    | 1.0 | ±20 | 2.5×2.0×1.8 | 475 | 0.34 | NLCV25T-1R0M-EFD | 4294A+16093B Keysight Technologies |
    | 1.5 | ±20 | 2.5×2.0×1.8 | 435 | 0.42 | NLCV25T-1R5M-EFD | 4294A+16093B Keysight Technologies |
    | 2.2 | ±20 | 2.5×2.0×1.8 | 390 | 0.5 | NLCV25T-2R2M-EFD | 4294A+16093B Keysight Technologies |
    | 3.3 | ±20 | 2.5×2.0×1.8 | 340 | 0.65 | NLCV25T-3R3M-EFD | 4294A+16093B Keysight Technologies |
    | 4.7 | ±20 | 2.5×2.0×1.8 | 285 | 0.8 | NLCV25T-4R7M-EFD | 4294A+16093B Keysight Technologies |
    | 6.8 | ±20 | 2.5×2.0×1.8 | 275 | 1 | NLCV25T-6R8M-EFD | 4294A+16093B Keysight Technologies |
    | 10.0 | ±10 | 2.5×2.0×1.8 | 210 | 1.69 | NLCV25T-100K-EFD | 4294A+16093B Keysight Technologies |
    | 15.0 | ±10 | 2.5×2.0×1.8 | 175 | 2.2 | NLCV25T-150K-EFD | 4294A+16093B Keysight Technologies |
    | 22.0 | ±10 | 2.5×2.0×1.8 | 160 | 2.8 | NLCV25T-220K-EFD | 4294A+16093B Keysight Technologies |
    | 33.0 | ±10 | 2.5×2.0×1.8 | 120 | 4.2 | NLCV25T-330K-EFD | 4294A+16093B Keysight Technologies |
    工作环境
    - 工作温度范围:-40°C 至 +105°C(包括自我温度上升)
    - 保存温度范围:-40°C 至 +105°C
    - 包装形式:卷筒,每卷2000pcs

    产品特点和优势


    独特功能与优势
    - 符合AEC-Q200标准:确保在严苛的车载环境中稳定工作。
    - 高工作温度范围:可在极端温度条件下保持良好的性能。
    - 低直流电阻:有助于降低功耗,提升效率。
    - 小尺寸封装:适合紧凑型车载设备的设计要求。
    - 易于集成:标准的卷筒包装便于自动贴装工艺。
    - 抗干扰能力强:可有效降低电磁干扰,提高电路稳定性。

    应用案例和使用建议


    实际使用场景与建议
    - 车载导航系统:可作为电源滤波器使用,提升导航系统的供电质量。
    - 汽车音响系统:用于电源去耦,减少噪音干扰,提高音质表现。
    - ETC系统:确保系统在车辆快速通过时的稳定运行。
    使用建议
    - 在设计印制电路板时,尽量减少布线长度,以减少电感器引脚之间的寄生电感。
    - 为了确保最佳性能,建议先参考采购规格书,以获取更详细的电气特性和规格。
    - 注意焊接温度控制,避免过度加热导致电感器损坏。

    兼容性和支持


    兼容性
    - NLCV25-EFD型电感器适用于多种主流PCB设计工具和自动贴装设备,支持标准的卷筒包装。
    - 与其他车载配件和电子模块的良好兼容性,可以轻松集成到现有的电路设计中。
    支持与维护
    - 供应商提供全面的技术支持和售后服务,包括样品测试、技术支持和问题解答。
    - 用户可以根据需要联系厂商获取详细的采购规格书,以便更准确地使用和应用该产品。

    常见问题与解决方案


    常见问题及解决方法
    - 问题1:焊接过程中出现短路。
    - 解决方法:检查焊接温度是否在规定范围内,遵循预热温度与焊接温度的温差要求。
    - 问题2:端子电极的可焊性老化。
    - 解决方法:确保存储时间和条件符合要求,尽量在6个月内使用。
    - 问题3:安装后印刷电路变形。
    - 解决方法:安装完成后检查电路是否有明显的变形,必要时重新调整。

    总结和推荐


    综合评估与推荐
    NLCV25-EFD型电感器凭借其卓越的工作温度范围、高可靠性、低直流电阻和优秀的抗干扰能力,在车载电子设备中表现出色。其标准化的封装形式和兼容性使其易于集成到现有的电路设计中。尽管价格可能相对较高,但考虑到其在恶劣环境下的稳定性和可靠性,强烈推荐在汽车信息娱乐系统和其他车载设备中使用该产品。在购买和使用之前,务必参考采购规格书以确保正确选择和使用电感器。

NLCV25T-150K-EFD参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 21MHz
容差 ±10%
直流电阻(DCR) 2.86Ω
额定电流 175mA
Q值 30@2.52MHz
测试频率 2.52MHz
电感值 15μH
长*宽*高 2.5mm*2mm*1.9mm
通用封装 1008
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NLCV25T-150K-EFD厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLCV25T-150K-EFD数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLCV25T-150K-EFD NLCV25T-150K-EFD数据手册

NLCV25T-150K-EFD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.275
50+ ¥ 0.9659
250+ ¥ 0.9659
500+ ¥ 0.9273
1000+ ¥ 0.8655
2000+ ¥ 0.85
10000+ ¥ 0.8346
20000+ ¥ 0.8346
库存: 5277
起订量: 55 增量: 0
交货地:
最小起订量为:50
合计: ¥ 48.29
