B65981A0000R097

产品分类: 磁芯
厂牌: TDK
产品描述: -20%,30% 290mm2 37.27cm3 113mm 6.7μH 1825μe 330mm2 N97 0.342mm-1 50mm*44mm*25mm
供应商型号: 2355070
供应商: 海外现货
标准整包数: 1

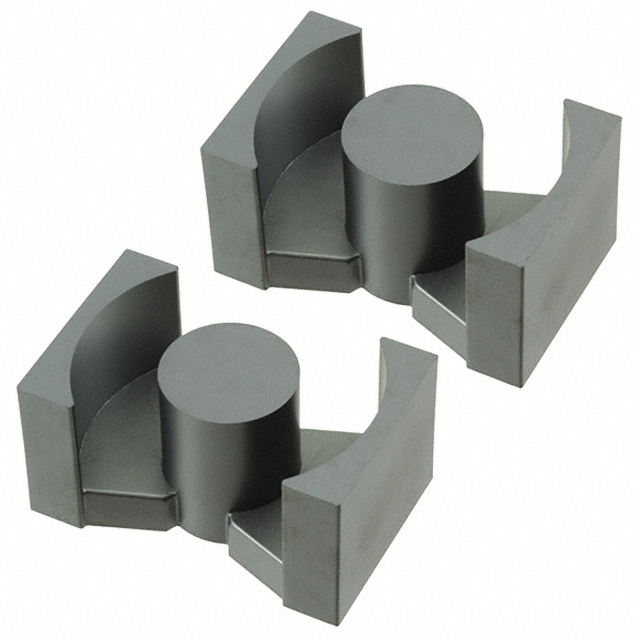

TDK 磁芯 B65981A0000R097

B65981A0000R097概述

    # TDK Ferrite Core Product Technical Overview

    1. 产品简介


    基本信息
    TDK Electronics AG生产的B65981A和B65982E系列铁氧体核心及其配件是一种广泛应用在电子设备中的高性能磁芯材料。这些产品主要适用于高频变压器和电感器的设计,可以用于各种电源管理、信号处理、电磁干扰抑制等领域。
    主要功能
    - 高频应用:专为高频工作设计,适用于功率转换、滤波器等应用。
    - 低损耗:拥有低损耗特性,能够有效提升电子设备的整体能效。
    - 高可靠性:材料和工艺均经过严格测试,确保在严苛环境下仍保持稳定性能。
    应用领域
    - 电源管理:广泛应用于各类开关电源、直流变换器中。
    - 电磁干扰抑制:有效抑制电磁干扰,提高系统稳定性。
    - 信号处理:可用于信号传输、滤波等关键环节。

    2. 技术参数


    以下是从技术手册中提取的关键技术参数:
    | 参数 | 值 | 单位 |
    | :: | :: | :: |
    | 磁导率μe | 1280 | <6.50 (100 mT, 100 kHz, 100°C) |
    | 额定值 | 4700 nH | ±30/-20% |
    | 每套体积 | Ve | 37630 mm³ |
    | 空隙长度 | l | 113 mm |
    | 最小截面积 | Amin | 314 mm² |
    | 最大温度范围 | 50°C – 120°C |
    | 约重 | 190 g | /set |
    电气特性
    - 电感量 (AL): 4700 nH
    - 磁通密度: 100 mT
    - 频率范围: 100 kHz
    工作环境
    - 温度范围: 50°C至120°C
    - 湿度范围: 不适用(未提及)

    3. 产品特点和优势


    特点
    - 高磁导率: 高达1280,使得磁芯具有较高的磁通密度。
    - 温度稳定性: 在较宽的温度范围内性能稳定。
    - 低损耗: 降低整体电路损耗,提高效率。
    优势
    - 高性能: 适用于高频工作环境,能有效提高电源转换效率。
    - 可靠性: 陶瓷材料的特性使其在严苛环境下依然可靠。
    - 广泛的兼容性: 可与其他标准电子元件轻松搭配使用。

    4. 应用案例和使用建议


    实际使用场景
    B65981A和B65982E铁氧体核心广泛应用于各种电源管理系统,特别是在高频应用领域,如逆变器、直流-直流转换器和开关电源中。它们还可以用于通信设备的信号滤波、EMI抑制等领域。
    使用建议
    - 设计考虑: 由于铁氧体材料在高温下的特性变化,应尽量避免长期工作在超过100°C的环境中。
    - 装配注意事项: 在装配过程中需轻柔操作以避免损坏管状铁芯,导致无法安装。
    - 焊接过程: 焊接时间过长可能导致引脚变形,因此焊接时间控制至关重要。

    5. 兼容性和支持


    兼容性
    铁氧体核心及其附件仅适用于与TDK品牌配套的其他元件,建议客户在混合使用时进行充分测试。
    支持和服务
    TDK提供详尽的技术文档、安装指南及售后服务支持,用户可以通过官方渠道获取详细信息。

    6. 常见问题与解决方案


    常见问题
    1. 焊接过程中引脚变形
    - 解决方案: 控制焊接时间和温度,遵循焊接指导书中的建议。

    2. 铁芯脆性导致破裂
    - 解决方案: 轻柔处理,避免冲击和高温度快速冷却。
    3. 温度影响磁导率
    - 解决方案: 确保工作温度不超过规定范围,定期检测磁导率变化。

    7. 总结和推荐


    综合评估
    - 优点:
    - 高磁导率和低损耗特性使产品具有出色的高频性能。
    - 宽泛的工作温度范围增加了其适应性。

    - 结论:
    - 强烈推荐使用B65981A和B65982E系列铁氧体核心,在高频应用场合特别是对效率要求较高的场合下表现优异。然而,需要特别注意的是在高温条件下的磁导率变化,并在组装过程中严格遵守操作规范。

B65981A0000R097参数

参数
磁体体积 37.27cm3
电感系数(AI) 6.7μH
磁路截面积 290mm2
容差 -20%,30%
直径 -
磁心因数(ΣI/A) 0.342mm-1
磁路长度 113mm
有效面积(Ae) 330mm2
磁芯材料 N97
初始磁导率 -
有效磁导率 1825μe
长*宽*高 50mm*44mm*25mm
零件状态 在售
包装方式 盒装

B65981A0000R097厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65981A0000R097数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B65981A0000R097 B65981A0000R097数据手册

B65981A0000R097封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 92.6753
5+ ¥ 88.9682
10+ ¥ 83.037
25+ ¥ 81.5542
50+ ¥ 81.5542
108+ ¥ 80.0714
540+ ¥ 80.0714
1080+ ¥ 80.0714
库存: 74
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 92.67
直接购买
加入购物车
