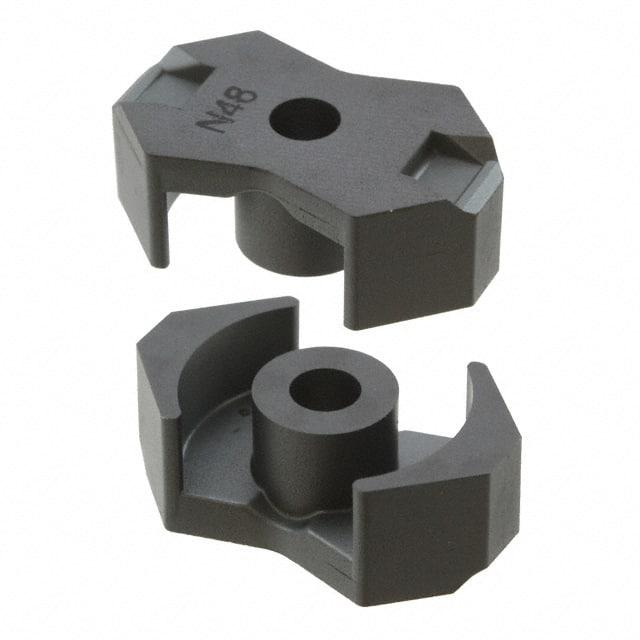

B65807C0000R048

产品分类: 磁芯
厂牌: TDK
产品描述: -20%,30% 840mm3 26.9mm 2.2μH 1500μe 31.3mm2 RM 0.86mm-1 17.9mm*8.2mm*6.25mm
供应商型号: 4153974
供应商: 海外现货
标准整包数: 5
TDK 磁芯 B65807C0000R048

B65807C0000R048概述


    产品简介


    TDK Ferrite RM 6 和 RM 6 LP 系列产品
    TDK Electronics 的 RM 6 和 RM 6 LP 系列产品是高性能磁性材料的代表,专为变压器、开关电源(SMPS)和其他电力电子应用设计。该系列包括核心及附件,如调整螺钉、线圈骨架、夹具等组件,广泛应用于通信设备、工业控制和消费电子产品等领域。这些产品以优异的磁性能和机械强度著称,能有效提高系统效率和可靠性。

    技术参数


    以下是 RM 6 和 RM 6 LP 系列产品的关键参数:
    核心产品(Core):
    - 型号:B65807、B65807P、B65808、B65808N、B65808J、B65808C
    - 尺寸范围:RM 6、RM 6 Low Profile
    - 磁芯特性:低损耗、高饱和磁通密度、良好的温度稳定性
    - 磁导率:μe 可达 10,500(例如 T38 型号)
    - 有效横截面积:Ae = 37.5 mm²
    - 气隙长度:可根据需求定制
    - 最大允许温升:最高可达 155°C
    - 交付形式:成套提供
    配件:
    - 线圈骨架:适用于标准和 SMD 封装,可选直脚或角型设计
    - 夹具:不锈钢材质,支持弹簧接触,适用温度高达 350°C
    - 绝缘垫片:聚碳酸酯材质,阻燃等级 UL 94 V-0
    环境条件:
    - 工作温度:-40°C 至 +155°C
    - 存储温度:-55°C 至 +155°C

    产品特点和优势


    1. 高效磁性能
    RM 6 和 RM 6 LP 系列的核心材料选用高性能铁氧体,具有低损耗、高初始磁导率的特点,能够显著提升电源转换效率。
    2. 多样化设计
    产品涵盖 RM 6 和 RM 6 LP 两种低轮廓设计,满足紧凑空间需求。此外,多款线圈骨架和配件可选,适应不同场景的应用需求。
    3. 良好的机械强度
    铁氧体陶瓷材质具备优异的抗冲击性和耐高温能力,确保长期稳定运行。
    4. 广泛的适用性
    适用于通信设备、计算机、家电及工业自动化等多个领域,尤其适合对体积和效率要求高的场合。

    应用案例和使用建议


    典型应用场景:
    1. 开关电源(SMPS)设计
    RM 6 系列常用于 DC-DC 转换器和高频滤波器中,能够有效减少功率损耗并缩小整体尺寸。
    2. 通信设备变压器
    低轮廓设计的 RM 6 LP 系列特别适合空间受限的通信模块,提供高密度集成方案。
    3. 嵌入式电力系统
    通过搭配合适的线圈骨架和夹具,该系列产品能够轻松集成到紧凑的电路板设计中。
    使用建议:
    - 在设计阶段合理选择磁芯型号,根据负载电流大小决定所需 AL 值。
    - 避免过度施加机械应力于磁芯上,以免影响其磁性能。
    - 确保焊接工艺符合 IEC 60068-2-20 标准,防止污染或损坏线圈骨架。

    兼容性和支持


    TDK 提供完整的生态系统支持,包括核心、线圈骨架及附件的全面匹配。同时,其全球技术支持团队可以协助客户解决开发过程中的技术难题。对于需要特殊规格的产品,可根据客户需求进行定制化生产。

    常见问题与解决方案


    1. 问题:磁芯在焊接后出现开裂现象。
    解决方案:调整焊接参数,降低加热时间,避免超过 300°C 的高温操作。
    2. 问题:线圈骨架无法顺利安装。
    解决方案:检查安装孔径是否符合公差要求,必要时适当扩大钻孔直径。
    3. 问题:夹具固定力不足。
    解决方案:更换为更高厚度的夹具(如 0.4 mm 增厚版本),增强抓持力。

    总结和推荐


    TDK 的 RM 6 和 RM 6 LP 系列产品凭借其卓越的磁性能、多样化的设计和广泛的兼容性,在现代电力电子领域占据重要地位。无论是开关电源还是通信设备,该系列产品都能提供高效、可靠和紧凑的解决方案。因此,强烈推荐该系列产品用于需要高性能磁性元件的应用场景。
    如果您正在寻找兼具效率与稳定性的磁性元件解决方案,TDK 的 RM 6 和 RM 6 LP 系列无疑是您的首选!

B65807C0000R048参数

参数
磁路截面积 -
电感系数(AI) 2.2μH
磁路长度 26.9mm
有效磁导率 1500μe
容差 -20%,30%
磁体体积 840mm3
初始磁导率 -
磁心因数(ΣI/A) 0.86mm-1
有效面积(Ae) 31.3mm2
磁芯材料 RM
直径 -
长*宽*高 17.9mm*8.2mm*6.25mm
零件状态 在售
包装方式 盒装
