B82472G6154M000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 430mA 530mA 150μH 580mΩ ±20% 标准安装,贴片安装 7.3mm*7.3mm*4.5mm
供应商型号: 4354282
供应商: 海外现货
标准整包数: 1

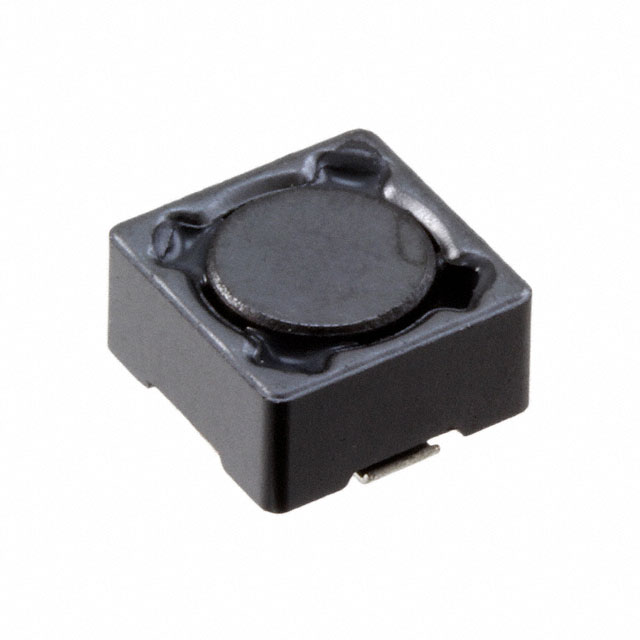

TDK 贴片电感 B82472G6154M000

B82472G6154M000概述

    高性能SMT功率电感器B82472G6技术手册

    1. 产品简介


    SMT功率电感器B82472G6是一款专为表面贴装设计的高性能电子元器件,适用于各种高要求的工业及消费电子产品。其核心材料采用磁性屏蔽的铁氧体芯,线圈由镀锡铜线绕制并焊接在终端上。这种设计使得B82472G6不仅具备良好的温度稳定性,还具有出色的电流承载能力和低直流电阻。

    2. 技术参数


    - 额定电感值范围: 1 μH ~ 1000 μH
    - 额定电流范围: 0.2 A ~ 3.6 A
    - 饱和电流: 大约在额定电流的10%时出现电感下降(ΔL/L0)
    - 直流电阻最大值: 视具体型号而定,范围大约在0.015 Ω ~ 3.85 Ω
    - 工作温度范围: -55°C ~ +125°C
    - 兼容性: 支持无铅回流焊接
    - 认证标准: 符合RoHS标准

    3. 产品特点和优势


    - 宽泛的工作温度范围: 在-55°C到+125°C之间都能稳定工作。
    - 高电流承载能力: 最大可承受3.6A的电流。
    - 低直流电阻: 有效降低功耗,提高效率。
    - 耐焊性: 具备优良的耐热性,适合无铅回流焊接。
    - RoHS兼容: 环保材料,满足国际环保标准。

    4. 应用案例和使用建议


    - 电源滤波: 用于电源电压的滤波,减少纹波电压。
    - 耦合/去耦: 在电路中作为耦合/去耦元件,提高信号传输的可靠性。
    - DC/DC转换器: 用于各类DC/DC转换器中,稳定输出电压。
    - 建议使用: 在选择具体型号时,根据所需电感值和工作电流进行匹配。使用过程中注意散热,避免长时间超负荷工作。

    5. 兼容性和支持


    - 兼容性: 可与多种电路板和组件兼容,适用于SMT贴片工艺。
    - 支持与维护: TDK提供全面的技术支持,包括在线资源和售后服务。

    6. 常见问题与解决方案


    - Q: 如何确保焊接质量?
    - A: 使用无铅焊料,并按照制造商推荐的焊接条件操作,如温度和时间。

    - Q: 如何处理长期暴露于洗液中可能导致的问题?
    - A: 选择合适的洗液,并在测试后彻底清洗,避免液体残留影响电气性能。

    7. 总结和推荐


    B82472G6系列SMT功率电感器凭借其卓越的电气性能、宽泛的工作温度范围和强大的电流承载能力,在工业及消费电子领域具有极高的应用价值。对于需要高效稳定的电路设计,尤其是DC/DC转换器和电源滤波器的应用,强烈推荐使用B82472G6系列电感器。

B82472G6154M000参数

参数
容差 ±20%
直流电阻(DCR) 580mΩ
额定电流 530mA
Q值 -
测试频率 100KHz
电感值 150μH
饱和电流(LSAT) 430mA
自谐振频率(SRF) -
长*宽*高 7.3mm*7.3mm*4.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

B82472G6154M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82472G6154M000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82472G6154M000 B82472G6154M000数据手册

B82472G6154M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.4531
50+ ¥ 5.4531
100+ ¥ 4.886
250+ ¥ 4.886
500+ ¥ 4.7987
1000+ ¥ 4.7115
5000+ ¥ 4.7115
10000+ ¥ 4.7115
库存: 163
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.45
