首页  >  产品百科  >  VLS201610ET-6R8M

VLS201610ET-6R8M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 530mA 530mA 6.8μH 840mΩ ±20% 0806 标准安装,贴片安装 2mm*1.6mm*950μm
供应商型号: VLS201610ET-6R8M
供应商: Arrow
标准整包数: 1

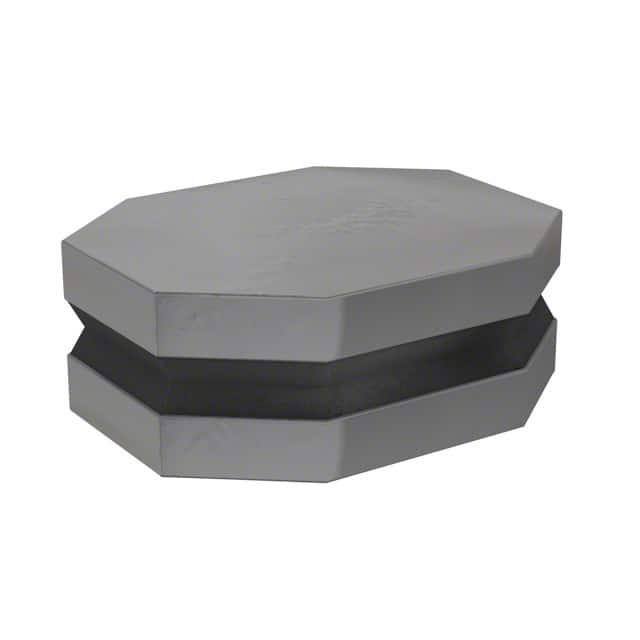

TDK 贴片电感 VLS201610ET-6R8M

VLS201610ET-6R8M概述

    # VLS201610E 系列电感器技术手册

    1. 产品简介


    基本介绍
    VLS201610E 是一款专为功率电路设计的绕线型铁氧体电感器,属于 VLS-E 系列。此系列电感器采用磁屏蔽结构,具有低轮廓、高磁屏蔽能力和适用于高密度安装的特点。适用于智能手机、平板电脑、硬盘驱动器(HDD)、固态硬盘(SSD)、数字摄像机(DVC)、数码相机(DSC)、便携式游戏设备及各类紧凑型电源模块等。此外,这些产品符合 RoHS 指令且为无卤素设计,适合用于广泛领域的通用电子产品。

    2. 技术参数


    | 参数 | 规格说明 |

    | 型号 | VLS201610E |
    | 封装尺寸 | 2.0 × 1.6 × 1.0 mm |
    | 额定电流 | 最小值由 Idc1 或 Idc2 的较小者决定 |
    | 电感值范围 | 0.47 µH 至 10 µH |
    | 电流容量 | 0.40 A 至 2.10 A |
    | 直流电阻(最大值) | 0.054 Ω 至 1.380 Ω |
    | 存储温度范围 | -40°C 至 +105°C |
    | 操作温度范围 | -40°C 至 +105°C |
    | 产品重量 | 每件约 12 mg |
    | 兼容性 | 符合 RoHS 指令、无卤素、适合无铅焊接 |

    3. 产品特点和优势


    特点
    1. 磁屏蔽设计:有效减少电磁干扰,确保稳定的电路性能。
    2. 低轮廓:满足小型化需求,尤其适合空间有限的应用。
    3. 高可靠性:适用于高密度电路板设计。
    4. 绿色环保:符合 RoHS 和无卤素标准。
    优势
    - 在高性能功率电路中的效率显著提升。
    - 紧凑设计,便于集成于现代电子产品。
    - 优异的热稳定性,延长使用寿命。

    4. 应用案例和使用建议


    应用案例
    - 智能手机和平板电脑:用于射频电路中的滤波和信号耦合。
    - SSD 和 HDD:作为电源管理模块的关键组件。
    - 游戏设备:高效能量传输和滤波。
    使用建议
    - 预热时温度差需控制在 150°C 以内,以避免焊接质量下降。
    - 安装后须检查 PCB 变形可能引起的残余应力。
    - 若应用于极端环境,需增加散热措施。

    5. 兼容性和支持


    兼容性
    VLS201610E 与多种主流 PCB 设计工具兼容,支持 THT 和 SMT 装配工艺。它还与其他品牌的同类电感器具有互换性。
    支持服务
    TDK 提供全面的技术支持,包括产品选型指导、样品申请和售后服务。客户可通过官网获取最新资料和技术文档。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电感值波动过大 | 检查安装过程中是否存在机械损伤 |
    | 焊接质量下降 | 检查预热温度和时间是否符合要求 |
    | 温升异常 | 检查散热设计并优化布局 |

    7. 总结和推荐


    综合评估
    VLS201610E 系列电感器凭借其卓越的磁屏蔽能力、高效的功率处理能力和紧凑的设计,在众多应用场景中表现出色。其兼容性强,能够很好地适应现代电子设备的小型化和高密度趋势。
    推荐使用
    强烈推荐该产品用于需要高性能电感器的功率电路设计。对于追求高可靠性和稳定性的用户,VLS201610E 是理想选择。

VLS201610ET-6R8M参数

参数
测试频率 1MHz
电感值 6.8μH
饱和电流(LSAT) 530mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 840mΩ
额定电流 530mA
Q值 -
长*宽*高 2mm*1.6mm*950μm
通用封装 0806
安装方式 标准安装,贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

VLS201610ET-6R8M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS201610ET-6R8M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS201610ET-6R8M VLS201610ET-6R8M数据手册

VLS201610ET-6R8M封装设计

查看详情并下载
Symbol
Footprint
3D Model
