B82462A4152M000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 4.6A 2.6A 1.5μH 30mΩ ±20% 贴片安装 6mm*6mm*3mm
供应商型号: Q-BN-B82462A4152M000
供应商: 期货订购
标准整包数: 2500

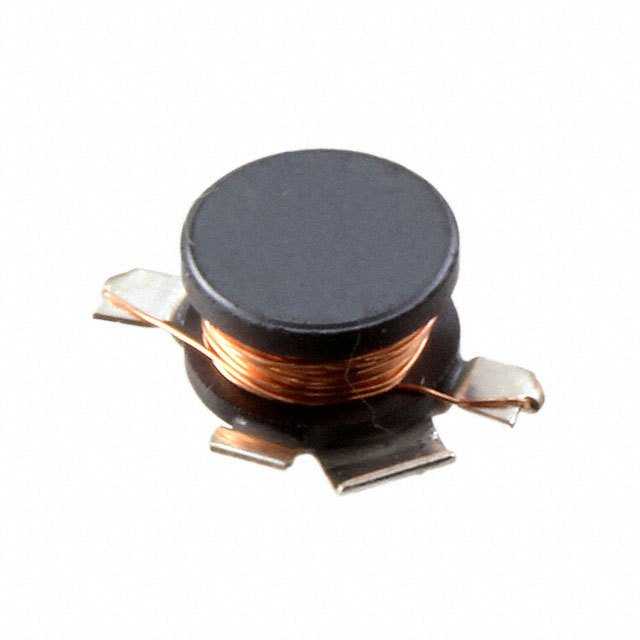

TDK 贴片电感 B82462A4152M000

B82462A4152M000概述

    # 高质量文章:TDK Electronics AG B82462A4 SMT Power Inductors

    产品简介


    TDK Electronics AG的B82462A4 SMT功率电感是一种专为高要求应用设计的高性能电子元器件。这类电感器采用表面贴装技术(SMT),具有小巧紧凑的设计,适用于多种电子设备中需要高效能量传输和电压滤波的应用场景。B82462A4 SMT功率电感具备高电流承载能力和低直流电阻,使其在各种工业和汽车电子系统中表现优异。

    技术参数


    规格参数
    - 尺寸:6.0 x 6.0 x 3.0 mm
    - 额定电感量范围:1 μH 到 1000 μH
    - 额定电流范围:0.11 A 至 3 A
    - 温度范围:-55°C 至 +150°C
    - 端子材料:CuSn6
    - 镀层材料:Ag、Sn(无铅)
    性能参数
    - 直流电阻:最大值随电感量不同而变化
    - 饱和电流:额定电流下,电感量减少约10%
    - 声阻抗:以20°C时的典型值测量
    - 焊接耐热性:+260°C,40秒(参考JEDEC J-STD 020D标准)
    - 气候类别:55/150/56(IEC 60068-1标准)

    产品特点和优势


    特点
    - 高温度范围:支持高达+150°C的工作温度。
    - 高电流承载能力:能够承受较高的额定电流,特别适用于大电流应用场景。
    - 低直流电阻:降低能量损耗,提高效率。
    - 焊接工艺:适合无铅回流焊,符合JEDEC J-STD 020D标准。
    - AEC-Q200认证:确保产品质量符合汽车行业标准。
    - RoHS兼容:无铅环保。
    优势
    - 可靠性和稳定性:高电流承载能力和宽温范围使得这些电感器在恶劣环境中仍能稳定工作。
    - 适应性强:广泛应用于各类工业及汽车电子设备中,包括滤波、耦合和直流/直流转换等。
    - 高效的热管理:良好的散热性能有助于延长设备寿命。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于车载电源系统的滤波和稳压。
    - 工业电子:应用于需要稳定供电的工业设备中,如电机驱动系统。
    - 通信设备:用于通信设备的电源模块中,提供稳定的电源供应。
    使用建议
    - 在使用过程中,要确保工作温度不超过150°C,避免过热导致的失效。
    - 选择合适的电感器型号,根据实际电流需求选择对应的电感量和额定电流。
    - 确保正确的焊接工艺和焊接时间,避免因焊接不当导致的损坏。

    兼容性和支持


    B82462A4 SMT功率电感器与其他常见的电子元件兼容良好,可以方便地集成到现有的电路设计中。厂商提供全面的技术支持和售后服务,包括产品安装指导、故障排查和维修服务。此外,厂商还提供了详尽的材料数据表,以便用户了解产品中所含物质的信息。

    常见问题与解决方案


    常见问题
    1. 产品不工作
    - 解决方法:检查电源连接是否正确,确保额定电流和电感量匹配。
    2. 产品发热严重
    - 解决方法:确认工作温度范围内的电流不超过额定值,检查散热是否良好。
    3. 焊接失败
    - 解决方法:确保使用无铅焊料并严格遵守焊接时间和温度的要求。

    总结和推荐


    综合评估
    B82462A4 SMT功率电感器是一款高性能的产品,以其卓越的电气特性和广泛的适用性,在汽车和工业电子领域中表现出色。它具有宽广的温度范围、高电流承载能力和良好的热管理能力,使它成为众多应用场景的理想选择。
    推荐使用
    鉴于其出色的性能和广泛应用,我们强烈推荐B82462A4 SMT功率电感器用于需要高效能量传输和稳定电源供应的电子设备中。无论是在汽车还是工业应用中,这款电感器都能展现出色的表现。

B82462A4152M000参数

参数
电感值 1.5μH
饱和电流(LSAT) 4.6A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 30mΩ
额定电流 2.6A
Q值 -
测试频率 100KHz
长*宽*高 6mm*6mm*3mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售

B82462A4152M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82462A4152M000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82462A4152M000 B82462A4152M000数据手册

B82462A4152M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.8976 ¥ 7.6565
库存: 250000
起订量: 2500 增量: 0
交货地:
最小起订量为:2500
合计: ¥ 19141.25
