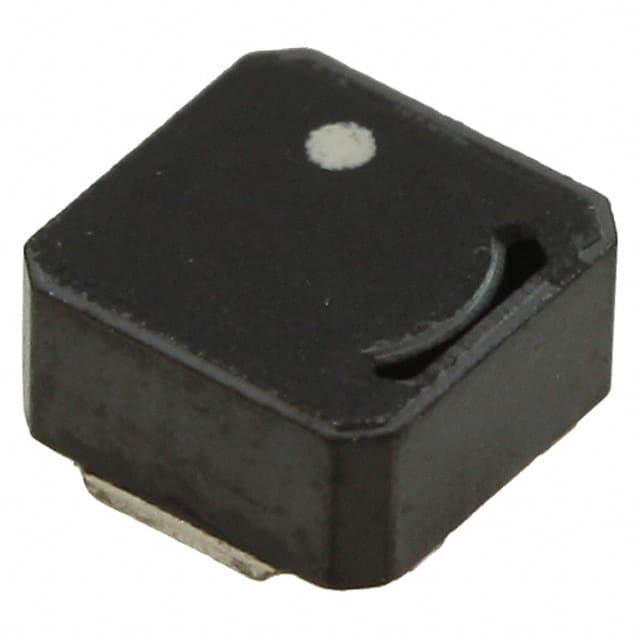

VLCF5028T-1R3N2R5-2

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 2.56A 2.56A 1.3μH 22mΩ ±30% 2020 标准安装,贴片安装 5mm*5mm*2.8mm
供应商型号: 810-VLCF528T1R3N2R52
供应商: Mouser
标准整包数: 1
TDK 贴片电感 VLCF5028T-1R3N2R5-2

VLCF5028T-1R3N2R5-2概述


    产品简介


    VLCF5028-2型是一款电源电路用电感器,特别适用于便携设备电源电路的设计。该产品采用绕线铁氧体材料制造,具有磁屏蔽功能,适用于HDD(硬盘驱动器)、DVC(数字视频摄像机)、DSC(数码照相机)等便携式设备的电源管理。此外,它也广泛应用于液晶显示器及其他DC-DC转换器中。VLCF5028-2的特点是低背设计,使其非常适合空间有限的应用场合。

    技术参数


    VLCF5028-2型的主要技术参数如下:
    - 尺寸:5.0×5.0×2.8 mm
    - 工作温度范围:-40°C至+105°C
    - 电感值:1.3 µH至470 µH
    - 额定电流:最大电流在电感变化率下降30%和温度上升40°C时较小值
    - 直流电阻:0.019Ω至2.71Ω
    - 封装形式:卷筒式
    - 包装数量:每卷500个
    - 典型额定电流:1.66A至4.32A

    产品特点和优势


    VLCF5028-2型电感器的独特功能包括:
    - 磁屏蔽结构:提高电磁兼容性(EMC),减少对其他电路的影响。
    - 低背设计:适合空间受限的应用环境。
    - 高工作温度范围:可在极端环境下稳定工作。
    - 高可靠性:长期稳定性好,耐温性强。
    这些特点使得VLCF5028-2型在众多应用中具有显著的优势和竞争力,特别是在便携式电子设备和电源管理系统中。

    应用案例和使用建议


    VLCF5028-2型适用于各种便携设备和电源管理系统。例如,在HDD电源电路中,它可以有效地存储和释放能量,从而提供稳定的电源输出。在液晶显示器的DC-DC转换器中,VLCF5028-2型可以显著改善转换效率并减少损耗。
    使用建议:
    1. 选择合适的型号:根据具体应用的电压和电流要求,选择合适的电感值。
    2. 注意散热设计:在大电流工作条件下,确保良好的散热设计以防止过热。
    3. 避免机械应力:在装配过程中,要避免对组件施加不必要的机械应力。

    兼容性和支持


    VLCF5028-2型电感器具有广泛的兼容性,适用于多种电路设计。制造商提供技术支持和售后服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    问题1:产品长时间未使用后,可焊性变差
    - 解决方案:尽量在半年内使用,并储存于温度5~40°C,相对湿度10~75%RH的环境中。若超出存储时间,建议重新检查可焊性。
    问题2:焊接过程中温度控制不当导致性能下降
    - 解决方案:遵循预热温度与焊接温度的温度差保持在150°C以内的要求,严格控制焊接过程中的温度。

    总结和推荐


    总体来看,VLCF5028-2型电感器凭借其优良的磁屏蔽性能、低背设计和宽泛的工作温度范围,适用于多种电源管理需求。其独特的磁屏蔽功能和高可靠性使其在众多应用中表现出色。强烈推荐用于便携式设备和高可靠性电源管理系统中。

VLCF5028T-1R3N2R5-2参数

参数
测试频率 100KHz
电感值 1.3μH
饱和电流(LSAT) 2.56A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 22mΩ
额定电流 2.56A
Q值 -
长*宽*高 5mm*5mm*2.8mm
通用封装 2020
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLCF5028T-1R3N2R5-2厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLCF5028T-1R3N2R5-2数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLCF5028T-1R3N2R5-2 VLCF5028T-1R3N2R5-2数据手册

VLCF5028T-1R3N2R5-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8625 ¥ 7.2881
10+ $ 0.5233 ¥ 4.4215
500+ $ 0.4752 ¥ 4.0154
1000+ $ 0.472 ¥ 3.9881
库存: 203
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.28
直接购买
加入购物车
