首页  >  产品百科  >  VLF10040T-1R0N9R7

VLF10040T-1R0N9R7

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 11.9A 9.7A 1μH 5.2mΩ ±30% 标准安装,贴片安装 10mm*9.7mm*4mm
供应商型号: 445-3556-6-ND
供应商: Digi-Key
标准整包数: 1

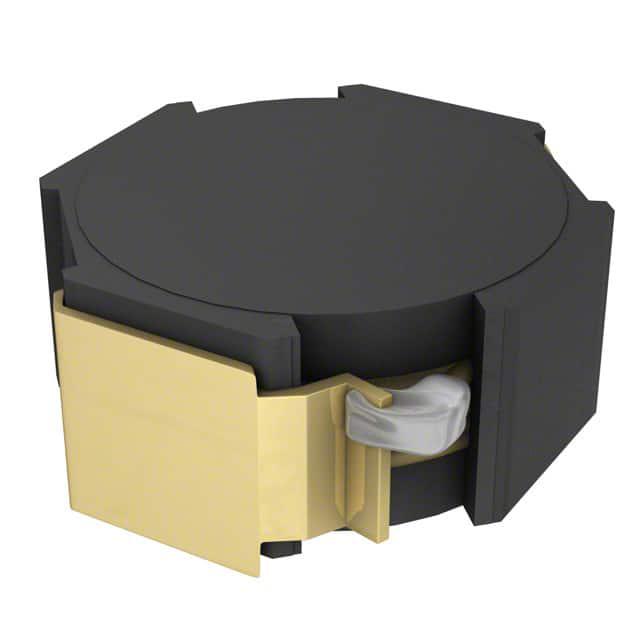

TDK 贴片电感 VLF10040T-1R0N9R7

VLF10040T-1R0N9R7概述

    # SMD Inductors(VLF Series) 技术手册

    产品简介


    产品类型及功能
    VLF系列电感器(线圈)是专为功率线路设计的表面贴装型(SMD)磁屏蔽电感器。它结合了低功耗和高电流承载能力的特点,适用于便携式直流-直流转换器等电源管理场景。其通用性强,能够满足多种设备的电磁兼容性需求。
    应用领域
    该系列产品广泛应用于笔记本电脑、娱乐设备、DVD播放器、VRM模块、等离子显示器等领域。其出色的屏蔽性能和紧凑的设计使其成为现代电子设备的理想选择。

    技术参数


    | 参数项 | 值 |

    | 封装尺寸 | 9.7×10.0×4.0mm(长×宽×高) |
    | 工作温度范围 | -40°C 至 +105°C |
    | 测试频率 | 100kHz |
    | 额定电流 | 视具体型号而定 |
    | 感应值 | 1.0µH至220µH |
    每种型号的具体电气特性详见表格:
    | 型号 | 感应值(µH) | 容差 | 额定电流(A) | 直流电阻(mΩ) |

    | VLF10040T-1R0N9R7 | 1.0 | ±30% | 11.9 | 5.2 |
    | ... | ... | ... | ... | ... |

    产品特点和优势


    - 低外形设计:最大高度仅为4.0毫米,非常适合空间受限的应用场合。
    - 低损耗和大电流能力:相较于传统产品,DC电阻减少约40%,额定电流提升约30%。
    - 环保友好:无铅设计并支持无铅焊接工艺,符合RoHS标准。
    - 高磁屏蔽:有助于实现更好的电磁兼容性(EMC),保护敏感电路免受干扰。
    应用案例与使用建议
    实际使用场景
    - 笔记本电脑内部电源管理单元,确保稳定供电的同时减小体积;
    - DVD播放器中作为滤波元件,提高信号纯净度;
    使用建议
    对于需要长时间工作的设备如VRM模块,在选择合适型号时应考虑其长期稳定性及散热情况,必要时可增加外部冷却措施以延长使用寿命。

    兼容性和支持


    VLF系列电感器具有良好的通用性,可以轻松集成到现有的电路板设计中。制造商提供了全面的技术支持和服务保障,包括但不限于样品提供、技术支持热线以及定制化解决方案咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 确保正确安装散热片并检查布线布局 |
    | 感应值超出预期范围 | 重新校准测试仪器或更换适当型号 |
    | 出现异常噪声 | 检查周围是否有强磁场干扰 |
    总结与推荐
    总体而言,VLF系列电感器凭借其紧凑的设计、优异的性能表现以及对环境保护的关注,在众多行业中展现出了强大的竞争力。无论是从技术创新还是实际应用角度出发,它都是值得信赖的选择。如果您正在寻找一款既能满足高性能要求又能适应复杂工作环境的电感器,那么VLF系列无疑是一个极佳选项!

VLF10040T-1R0N9R7参数

参数
电感值 1μH
饱和电流(LSAT) 11.9A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 5.2mΩ
额定电流 9.7A
Q值 -
测试频率 100KHz
长*宽*高 10mm*9.7mm*4mm
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装

VLF10040T-1R0N9R7厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLF10040T-1R0N9R7数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLF10040T-1R0N9R7 VLF10040T-1R0N9R7数据手册

VLF10040T-1R0N9R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5065 ¥ 12.7299
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
