B82422A1222J100

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 125MHz 270mA 25@7.96MHz 2.2μH 750mΩ ±5% 1210 贴片安装 3.2mm*2.5mm*2.1mm
供应商型号: 495-77049-2-ND
供应商: Digi-Key
标准整包数: 2000

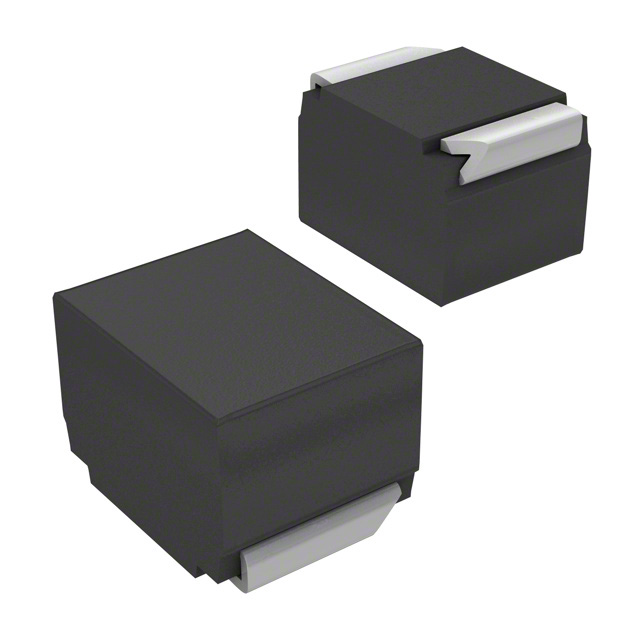

TDK 贴片电感 B82422A1222J100

B82422A1222J100概述


    产品简介


    SIMID系列SMT电感器(型号:B82422A100)是适用于多种应用场合的表面贴装型电感器。这类电感器采用陶瓷或铁氧体芯材料制成,具有高Q值、高共振频率等特点。它们主要应用于电源电压滤波、耦合与解耦、天线系统、汽车电子、电信设备、消费电子和数据处理设备等领域。

    技术参数


    - 额定电感量:0.0082 μH 至 100 μH
    - 额定电流:65 mA 至 800 mA
    - 封装尺寸:1210(EIA标准)或3225(IEC标准)
    - 构造:陶瓷或铁氧体芯,激光焊接线圈,阻燃模塑
    - 工作温度范围:最高达+145°C
    - 最小共振频率:根据不同的电感值有所不同,例如,对于1 μH的电感值,最小共振频率为320 MHz
    - 电阻:最大直流电阻0.08Ω至11.5Ω
    - 存储条件:裸装时储存温度为–55°C 至 +125°C,包装时储存温度为–25°C 至 +40°C
    - 重量:约50毫克

    产品特点和优势


    - 高温稳定性:能够在高达+145°C的温度下正常工作,确保在严苛环境中也能保持高性能。
    - 高Q值和高共振频率:保证在高频电路中的高效性能。
    - 符合AEC-Q200标准:经过严格的汽车电子可靠性测试,适用于汽车电子领域。
    - 符合RoHS规范:无铅焊接工艺符合环保要求。
    - 出色的热稳定性和耐化学性:材料耐受各种焊接工艺,保证长期稳定性。

    应用案例和使用建议


    SIMID系列SMT电感器在各类电子产品中都有广泛应用。例如,在汽车电子中用于车载充电器的电源滤波;在通信设备中作为天线系统的匹配元件;在消费电子设备中用于音频滤波等。
    使用建议:
    - 在安装前应仔细阅读所有警告和注意事项,尤其是关于焊锡温度的限制。
    - 避免对铁氧体芯施加直接冲击力,以免导致损坏。
    - 在进行清洗或灌封工艺前,需确认所使用的溶剂或材料不会损害产品性能。

    兼容性和支持


    SIMID系列SMT电感器具有良好的兼容性,可以与其他各种类型的电子组件配合使用。供应商提供全面的技术支持,包括样品套件和样品测试服务。

    常见问题与解决方案


    - 问:在焊接过程中如何防止电感器损坏?
    - 答:应严格遵循焊接条件,确保温度和时间不超过推荐范围。

    - 问:电感器的耐化学性如何?
    - 答:大多数常规清洗剂不会影响电感器的性能,但使用前需确认清洗液的兼容性。

    总结和推荐


    SIMID系列SMT电感器凭借其卓越的性能和广泛的应用范围,在众多电子设备中表现出色。无论是工业电子、汽车电子还是消费电子领域,这款产品都值得推荐。它在高温环境下表现优异,且具备高度的可靠性。建议在设计中考虑选用SIMID系列电感器以提升产品性能。

B82422A1222J100参数

参数
额定电流 270mA
Q值 25@7.96MHz
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) -
自谐振频率(SRF) 125MHz
容差 ±5%
直流电阻(DCR) 750mΩ
长*宽*高 3.2mm*2.5mm*2.1mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82422A1222J100厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82422A1222J100数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82422A1222J100 B82422A1222J100数据手册

B82422A1222J100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.199 ¥ 1.6652
4000+ $ 0.1876 ¥ 1.5703
6000+ $ 0.1813 ¥ 1.5173
10000+ $ 0.1811 ¥ 1.5155
库存: 4000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 3330.4
