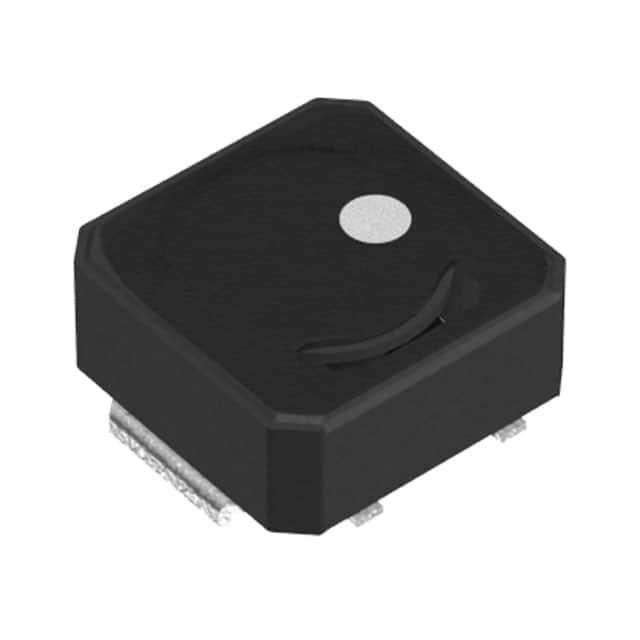

VLCF5020T-2R7N2R2-3

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 2.28A 2.28A 2.7μH 54mΩ ±30% 2020 标准安装,贴片安装 5mm*5mm*2mm
供应商型号: AV-A-TDKVLCF5020T2R7N!C
供应商: Avnet
标准整包数: 500
TDK 贴片电感 VLCF5020T-2R7N2R2-3

VLCF5020T-2R7N2R2-3概述

    电子元器件产品技术手册:VLCF5020-3型电感器

    产品简介


    VLCF5020-3型电感器是专门为电源电路设计的一种磁屏蔽型绕线电感器。它具有低轮廓、高磁屏蔽效率等特点,适用于多种移动设备,如硬盘驱动器(HDD)、数字视频摄像机(DVC)和数码相机(DSC)。此外,它还广泛应用于液晶显示器(LCD)和其他直流到直流转换器。

    技术参数


    - 型号:VLCF5020-3
    - 尺寸:5.0mm x 5.0mm x 2.0mm
    - 电感值:2.2µH / 2.7µH / 3.3µH(±30%)
    - 测量频率:100kHz
    - 直流电阻:2.2µH - 0.043Ω(最大),2.7µH - 0.054Ω(最大),3.3µH - 0.065Ω(最大)
    - 额定电流:
    - Isat:2.62A(2.2µH),2.28A(2.7µH),2.02A(3.3µH)
    - Itemp:3.25A(2.2µH),2.98A(2.7µH),2.76A(3.3µH)
    - 工作温度范围:-40°C 至 +105°C(包括自温升)

    产品特点和优势


    1. 磁屏蔽结构:采用铁氧体芯,提供出色的电磁干扰防护。
    2. 低轮廓设计:适合紧凑型设备的设计需求。
    3. 高可靠性:可在宽广的工作温度范围内稳定运行。
    4. 低直流电阻:减少功耗和热耗散。

    应用案例和使用建议


    1. 应用案例:VLCF5020-3型电感器被广泛应用于便携式电子设备的电源系统,例如硬盘驱动器、视频摄像机、以及各种DC到DC转换器。在LCD显示系统中也得到了广泛应用。
    2. 使用建议:
    - 在安装前进行预热处理,确保焊接质量。
    - 避免暴露在高温或潮湿环境中,以延长使用寿命。
    - 设计电路时,考虑非磁屏蔽型线圈的布局,避免磁干扰。

    兼容性和支持


    - 兼容性:适用于大多数标准制造工艺和材料。
    - 厂商支持:提供详细的技术文档、样品测试以及技术支持。

    常见问题与解决方案


    1. 问题:焊接过程中出现短路。
    - 解决方案:确保焊料温度不超过设定值,避免焊料温度与芯片温度之间的温差超过150°C。
    2. 问题:电感器性能下降。
    - 解决方案:检查安装是否符合制造商提供的规格要求,确保足够的散热设计。

    总结和推荐


    VLCF5020-3型电感器是一款适用于多种便携式电子设备的高性能电感器。其优秀的磁屏蔽效果和高可靠性使其在电源管理系统中表现出色。考虑到其优良的特性和适用范围,强烈推荐在需要高可靠性和良好电磁干扰防护的应用中使用此产品。

VLCF5020T-2R7N2R2-3参数

参数
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 54mΩ
额定电流 2.28A
Q值 -
测试频率 100KHz
电感值 2.7μH
饱和电流(LSAT) 2.28A
长*宽*高 5mm*5mm*2mm
通用封装 2020
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
