B82442A1155J000

产品分类: 贴片电感
厂牌: TDK
产品描述: 252KHz 1.4MHz 70mA 30@252kHz 1.5mH 16Ω ±5% 2220 贴片安装 5.6mm*5mm*5.3mm
供应商型号: B82442A1155J000-ND
供应商: Digi-Key
标准整包数: 1

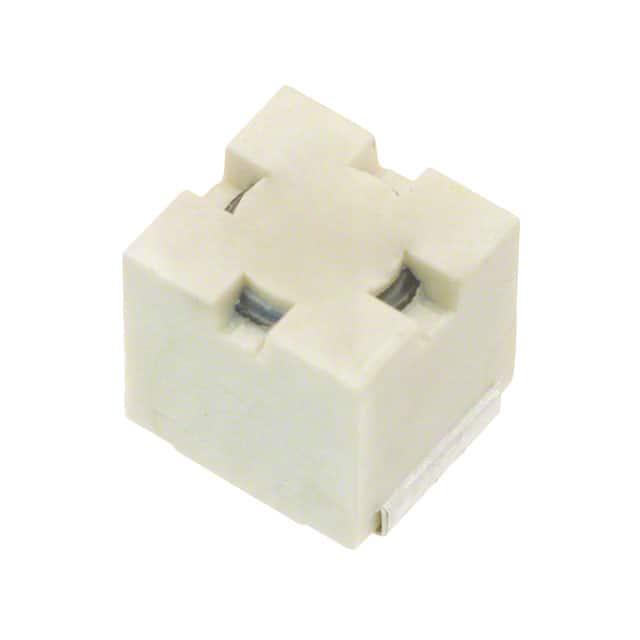

TDK 贴片电感 B82442A1155J000

B82442A1155J000概述


    产品简介


    SIMID系列SMT电感(型号B82442A)是电子设备中的重要组件,用于滤波、耦合和去耦等多种功能。这种电感采用垂直安装的铁氧体圆柱形芯体,通过激光焊接工艺制成线圈,并经过阻燃处理,形成坚固耐用的封装。产品主要用于各种应用场合,如电源电压滤波、直流-直流转换器、汽车电子、电信通信、消费电子及工业电子设备等。

    技术参数


    SIMID系列SMT电感(型号B82442A)的主要技术参数如下:
    - 尺寸:2220(EIA标准)或5650(IEC标准)
    - 额定电感:1 μH到10000 μH
    - 额定电流:25 mA到1800 mA
    - 构造特点:垂直安装铁氧体圆柱形芯体,激光焊接线圈,阻燃模具
    - 温度范围:最高可达+150°C
    - 电流承载能力:最高达1.8 A
    - 高电感等级
    - 符合AEC-Q200认证标准
    - 适合无铅回流焊,符合RoHS标准
    - 电气参数:包括最小Q因子、自谐振频率、直流电阻等
    - 存储条件:装入式:-55°C至+150°C;打包式:-25°C至+40°C,湿度不超过75%

    产品特点和优势


    1. 宽广的工作温度范围:最高可承受+150°C的工作温度。
    2. 优良的电流承载能力:最高可达1.8 A,适合多种高负载应用。
    3. 高性能电感值:覆盖从1 μH到10000 μH的宽泛范围。
    4. 符合严格标准:符合AEC-Q200标准,适合汽车电子及其他严苛环境。
    5. 无铅回流焊接兼容性:适合现代生产工艺要求。
    6. 绿色环保:符合RoHS标准,满足环保要求。

    应用案例和使用建议


    SIMID系列SMT电感广泛应用于各种电路中,包括电源电压滤波、直流-直流转换器、汽车电子及通信系统。例如,在电源电路中,它可以有效滤除高频噪声,确保电压稳定;在电信系统中,可用于计数脉冲的隔离滤波,提高信号质量。
    使用建议:
    - 在选择具体型号时,应根据电路需求和应用场景选择合适的电感值。
    - 确保在焊接过程中遵守规定的温度和时间限制,以避免热应力对电感的影响。
    - 如需进行清洗处理,应选择不会损坏绝缘材料和粘接点的清洗剂。

    兼容性和支持


    SIMID系列SMT电感适用于广泛的电路板设计,尤其适合无铅焊接工艺。制造商提供详细的样本套件和订购代码,以便客户方便选择和使用。此外,厂商提供充分的技术支持和售后服务,确保产品的长期稳定运行。

    常见问题与解决方案


    1. 焊接过程中出现焊点不良:确保焊接过程符合规范,选择合适的温度和时间。
    2. 电感老化后性能下降:定期检测电感的电感值和直流电阻,及时更换性能衰减的产品。
    3. 环境温度过高导致性能异常:在高温环境下使用时,注意散热,或选择更高温耐受等级的产品。

    总结和推荐


    综上所述,SIMID系列SMT电感(型号B82442A)是一款高度可靠且性能优异的电感产品。它具有宽广的温度范围、出色的电流承载能力和广泛的适用性。因此,我们强烈推荐这款产品用于需要高精度和高稳定性的电子设备中。无论是汽车电子、通信设备还是消费电子产品,SIMID系列SMT电感都是理想的选择。

B82442A1155J000参数

参数
电感值 1.5mH
饱和电流(LSAT) -
自谐振频率(SRF) 1.4MHz
容差 ±5%
直流电阻(DCR) 16Ω
额定电流 70mA
Q值 30@252kHz
测试频率 252KHz
长*宽*高 5.6mm*5mm*5.3mm
通用封装 2220
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

B82442A1155J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82442A1155J000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82442A1155J000 B82442A1155J000数据手册

B82442A1155J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
