B82559A5472A019

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 2MHz 20.2A 23A 4.7μH 2.7mΩ ±10% 标准安装,贴片安装 20.5mm*20.5mm*11.2mm
供应商型号: 495-7413-6-ND
供应商: Digi-Key
标准整包数: 1

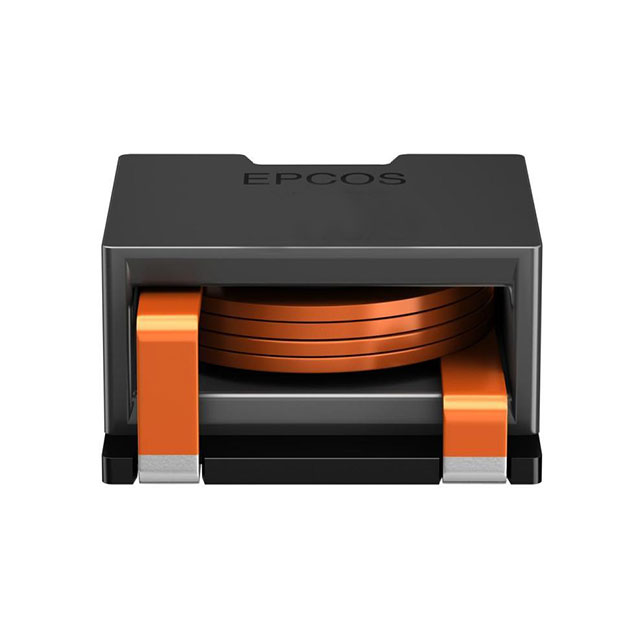

TDK 贴片电感 B82559A5472A019

B82559A5472A019概述

    高品质ERU系列扼流圈(B82559A019)

    产品简介


    ERU系列扼流圈是由EPCOS AG设计生产的高品质电感元件。ERU 19型号属于这一系列,采用了螺旋绕制工艺,特别适用于直流-直流转换器、VRM模块、POL转换器及太阳能转换器等电力电子设备中。该系列产品以其高电流额定值、极低的直流电阻和非常低的外形尺寸而著称,非常适合表面贴装工艺。ERU系列扼流圈通过RoHS认证,且已通过AEC-Q200资格认证,确保其符合汽车电子标准。

    技术参数


    - 额定电感:1.0 μH 至 30 μH
    - 饱和电流:10.1 A 至 43 A
    - DC电阻:典型值 0.95 mΩ 至 17.35 mΩ
    - 自谐振频率:≥ 2 MHz
    - 高温测试:N1 - 铁芯,200 V DC,1 秒
    - 可焊性:符合IEC 60068-2-58标准
    - 耐热焊接测试:符合JEDEC J-STD 020D标准
    - 工作温度范围:-40°C 至 +150°C(组件)
    - 储存条件:-25°C 至 +40°C,湿度 < 75% RH

    产品特点和优势


    - 高电流额定值:支持高达43 A的电流,适合高压应用场景。
    - 极低的直流电阻:有助于提高效率并减少发热量。
    - 紧凑设计:超低轮廓和非常小的占位面积,方便在紧凑空间内安装。
    - 定制化服务:可以轻松根据需求进行定制,适应不同的应用场景。
    - 兼容性:具有广泛的兼容性,适合多种不同的电路设计。

    应用案例和使用建议


    - DC-DC转换器:由于具备高饱和电流和低DC电阻,ERU系列扼流圈能够显著提升DC-DC转换器的效率和可靠性。
    - VRM模块:在计算机电源模块中,ERU系列扼流圈能有效过滤杂波,保证电压稳定。
    - POL转换器:适用于多相电压调节器,帮助减少纹波电压,提高系统稳定性。
    - 太阳能转换器:具备宽泛的工作温度范围,适合户外环境使用。
    使用建议:在使用ERU系列扼流圈时,确保遵循数据手册中的焊锡条件和推荐操作环境,以保证最佳性能和寿命。对于需要更高可靠性的应用,考虑添加保护电路或冗余设计。

    兼容性和支持


    ERU系列扼流圈与广泛的标准组件兼容,可用于多种电力电子设备。EPCOS提供详尽的技术文档和支持,确保客户能够正确使用这些产品。

    常见问题与解决方案


    - 问题1:温度升高导致电感下降。
    解决方案:选择更高饱和电流的型号,或者使用外部散热措施。

    - 问题2:焊接过程中出现损坏。
    解决方案:严格按照数据手册中的焊锡条件进行操作,并使用适当的保护措施。

    总结和推荐


    ERU系列扼流圈B82559A019凭借其高电流承载能力、低损耗和紧凑的设计,在电力电子领域表现出色。该产品是DC-DC转换器、VRM模块和其他电力转换设备的理想选择。考虑到其卓越的性能和广泛应用,强烈推荐在相关的项目中采用ERU系列扼流圈。

B82559A5472A019参数

参数
饱和电流(LSAT) 20.2A
自谐振频率(SRF) 2MHz
容差 ±10%
直流电阻(DCR) 2.7mΩ
额定电流 23A
Q值 -
测试频率 100KHz
电感值 4.7μH
长*宽*高 20.5mm*20.5mm*11.2mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82559A5472A019厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82559A5472A019数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82559A5472A019 B82559A5472A019数据手册

B82559A5472A019封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.9636 ¥ 33.4924
10+ $ 3.955 ¥ 33.4194
25+ $ 3.8047 ¥ 31.8409
50+ $ 3.8018 ¥ 31.8165
库存: 158
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.49
直接购买
加入购物车
