首页  >  产品百科  >  B65541D0000R033

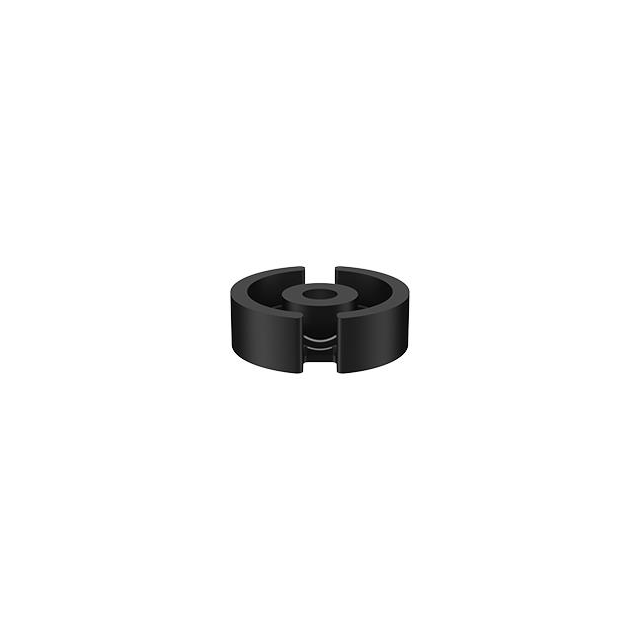

B65541D0000R033

产品分类: 磁芯
厂牌: TDK
产品描述: -20%,30% 20mm2 500mm3 20mm 750µi 970nH 618μe 25mm2 14.3mm M33 0.8mm-1 8.5mm*14.3mm*4.25mm
供应商型号: MCN-B65541D0000R033
供应商: 海外现货
标准整包数: 500
TDK 磁芯 B65541D0000R033

B65541D0000R033概述


    产品简介


    TDK Electronics AG 提供了一系列用于印刷电路板(PCB)组装的铁氧体核心和配件,这些产品型号包括 B65541、B65542、B65545 和 B65549。这些产品广泛应用于各类电子设备中,如电源、信号传输和过滤系统。铁氧体核心和配件通常用于提升电磁兼容性和减少电磁干扰,是高性能电子设备不可或缺的一部分。

    技术参数


    铁氧体核心 (Core)
    - 型号: B65541
    - 外形尺寸: P 14 x 8
    - 材料: GFR 聚对苯二甲酸乙二醇酯 (UL 94 V-0, 绝缘等级至 IEC 60085: F)
    - 最大操作温度: +155 °C
    - 重量: 约 3.2-3.5 克
    - 材料 AL 值:
    - M33: 100 ±3%
    - N48: 160 ±3%
    - 孔径: 中心孔直径为 2.76 mm
    - 长度: 2.9 mm
    线圈支架 (Coil Former)
    - 型号: B65542
    - 材料: Crastin SK 645 FR (UL 94 V-0, 绝缘等级至 IEC 60085: F)
    - 接线端: 见加工注意事项 2.1
    安装支架 (Mounting Assembly)
    - 型号: B65545
    - 终端载体材料: GFR 聚对苯二甲酸乙二醇酯 (UL 94 V-0, 绝缘等级至 IEC 60085: F)
    - 接线端数量: 4个或6个

    产品特点和优势


    TDK 的这些铁氧体核心和配件具有多种优势:
    - 高稳定性: 材料耐高温,最高可承受 155°C 的温度。
    - 优良的机械性能: 陶瓷材料具有一定的抗冲击性,但需要注意避免剧烈震动和快速温度变化。
    - 高效电磁屏蔽: 有效减少电磁干扰,适用于各类高性能电子产品。
    - 灵活性: 可根据需求选择不同型号的铁氧体核心和配件,以满足不同的设计要求。

    应用案例和使用建议


    应用案例
    - 电源转换器: 利用这些铁氧体核心和配件可以显著提高电源转换器的效率和稳定性。
    - 滤波器: 在信号传输系统中,这些核心和配件可以有效地过滤高频噪声,提高信号质量。
    使用建议
    - 安装过程: 在绕线过程中需轻柔操作,避免破坏芯片边缘。
    - 焊接过程: 确保焊接时间不超过 3 秒,温度控制在 300°C 以内,以防止变形和污染。

    兼容性和支持


    TDK 明确指出,这些铁氧体核心和配件只能与自家产品组合使用。如果与非 TDK 生产的其他产品配套使用,必须经过测试并自行承担风险。厂商提供了详细的加工注意事项和技术支持,确保用户能够正确使用这些组件。

    常见问题与解决方案


    1. 问题: 绕线时芯片边缘损坏。
    - 解决方案: 操作轻柔,尽量避免快速转动或施加过大的力。

    2. 问题: 焊接时间过长导致焊点变形。
    - 解决方案: 控制焊接时间在 3 秒以内,温度不超过 300°C。

    总结和推荐


    总的来说,TDK 的这些铁氧体核心和配件具备卓越的性能和可靠性,适合用于各种需要高效电磁屏蔽的应用场合。尽管某些情况下可能存在较高的温度和机械应力要求,但通过遵循正确的操作规范和进行必要的测试,用户可以充分发挥这些产品的作用。对于追求高性能和稳定性的电子设备设计者而言,TDK 的这些产品是非常值得推荐的选择。

B65541D0000R033参数

参数
磁芯材料 M33
磁体体积 500mm3
有效磁导率 618μe
磁路截面积 20mm2
初始磁导率 750µi
容差 -20%,30%
有效面积(Ae) 25mm2
电感系数(AI) 970nH
直径 14.3mm
磁心因数(ΣI/A) 0.8mm-1
磁路长度 20mm
长*宽*高 8.5mm*14.3mm*4.25mm
零件状态 在售
包装方式 盒装

B65541D0000R033厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65541D0000R033数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B65541D0000R033 B65541D0000R033数据手册

B65541D0000R033封装设计

查看详情并下载
Symbol
Footprint
3D Model
