B82464P4684M000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 460mA 420mA 680μH 1.3Ω ±20% 标准安装,贴片安装 10.4mm*10.4mm*4.8mm
供应商型号: ET-2464199
供应商: 海外现货
标准整包数: 750

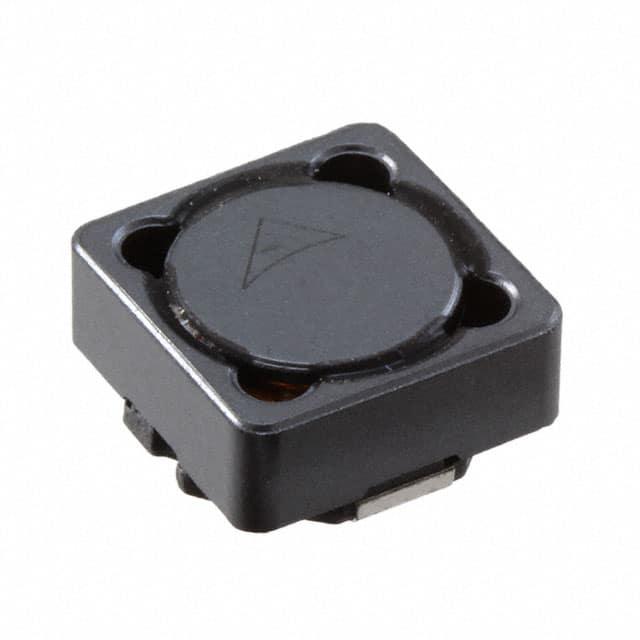

TDK 贴片电感 B82464P4684M000

B82464P4684M000概述

    # SMT Power Inductors B82464P4 技术手册解析

    产品简介


    SMT(Surface Mount Technology)功率电感器 B82464P4 是一款适用于多种应用领域的电子元器件。该产品具有磁屏蔽结构,采用铁氧体核心和涂覆铜线绕制,能够提供优异的机械稳定性和温度耐受能力。该系列电感器广泛应用于汽车电子、电源滤波、耦合及去耦等领域。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 10.4 x 10.4 x 4.8 mm |
    | 额定电感范围 | 0.82 μH 至 1000 μH |
    | 额定电流范围 | 0.34 A 至 7.5 A |
    | 饱和电流 | 感量下降 10% 时的直流电流 |
    | 直流电阻 | 最大 2.20 Ω |
    | 工作温度范围 | -55°C 至 +150°C |
    | 端子材料 | 铜镀镍,锡(无铅) |
    | 储存条件 | 装配:-55°C 至 +150°C |
    包装:-25°C 至 +40°C,湿度 <75% |

    产品特点和优势


    - 高机械稳定性:采用坚固的外壳和磁屏蔽设计,保证了在各种恶劣环境下稳定运行。
    - 高工作温度范围:可在高达 +150°C 的温度下正常工作。
    - 高电流承载能力:最大额定电流可达 7.5 A,适合高功率应用。
    - 低直流电阻:优化后的设计降低了内部损耗,提高了效率。
    - 适合无铅回流焊接:符合 JEDEC J-STD 020D 标准,支持现代制造工艺。
    - 符合 AEC-Q200 和 RoHS 规范:满足严格的行业标准要求,适用于汽车和环保领域。

    应用案例和使用建议


    应用案例
    B82464P4 系列电感器在以下场景中得到广泛应用:
    - 汽车电子:用于车载电源管理和控制系统。
    - 电源滤波:用于工业和消费电子产品中的电压稳定。
    - DC/DC 转换器:作为储能元件,提高转换效率。
    使用建议
    - 温度监控:由于该电感器的工作温度范围较广,在高负荷情况下需注意温度上升对性能的影响。
    - 安装位置:建议安装在易于散热的位置,以延长使用寿命。
    - 防护措施:在某些应用中,如洗液喷洒和封装处理时,需注意防护措施以避免损坏电感器。

    兼容性和支持


    B82464P4 电感器支持无铅回流焊接,与当前主流的表面贴装工艺兼容。制造商提供详细的文档和支持服务,包括常见问题解答和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度升高导致性能下降 | 监控并控制工作温度,确保在额定范围内 |
    | 端子焊接不牢固 | 确保焊接条件符合制造商建议,如 JEDEC 标准 |
    | 在清洗过程中损坏 | 使用温和的清洗方法,避免强冲击 |
    | 性能不达标 | 确认所用材料与规格一致,必要时联系技术支持 |

    总结和推荐


    SMT 功率电感器 B82464P4 在设计和性能上表现出色,适用于各种高要求的应用场景。其高可靠性、高电流承载能力和良好的环境适应性使其成为汽车电子、工业控制和消费电子产品中的理想选择。对于需要高性能电感器的设计者来说,这款产品值得考虑。
    综上所述,我们强烈推荐 SMT 功率电感器 B82464P4 用于需要高可靠性和高性能的电子设备中。

B82464P4684M000参数

参数
额定电流 420mA
Q值 -
测试频率 100KHz
电感值 680μH
饱和电流(LSAT) 460mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1.3Ω
长*宽*高 10.4mm*10.4mm*4.8mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82464P4684M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82464P4684M000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82464P4684M000 B82464P4684M000数据手册

B82464P4684M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
