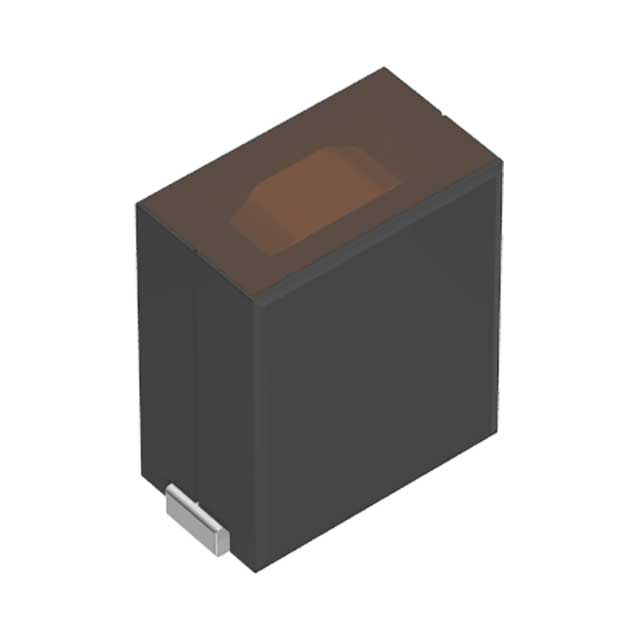

VLBU10060120T-R12L

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 114A 83A 120nH 120μΩ ±15% 标准安装,贴片安装 10mm*6mm*12mm
供应商型号: 3651785
供应商: 海外现货
标准整包数: 1
TDK 贴片电感 VLBU10060120T-R12L

VLBU10060120T-R12L概述


    产品简介


    VLBU10060120型电感器是专为电源电路设计的绕线铁氧体电感器,属于VLBU系列。该产品主要用于服务器、基站(BTS)、电压调节模块(VRM)及其他应用。通过采用无连接线结构,该电感器实现了大电流和低直流电阻(DCR),适用于多相操作,如Vcore调节器、VRM、负载点(Point-of-Load)和内存电源等应用。

    技术参数


    | 参数 | 值 |

    | 尺寸 (L×W×H) | 10.0×6.0×12.0 mm |
    | 电感 (µH) | 0.10 - 0.47 |
    | 电感容差 (%) | ±15% |
    | 测量频率 (kHz) | 100 |
    | 直流电阻 (mΩ) | 12 - 92 |
    | 额定电流 (A) | 83 |
    | 饱和电流 (A) | 20 - 140 |
    | 温度范围 (°C) | -40 to +125 |

    产品特点和优势


    1. 无连接线结构:通过无连接线结构实现大电流和低直流电阻,从而提高效率。
    2. 紧凑尺寸:适用于多相操作,如VRM和内存电源应用。
    3. 支持PMIC评估套件:便于集成到电源管理集成电路(PMIC)中进行测试。
    4. 高效率:满足VR13和VR14应用的高效要求。
    5. 宽温度范围:在-40°C至+125°C的温度范围内正常工作。

    应用案例和使用建议


    应用案例
    - 服务器:VLBU10060120适用于高性能服务器,确保稳定的大电流输出。
    - 基站:在BTS中,该电感器能够应对复杂且高负载的应用环境。
    - VRM:作为电压调节模块的一部分,确保稳定和高效的电压转换。
    使用建议
    - 预热组件:在焊接前确保组件预热,以避免温度差异超过150°C。
    - 防磁干扰:注意设计时要避免磁场干扰,确保电感器正常工作。
    - 静电防护:使用防静电腕带防止静电放电对电感器造成损害。

    兼容性和支持


    VLBU10060120型电感器与多种电源管理集成电路(PMIC)评估套件兼容,且符合广泛的工业标准。制造商提供详细的技术文档和支持服务,帮助客户进行应用开发和调试。

    常见问题与解决方案


    1. 组件预热不足导致焊接不良
    - 解决方案:确保预热温度达到规定值,避免温度差异超过150°C。
    2. 电感器温升过高导致性能下降
    - 解决方案:在设计时预留足够的散热空间,避免过热。
    3. 安装后焊接修正不当
    - 解决方案:遵循规格确定的条件进行焊接修正,确保焊接质量。

    总结和推荐


    总体而言,VLBU10060120型电感器凭借其紧凑的尺寸、低直流电阻和高效率,在服务器、基站和VRM等领域具有显著的优势。对于需要高性能电源管理的应用场景,我们强烈推荐使用此款电感器。它不仅能够满足严苛的工作环境要求,还能为系统提供可靠的电源管理解决方案。

VLBU10060120T-R12L参数

参数
测试频率 100KHz
电感值 120nH
饱和电流(LSAT) 114A
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 120μΩ
额定电流 83A
Q值 -
长*宽*高 10mm*6mm*12mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLBU10060120T-R12L厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLBU10060120T-R12L数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLBU10060120T-R12L VLBU10060120T-R12L数据手册

VLBU10060120T-R12L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.3672
10+ ¥ 11.2898
25+ ¥ 11.2898
50+ ¥ 10.1157
100+ ¥ 9.9351
300+ ¥ 9.7544
1500+ ¥ 9.7544
3000+ ¥ 9.7544
库存: 9
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.36
直接购买
加入购物车
