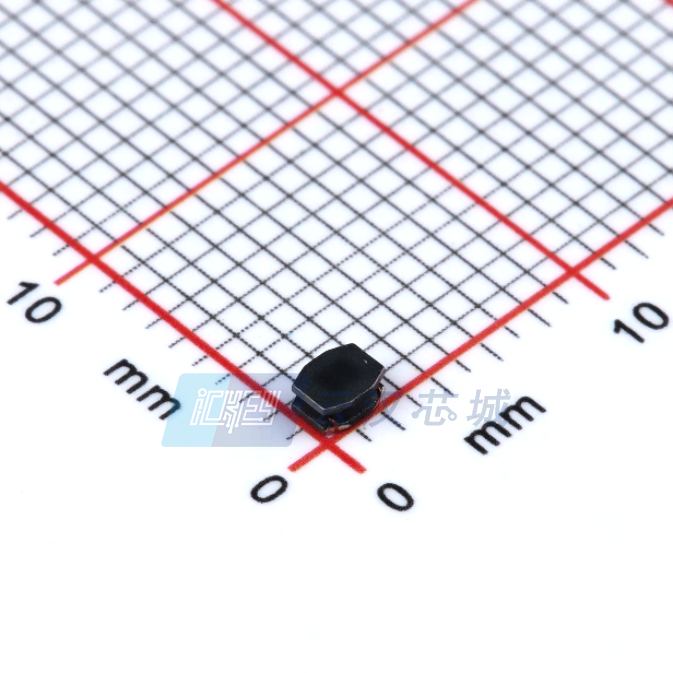

VLS252012ET-4R7M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.05A 810mA 4.7μH 405mΩ ±20% 1008 贴片安装 2.5mm*2mm*1mm
供应商型号: 11M-D-VLS252012ET-4R7M
供应商: 云汉优选
标准整包数: 1
TDK 贴片电感 VLS252012ET-4R7M

VLS252012ET-4R7M概述

    电子元器件产品技术手册:VLS252012E型电感

    产品简介


    VLS252012E型电感是专为电源电路设计的磁屏蔽型绕线电感,属于VLS-E系列。该电感具有低轮廓和高磁屏蔽的特点,非常适合高密度安装。它适用于智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数字摄像机(DVC)、数码相机(DSC)、移动显示面板、便携式游戏设备、紧凑型电源模块等多种设备。

    技术参数


    - 型号构造:VLS252012E
    - 尺寸(L×W×H):2.5mm×2.0mm×1.2mm
    - 封装样式:带状包装(Taping)
    - 电感值:0.47µH,1.0µH,1.5µH,2.2µH,3.3µH,4.7µH,6.8µH,10µH
    - 容差:±20%,±30%
    - 测量频率:1.0MHz
    - 直流电阻:最大值0.056Ω,典型值0.047Ω
    - 额定电流:0.47µH - 3.10A,1.0µH - 2.45A,1.5µH - 2.00A,2.2µH - 1.75A,3.3µH - 1.40A,4.7µH - 1.20A,6.8µH - 0.95A,10µH - 0.82A
    - 工作温度范围:-40°C至+105°C
    - 存储温度范围:-40°C至+105°C
    - 包装数量:每卷2000个
    - 单重:24mg

    产品特点和优势


    - 磁屏蔽型:有效减少电磁干扰,提升系统稳定性。
    - 低轮廓:适合高密度安装需求。
    - 高可靠性:符合RoHS标准且无卤素。
    - 广泛应用:适用于多种消费电子产品和工业设备。

    应用案例和使用建议


    - 应用案例:VLS252012E广泛应用于智能电话和平板电脑等移动设备中,也用于数字相机和游戏机等便携式设备中。
    - 使用建议:
    - 在焊接前进行预热处理,预热温度需设置合理,确保焊点温度变化不超过150°C。
    - 使用防静电腕带释放人体静电。
    - 确保电路板布局合理,避免磁干扰导致的误操作。

    兼容性和支持


    - 兼容性:VLS252012E可以与其他同类电感元件无缝对接,兼容广泛的焊接工艺。
    - 支持和维护:制造商提供详细的技术支持和售后服务,确保用户在使用过程中获得及时帮助。

    常见问题与解决方案


    - 问题一:电感安装后出现短路现象。
    - 解决方案:检查焊点温度是否超过规定范围,避免过度加热。
    - 问题二:电感在使用过程中温度过高。
    - 解决方案:确保电路板设计能够适应高温情况,避免过载。

    总结和推荐


    VLS252012E型电感以其出色的磁屏蔽效果、高可靠性以及广泛的应用范围,成为市场上备受青睐的产品。它不仅适用于消费电子产品,还适用于许多需要高可靠性的工业设备中。强烈推荐这款电感作为高性能电源电路的理想选择。

VLS252012ET-4R7M参数

参数
直流电阻(DCR) 405mΩ
额定电流 810mA
Q值 -
测试频率 1MHz
电感值 4.7μH
饱和电流(LSAT) 1.05A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 2.5mm*2mm*1mm
通用封装 1008
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
