首页  >  产品百科  >  B82432C1224K000

B82432C1224K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 6MHz 115mA 30@796kHz 220μH 7.5Ω ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: TU-B82432C1224K000
供应商: 海外现货
标准整包数: 2500

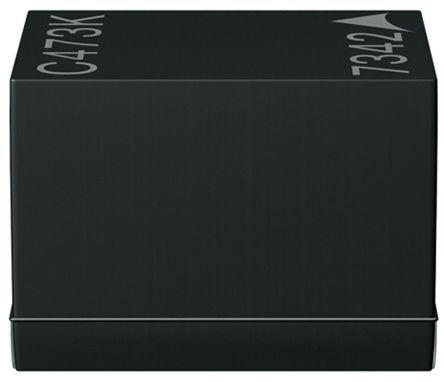

TDK 贴片电感 B82432C1224K000

B82432C1224K000概述

    SIMID系列SMT电感器:B82432C1812-C技术手册

    1. 产品简介


    SIMID系列SMT电感器是TDK Electronics AG公司推出的一种高性能表面贴装电感器,适用于多种电子设备。其型号为SIMID 1812-C,系列/类型为B82432C。这些电感器以其紧凑的设计和出色的电气性能而著称,在供电电压滤波、耦合和去耦、天线系统、汽车电子、电信及工业电子等领域有着广泛的应用。

    2. 技术参数


    - 尺寸:1812(EIA)或4532(IEC)
    - 标称电感值:1 µH 至 1000 µH
    - 额定电流:55 mA 至 600 mA
    - 结构特点:直立式铁氧体圆柱芯,激光焊接绕组,阻燃模塑封装
    - 关键特性:
    - 工作温度范围:最高至 +150°C
    - 高Q因子
    - 符合AEC-Q200标准
    - 适合无铅回流焊(参照JEDEC J-STD 020D)
    - 符合RoHS要求

    3. 产品特点和优势


    - 高可靠性:通过AEC-Q200认证,适用于高可靠性要求的应用场景。
    - 宽温度范围:能在-55°C至+150°C的极端环境中保持稳定的电气性能。
    - 高Q因子:保证了在高频应用中的出色性能。
    - 兼容性:可采用无铅回流焊工艺,易于集成到现代制造流程中。
    - 环保材料:符合RoHS标准,采用环保材料制造,适用于绿色电子设备。

    4. 应用案例和使用建议


    - 供电电压滤波:应用于电源管理电路,能有效滤除杂散电流,确保稳定输出。
    - 耦合与去耦:在通信设备中提供高效的信号耦合与去耦,减少干扰。
    - 天线系统:用于无线通信设备中的天线匹配网络,提高信号接收效率。
    - 汽车电子:满足车规级要求,可用于车身控制系统。
    - 工业电子:适用于工业自动化控制和测量设备中。
    使用建议:
    - 确保焊接温度不超过规定的极限值,避免材料老化。
    - 在清洗过程中,选用合适的清洗剂以避免对材料造成损害。
    - 如需嵌入式应用,应选择合适的灌封材料,避免损坏电感器。

    5. 兼容性和支持


    - 兼容性:支持无铅焊接工艺,与现有制造流程兼容。
    - 技术支持:TDK Electronics提供详尽的产品文档和技术支持,确保用户能够充分利用产品特性。

    6. 常见问题与解决方案


    - 问题:焊接后发现电感器表面损坏。
    - 解决办法:检查焊接温度是否超过规定值,使用低温焊接以避免损坏。
    - 问题:长时间使用后性能下降。
    - 解决办法:检查是否受到过度机械应力的影响,确保安装稳固,避免振动和冲击。
    - 问题:清洗后出现不良焊接点。
    - 解决办法:更换适当的清洗剂,遵循正确的清洗程序。

    7. 总结和推荐


    综上所述,SIMID系列SMT电感器B82432C1812-C是一款设计精良、性能卓越的电感器,适用于多种高要求的应用场合。其具备优异的电气性能、高可靠性和良好的环境适应性。如果您需要在您的电子设备中使用一种可靠的电感器,B82432C1812-C是一个值得考虑的选择。

B82432C1224K000参数

参数
电感值 220μH
饱和电流(LSAT) -
自谐振频率(SRF) 6MHz
容差 ±10%
直流电阻(DCR) 7.5Ω
额定电流 115mA
Q值 30@796kHz
测试频率 100KHz
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82432C1224K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82432C1224K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82432C1224K000 B82432C1224K000数据手册

B82432C1224K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.2565 ¥ 2.1931
库存: 7500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 5482.75
