B67345B0003X027

产品分类: 磁芯
厂牌: TDK
产品描述: U 93mm*16mm*76mm
供应商型号: 3581009
供应商: 海外现货
标准整包数: 1

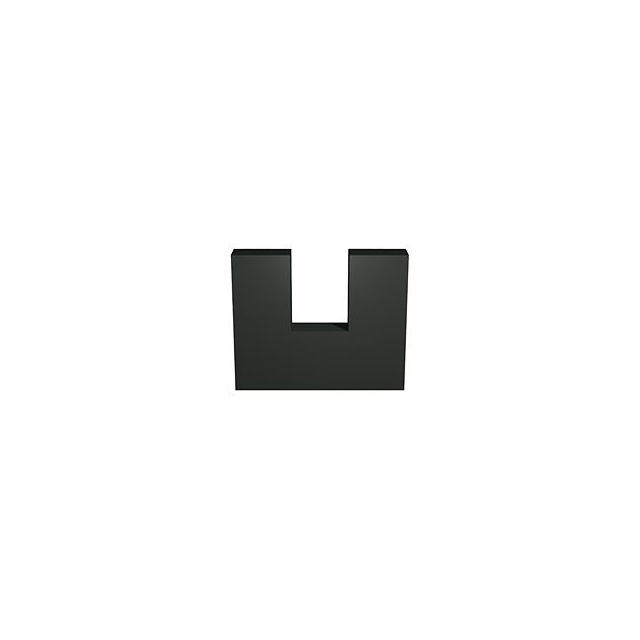

TDK 磁芯 B67345B0003X027

B67345B0003X027概述

    # 高性能铁氧体磁芯技术手册

    产品简介


    本产品系列是EPCOS公司推出的高性能铁氧体磁芯——B67345系列,主要用于功率变压器的设计和制造。该系列产品广泛应用于频率范围为20kHz至更高频率的电力电子设备中,如开关电源、逆变器及滤波器等。这些磁芯采用高性能材料设计,具有优良的磁导率和低损耗特性,在高温和高磁通密度条件下表现出色。
    主要功能
    - 高频电感器和变压器设计的理想选择
    - 支持宽频率范围(20kHz及以上)
    - 极低的铜损和铁损
    应用领域
    - 开关电源(SMPS)
    - 工业逆变器
    - 变频驱动系统
    - UPS不间断电源系统
    - 滤波器和EMI抑制电路

    技术参数


    以下是B67345系列铁氧体磁芯的关键技术规格:
    | 参数名称 | 规格值 |

    | 基础材料 | NiZn 铁氧体 |
    | 最小磁路长度 | 0.79 mm |
    | 最小有效截面积 | 258 mm² |
    | AL值 | 2700-5300 nH |
    | 最大饱和磁通密度 | 2578 G(100°C时) |
    | 温度范围 | -40°C 至 +100°C |
    | 最大功耗 | 800 W |
    此外,该系列磁芯的外形尺寸包括多种组合,具体如下:
    | 型号 | 外形尺寸 | AL值范围 |
    |
    | UU 93/152/16 | 354 mm³ | 2700-4100 nH |
    | UI 93/104/16 | 258 mm³ | 2700-5300 nH |

    产品特点和优势


    B67345系列铁氧体磁芯具备多项显著优势:
    1. 高磁导率:优异的初始磁导率和有效磁导率使其成为高频应用的最佳选择。
    2. 低损耗特性:低铜损和铁损确保高效运行。
    3. 温度稳定性强:能够在高达100°C的工作环境中保持稳定性能。
    4. 易于加工:提供灵活的安装方式,便于生产集成。

    应用案例和使用建议


    应用案例
    该系列产品常用于高压电源转换器中,例如服务器和通信设备的开关电源。以UU 93/152/16型号为例,其高AL值(2700-4100 nH)非常适合构建高效率的储能电感器。
    使用建议
    - 在绕线过程中应缓慢施加张力,避免损坏磁芯法兰。
    - 确保焊接温度低于300°C以防止热变形。
    - 推荐将焊点设计成圆形,以便于自动化组装流程。

    兼容性和支持


    EPCOS建议仅使用其官方配套的配件产品来配合此系列磁芯。任何非EPCOS品牌的配件使用前需经过客户自行测试验证,且风险由客户承担。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    | 问题描述 | 解决方案 |

    | 磁芯破裂 | 使用更柔软的绕线方法 |
    | 焊接后出现短路 | 检查焊接质量并重新操作 |
    | 温度过高 | 增加散热片或优化冷却机制 |

    总结和推荐


    综合评估
    B67345系列铁氧体磁芯凭借其卓越的性能参数和广泛的适用性,在众多高频电力电子设备中表现优异。其高磁导率、低损耗和良好的热稳定性使它成为工业应用的理想选择。
    是否推荐使用
    我们强烈推荐这一系列产品给需要高性能铁氧体磁芯的工程师和技术人员。无论是在研发阶段还是批量生产过程中,B67345系列都能提供可靠的支持和服务。
    通过本文档您可以全面了解EPCOS B67345系列铁氧体磁芯的产品特点和技术细节,希望能对您的设计和应用带来帮助!

B67345B0003X027参数

参数
直径 -
磁体体积 -
容差 -
磁芯材料 U
初始磁导率 -
有效磁导率 -
有效面积(Ae) -
磁心因数(ΣI/A) -
电感系数(AI) -
磁路长度 -
磁路截面积 -
长*宽*高 93mm*16mm*76mm
零件状态 在售
包装方式 盒装
