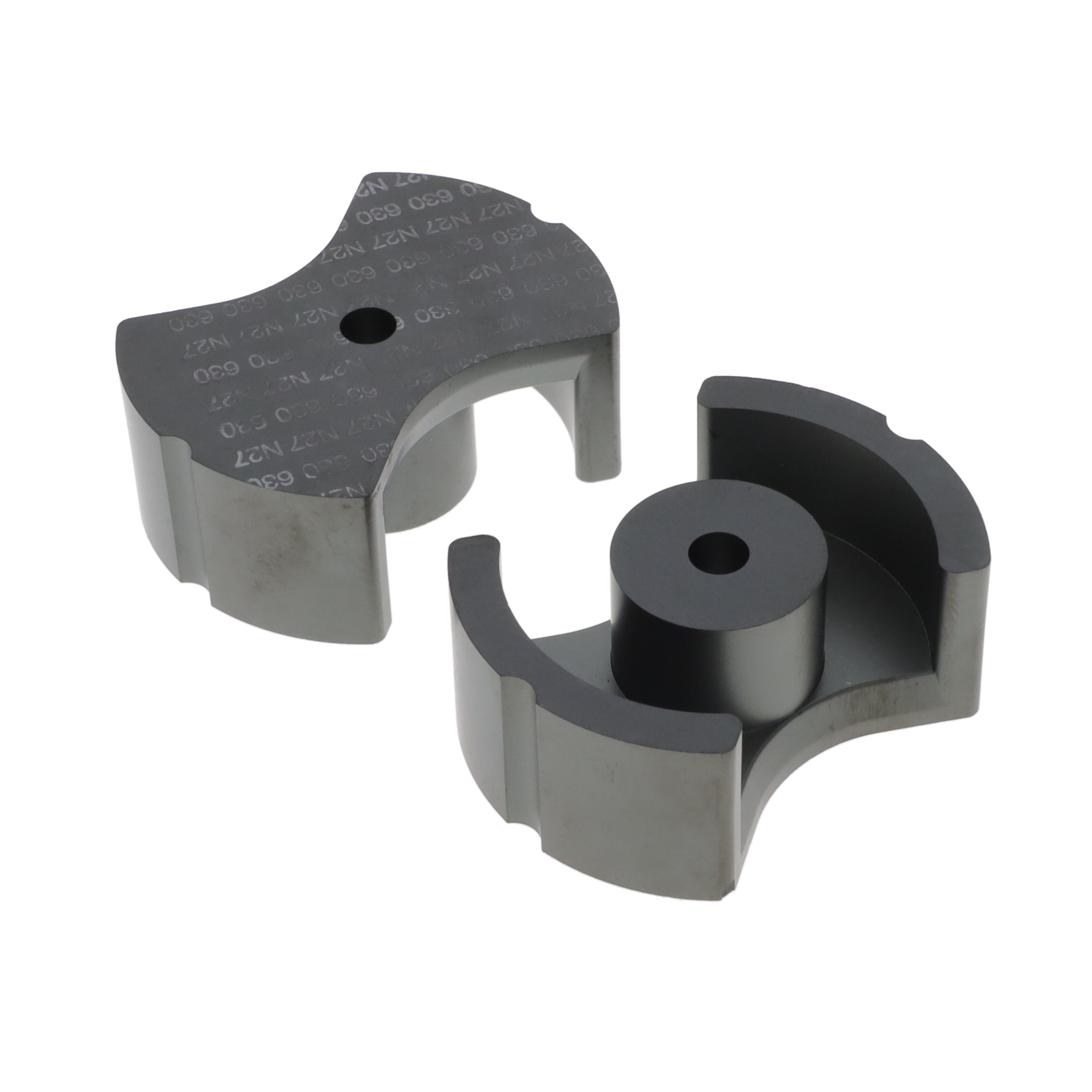

B65646A0630A027

产品分类: 磁芯
厂牌: TDK
产品描述: ±3% 280mm2 31cm3 84mm 2000µi 630nH 114μe 370mm2 PM 0.227mm-1 50mm*50mm*19.5mm
供应商型号: 495-76776-ND
供应商: Digi-Key
标准整包数: 1
TDK 磁芯 B65646A0630A027

B65646A0630A027概述


    产品简介


    本技术手册详细介绍了TDK Electronics AG生产的PM 50/39系列磁芯及其配件。这些磁芯特别适用于功率变压器和能量存储电感器。它们通过套装形式交付,每套包含多个组件。磁芯材料包括N27、N87和N97三种不同型号,具有不同的磁导率和损耗特性。这些产品广泛应用于电源、电信设备和各类电子设备中。

    技术参数


    PM 50/39系列磁芯的主要技术参数如下:
    - 磁芯尺寸:磁路长度 \( le \) 为84 mm,有效磁截面积 \( Ae \) 为370 mm²,最小磁截面积 \( A{\text{min}} \) 为280 mm²,总体积 \( Ve \) 为31000 mm³,重量约为140克/套。

    - 磁导率和电感值:N27材料的未气隙AL值分别为250 nH和630 nH,对应的饱和磁通密度分别小于4.2和15.5 W/s²(在200 mT,25 kHz或100 kHz条件下)。
    - 其他参数:磁芯的材料属性、电阻因子、铜线损耗、热阻等均符合特定标准。

    产品特点和优势


    - 高磁导率和低损耗:N27材料的初始磁导率为250 nH,适合高频应用;N87材料则在更高频率下表现出优异的性能。

    - 易于安装和使用:磁芯设计考虑了机械强度和热稳定性,使得安装和使用更加简便可靠。

    - 兼容多种应用:由于具有良好的温度稳定性和磁导率,PM 50/39系列磁芯适用于多种高压和高温环境下。

    应用案例和使用建议


    应用案例
    PM 50/39系列磁芯特别适用于功率变压器和能量存储电感器。例如,在通信设备和汽车电源系统中,这些磁芯能够提供高效能的电磁转换和能量存储。
    使用建议
    - 正确处理磁芯:由于磁芯是陶瓷材料,容易受到机械冲击和快速温度变化的影响。因此,在组装过程中要避免过度应力和快速冷却。

    - 确保良好的焊接质量:遵循工艺说明中的焊接指南,以防止焊接污染和绝缘损坏。

    兼容性和支持


    - 兼容性:这些磁芯与TDK Electronics AG的产品具有高度兼容性,但与第三方产品可能存在不兼容风险。具体兼容性需根据客户需求进行测试。

    - 支持和维护:TDK Electronics AG提供了全面的技术支持和售后服务,包括产品手册、在线资料库和技术咨询服务。

    常见问题与解决方案


    - Q: 磁芯为何会出现裂缝?
    - A: 主要原因是在组装过程中施加了过多的应力或快速冷却导致。确保组装过程平稳,并使用适当的装配工具可以减少此类问题的发生。

    - Q: 如何确保焊接质量?
    - A: 遵循工艺说明中的焊接指南,使用正确的焊料和焊接温度,并确保焊接时间适当。避免长时间高温焊接。

    总结和推荐


    综上所述,PM 50/39系列磁芯具备高磁导率、低损耗和良好的温度稳定性,特别适用于高频功率转换和能量存储应用。无论是用于通信设备还是汽车电源系统,这些磁芯都能提供卓越的性能。强烈推荐在需要高性能磁芯的应用中选用这些产品。

B65646A0630A027参数

参数
磁芯材料 PM
有效磁导率 114μe
磁路长度 84mm
电感系数(AI) 630nH
磁体体积 31cm3
直径 -
有效面积(Ae) 370mm2
容差 ±3%
初始磁导率 2000µi
磁路截面积 280mm2
磁心因数(ΣI/A) 0.227mm-1
长*宽*高 50mm*50mm*19.5mm
零件状态 在售
包装方式 盒装,散装
