B82559A7153A025

产品分类: 贴片电感
厂牌: TDK
产品描述: 10KHz 14A 15μH 2.55mΩ ±7% 标准安装,贴片安装 25.3mm*23.5mm*13.2mm
供应商型号: ET-4167183
供应商: 海外现货
标准整包数: 1

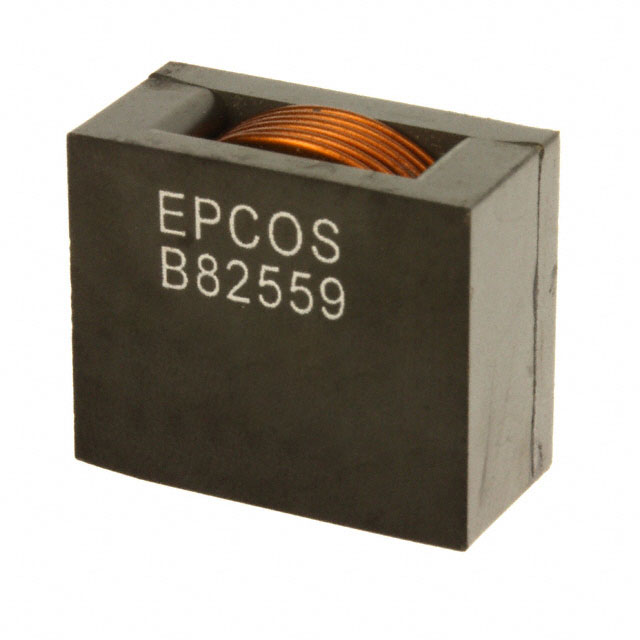

TDK 贴片电感 B82559A7153A025

B82559A7153A025概述


    产品简介


    ERU 25 Helically Wound Chokes(ERU 25 螺旋绕组扼流圈)
    ERU 25 系列扼流圈是由 EPCOS AG 生产的一种高性能电感器。这类电感器主要用于直流电源转换、VRM 模块、点对点转换器及太阳能转换器等领域。其主要功能是储存能量和过滤电流,保证电源系统的稳定运行。ERU 25 扼流圈因其独特的螺旋绕组设计和高温度耐受性而广泛应用于多种电子产品中。

    技术参数


    | 参数 | 描述 |

    | 额定电感 (LR) | 0.44 ~ 20 µH |
    | 电流饱和度 (ISat) | 15 ~ 71 A |
    | 直流电阻 (RDC) | 0.20 ~ 3.25 mΩ |
    | 自谐振频率 (fSR) | > 2 MHz |
    | 最高工作温度 | -40 °C ~ +125 °C |
    | 存储条件 (包装) | -25 °C ~ +40 °C,湿度 < 75% RH |
    | 高压测试 | DC 200 V,持续 1 秒 |

    产品特点和优势


    - 高电流承载能力:额定电流高达 71 A,适用于大功率应用。
    - 低直流电阻:最小直流电阻仅为 0.20 mΩ,减少了功率损耗。
    - 极小外形尺寸:高度仅为 9.6 mm 至 14.6 mm,占用空间小,便于安装。
    - 磁屏蔽设计:有效减少电磁干扰。
    - RoHS 合规:环保材料,符合欧盟标准。
    - 易于定制化:可根据客户需求进行调整和定制。

    应用案例和使用建议


    应用案例
    ERU 25 系列扼流圈被广泛应用于多种电力转换系统中,例如:
    - DC/DC 转换器:用于电压转换,确保输出电压稳定。
    - VRM 模块:提高处理器供电稳定性。
    - 太阳能转换器:提升转换效率。
    使用建议
    为了充分发挥其性能,建议在使用时注意以下几点:
    - 保持良好的散热条件:特别是在高负载条件下,需确保有足够的散热措施。
    - 正确的安装方式:采用合适的安装方式,避免机械应力过大。
    - 定期检测和维护:及时检查产品的工作状态,确保长期可靠性。

    兼容性和支持


    - 兼容性:ERU 25 扼流圈设计灵活,可与其他主流品牌的同类产品互换使用。
    - 技术支持:EPCOS AG 提供全方位的技术支持,包括安装指南、技术文档等。

    常见问题与解决方案


    1. 问:产品出现过热现象如何处理?
    - 答:确保周围环境通风良好,必要时增加外部散热装置,如散热片或风扇。

    2. 问:如何判断产品已达到最大电流承载极限?
    - 答:观察产品温度变化,一旦发现温度显著上升,应及时降低电流输入或更换更大规格的产品。

    3. 问:产品是否有防水设计?
    - 答:该型号扼流圈不具有防水设计,如需在潮湿环境下使用,请咨询厂家获取防护建议。

    总结和推荐


    总体评价:
    ERU 25 系列扼流圈以其高电流承载能力、低直流电阻和紧凑的尺寸成为一款非常出色的电感产品。无论是从技术参数还是实际应用效果来看,它都展现出了卓越的性能。
    推荐理由:
    对于需要高效率和高可靠性电力转换系统的工程师来说,ERU 25 系列扼流圈是一个理想的选择。其强大的功能和稳定性将有助于提高产品的整体性能,特别是在对电流要求较高的应用场景中。
    综上所述,我强烈推荐使用 EPCOS AG 的 ERU 25 扼流圈,无论是从性能还是耐用性来看,它都是一个值得信赖的产品。

B82559A7153A025参数

参数
额定电流 -
Q值 -
测试频率 10KHz
电感值 15μH
饱和电流(LSAT) 14A
自谐振频率(SRF) -
容差 ±7%
直流电阻(DCR) 2.55mΩ
长*宽*高 25.3mm*23.5mm*13.2mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 托盘

B82559A7153A025厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82559A7153A025数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82559A7153A025 B82559A7153A025数据手册

B82559A7153A025封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.8585 ¥ 100.204
10+ $ 9.6837 ¥ 81.8272
25+ $ 7.8805 ¥ 66.5903
50+ $ 7.0654 ¥ 59.7025
100+ $ 6.4038 ¥ 54.1125
240+ $ 6.3305 ¥ 53.4924
库存: 212
