VLS3012ET-1R0N

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.9A 1.9A 1μH 68mΩ ±30% 1212 标准安装,贴片安装 3mm*3mm*1.2mm
供应商型号: VLS3012ET-1R0N
供应商: 国内现货
标准整包数: 2000

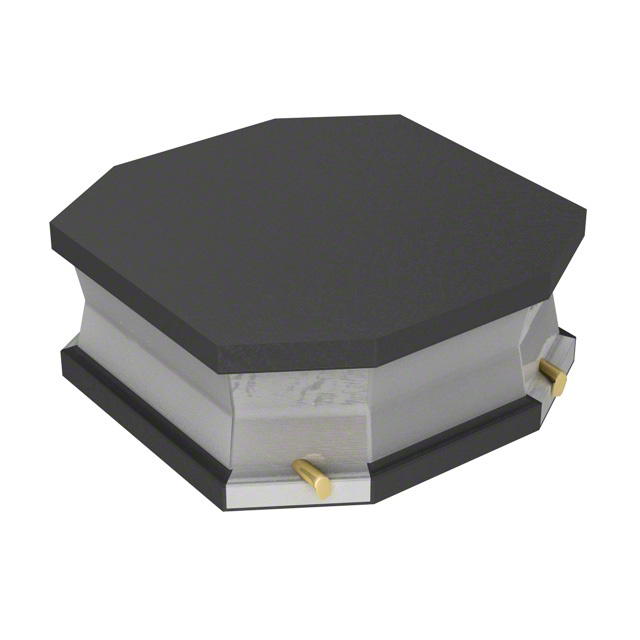

TDK 贴片电感 VLS3012ET-1R0N

VLS3012ET-1R0N概述

    VLS3012E 型号电感技术手册

    产品简介


    VLS3012E 是一款用于电源电路的磁屏蔽绕线电感,适用于智能电话、平板终端、硬盘驱动器(HDD)、固态驱动器(SSD)、数字视频摄像机(DVC)、数码照相机(DSC)、便携式游戏设备、紧凑型电源模块及其他设备。这些电感具有低轮廓设计,适合高密度安装,并具备磁屏蔽功能,可有效减少电磁干扰,提升设备稳定性。

    技术参数


    - 型号: VLS3012E
    - 系列: VLS-E 系列
    - 封装尺寸: 3.0×3.0×1.2 mm
    - 内部代码: T
    - 包装方式: 卷带
    - 电感范围: 1.0 µH 至 47 µH
    - 电感公差: ±20% 或 ±30%
    - 直流电阻: 0.056 Ω 至 1.5 Ω
    - 额定电流: 0.61 A 至 2.15 A
    - 工作温度范围: –40°C 至 +105°C
    - 存储温度范围: –40°C 至 +105°C
    - 卷盘数量: 2000 个/卷
    - 单重: 40 mg

    产品特点和优势


    - 磁屏蔽功能: 有效防止磁干扰,提升设备稳定性。
    - 低轮廓设计: 适合高密度安装,适应现代电子设备的小型化需求。
    - 高可靠性: 通过 RoHS 指令认证,无卤素,兼容无铅焊接。
    - 宽温度范围: 可在 –40°C 至 +105°C 的环境中稳定工作。

    应用案例和使用建议


    VLS3012E 广泛应用于智能电话、平板电脑、HDD、SSD 等移动设备和便携式电子产品。为了确保最佳性能和延长使用寿命,建议在焊接前进行预热处理,并严格控制焊接温度以不超过 150°C 温度差。此外,在印刷电路板上嵌入芯片时,要避免因整体或局部扭曲引起的残余应力对芯片造成损害。

    兼容性和支持


    VLS3012E 与多种电路板设计兼容,可实现高密度安装。TDK 官方网站提供了详细的技术规格和支持文档,以便客户获取更多关于产品特性和规格的信息。此外,还提供焊接工艺指南,帮助客户在组装过程中正确焊接,确保产品质量。

    常见问题与解决方案


    1. Q: 电感值偏差过大?
    - A: 检查焊接温度是否符合规范,如温度过高会导致电感值变化。建议按照推荐的回流焊工艺曲线进行焊接。
    2. Q: 电感温度上升过快?
    - A: 确保散热设计合理,必要时可以添加散热片或其他散热措施。
    3. Q: 电感在焊接后出现损坏?
    - A: 预热不足可能导致焊接不牢固。确保预热温度达到标准,并严格按照焊接条件进行操作。

    总结和推荐


    VLS3012E 是一款高性能的磁屏蔽绕线电感,适用于各种消费电子和工业应用。其优良的电学性能和可靠性使其成为许多高密度应用的理想选择。建议在需要高密度安装和强抗干扰能力的应用中使用 VLS3012E,尤其适合智能电话、平板电脑和小型电源模块。综上所述,我们强烈推荐 VLS3012E 作为高性能电感元件的选择。

VLS3012ET-1R0N参数

参数
饱和电流(LSAT) 1.9A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 68mΩ
额定电流 1.9A
Q值 -
测试频率 1MHz
电感值 1μH
长*宽*高 3mm*3mm*1.2mm
通用封装 1212
安装方式 标准安装,贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

VLS3012ET-1R0N厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS3012ET-1R0N数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS3012ET-1R0N VLS3012ET-1R0N数据手册

VLS3012ET-1R0N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.3719
20000+ ¥ 0.3607
库存: 108000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 743.8
