首页  >  产品百科  >  VLS252012CX-3R3M-1

VLS252012CX-3R3M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.31A 1.53A 3.3μH 137mΩ ±20% 1008 标准安装,贴片安装 2.5mm*2mm*1.2mm
供应商型号: 2493067
供应商: 海外现货
标准整包数: 5

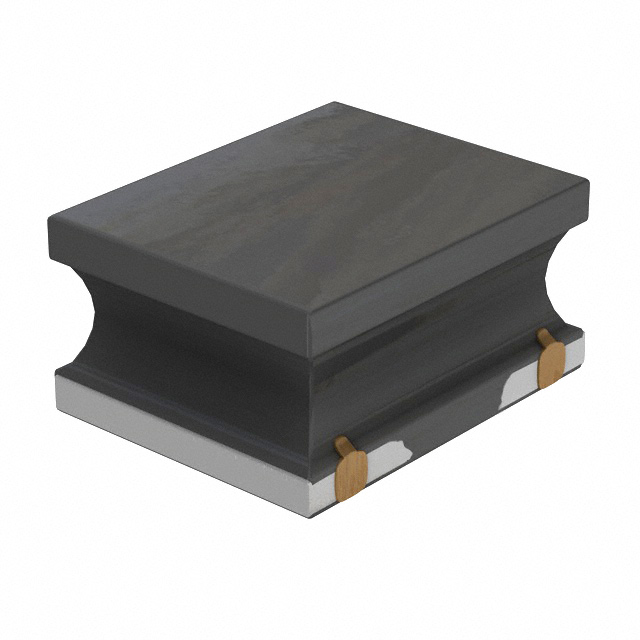

TDK 贴片电感 VLS252012CX-3R3M-1

VLS252012CX-3R3M-1概述

    电子元器件产品技术手册:VLS252012CX-1型电感器

    1. 产品简介


    产品类型:VLS252012CX-1型电感器是一种专为功率电路设计的绕制铁氧体磁芯电感器,具有高磁屏蔽性能,能够满足高密度安装需求。它广泛应用于智能手机、平板电脑、硬盘驱动器(HDD)、固态硬盘(SSD)、数字摄像机(DVC)、数字相机(DSC)以及各种便携式显示面板等。
    主要功能:该电感器利用铁氧体材料实现高效磁屏蔽,并通过优化的铁氧体核心结构实现更高的电流承载能力和更低的直流电阻(Rdc)。
    应用领域:消费电子设备(如手机和平板)、计算机硬件、存储设备、影像设备、游戏设备及紧凑型电源模块等。

    2. 技术参数


    以下为VLS252012CX-1系列电感器的关键技术参数表:
    | 产品型号 | 尺寸(mm) | 电感值(µH) | 公差 | 测量频率(MHz) | 直流电阻(Ω) | 额定电流(A) | 温度范围(°C) |

    | VLS252012CX-1R0M-1 | 2.5×2.0×1.2 | 1.0 | ±20% | 1 | 0.062 | 2.38 | -40至105 |
    | VLS252012CX-1R5M-1 | 2.5×2.0×1.2 | 1.5 | ±20% | 1 | 0.074 | 2.19 | -40至105 |
    | VLS252012CX-2R2M-1 | 2.5×2.0×1.2 | 2.2 | ±20% | 1 | 0.096 | 1.76 | -40至105 |
    | VLS252012CX-3R3M-1 | 2.5×2.0×1.2 | 3.3 | ±20% | 1 | 0.137 | 1.31 | -40至105 |
    | VLS252012CX-4R7M-1 | 2.5×2.0×1.2 | 4.7 | ±20% | 1 | 0.210 | 1.10 | -40至105 |
    注:额定电流定义为Isat或Itemp中的较小值,具体含义如下:
    - Isat:基于电感变化率(初始L值下降30%时对应的电流)。
    - Itemp:基于自热效应导致温度升高40°C时的电流。

    3. 产品特点和优势


    - 高磁屏蔽性能:采用铁氧体磁芯,减少电磁干扰,适合高密度PCB布局。
    - 优化设计:通过改进铁氧体核心形状实现了更大的电流承载能力和较低的直流电阻(Rdc)。
    - 广泛的温度适应性:工作温度范围为-40°C至105°C,适合复杂环境下的稳定运行。
    - 兼容性强:适用于多种消费电子和工业设备,能够快速集成到现有设计中。

    4. 应用案例和使用建议


    典型应用场景:
    - 智能手机和平板电脑中的电源管理模块。
    - 便携式设备中的小型化电源解决方案。
    使用建议:
    - 在焊接前务必对元件进行预热处理,避免因温差过大导致损坏。
    - 设计电路板时需注意非磁屏蔽型线圈布局,避免磁干扰引起的误操作。
    - 根据实际负载情况选择合适的电感值和额定电流,以确保长期可靠运行。

    5. 兼容性和支持


    - 兼容性:该电感器可与其他主流品牌电子元器件无缝配合,适用于大多数现代电路设计。
    - 厂商支持:提供详细的技术文档及技术支持服务,帮助客户快速完成集成。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后接触不良 | 检查焊接质量并重新加热 |
    | 性能随时间下降 | 确保存储条件符合要求,避免长时间暴露于恶劣环境中 |
    | 电感值偏差超出预期 | 核对选用型号是否符合实际需求 |

    7. 总结和推荐


    综合评估:VLS252012CX-1型电感器凭借其卓越的磁屏蔽性能、高效的电流承载能力和低功耗特点,在消费电子及小型化电源模块领域表现出色。该系列产品适合作为通用型电感器选择,广泛适用于各类便携式设备。
    推荐结论:对于需要高性能、高可靠性的电子项目,VLS252012CX-1是理想的选择。用户可根据具体需求挑选合适的电感值和规格型号,以获得最佳性能表现。

VLS252012CX-3R3M-1参数

参数
额定电流 1.53A
Q值 -
测试频率 1MHz
电感值 3.3μH
饱和电流(LSAT) 1.31A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 137mΩ
长*宽*高 2.5mm*2mm*1.2mm
通用封装 1008
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS252012CX-3R3M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS252012CX-3R3M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS252012CX-3R3M-1 VLS252012CX-3R3M-1数据手册

VLS252012CX-3R3M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.0278
50+ ¥ 1.7127
250+ ¥ 1.6442
500+ ¥ 1.5345
1000+ ¥ 1.5071
2000+ ¥ 1.4797
10000+ ¥ 1.4797
20000+ ¥ 1.4797
库存: 685
起订量: 25 增量: 0
交货地:
最小起订量为:5
合计: ¥ 10.13
