B82496C3189A000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100MHz 12GHz 1.5A 12@100MHz 1.8nH 33mΩ ±0.3nH 0603 贴片安装 1.6mm*800μm*900μm
供应商型号: BM-EPCO-B82496C3189A000
供应商: 海外现货
标准整包数: 4000

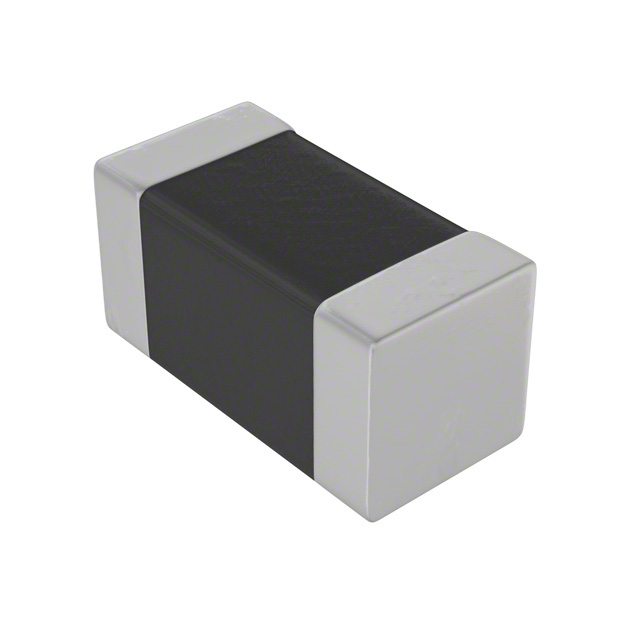

TDK 贴片电感 B82496C3189A000

B82496C3189A000概述


    产品简介


    SIMID系列的SMT电感器B82496C是EPCOS AG的一款小型化产品,适用于多种高性能电子设备。该系列产品采用0603(EIA标准)或1608(IEC标准)尺寸封装,具有宽泛的额定电感范围,从1 nH到220 nH,可满足不同应用场景的需求。此外,SIMID系列电感器以其高电流承载能力、耐高温和稳定的电气性能而著称,广泛应用于多媒体系统、车载访问系统、无线通信系统、轮胎压力监测系统(TPMS)、全球定位系统(GPS)和数字相机等领域。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 0603 (EIA) / 1608 (IEC) |
    | 额定电感 | 1 ... 220 nH |
    | 额定电流 | 110 ... 1800 mA |
    | 温度范围 | +150 °C |
    | 自谐振频率 | 最低值: > 800 MHz |
    | 直流电阻 | 0.02 Ω ~ 1.8 Ω |
    | 耐温焊接 | +260 °C, 40 s |
    | 重量 | 约4毫克 |

    产品特点和优势


    SIMID系列电感器B82496C具备诸多独特功能和优势。首先,它们具有较高的温度适应性,最高可达+150°C,确保在严苛环境下仍能稳定运行。其次,其紧密的电感公差保证了优异的精确度,无极化效应,这在多应用环境中尤为关键。该系列产品还通过了AEC-Q200认证,符合无铅回流焊工艺标准(参考JEDEC J-STD 020D),且完全符合RoHS标准。这些特点使其在市场上具备显著的竞争优势,尤其是在需要高可靠性的应用中。

    应用案例和使用建议


    SIMID系列电感器广泛应用于各种场合,例如汽车轮胎压力监测系统(TPMS)、全球定位系统(GPS)以及数字相机等。在使用过程中,应注意保持良好的散热条件,特别是在高频和高功率条件下。此外,由于这些电感器具有较高的自谐振频率,用户应根据具体的应用需求合理选择合适的电感值和电流等级,以避免过热损坏。在设计布局时,考虑到电感器可能受到机械冲击的影响,应采取适当的保护措施。

    兼容性和支持


    SIMID系列电感器在与其他电子元器件的兼容性方面表现良好,适合用于大多数现代电子设备。EPCOS AG提供了详尽的技术文档和支持服务,用户可以通过官方网站获取更多关于安装指南、技术手册及故障排除方面的资料。此外,厂商还提供定制版本的服务,可根据客户需求调整电感器的电流承载能力和其他特性。

    常见问题与解决方案


    1. 如何正确焊接SIMID系列电感器?
    - 确保焊接温度控制在+260°C,持续时间不超过40秒,以免损坏电感器。
    2. 如何应对机械冲击?
    - 在设计电路板布局时,尽量减少对电感器的物理接触,使用防护材料如橡胶垫片,以增强抗冲击能力。
    3. 电感器在高湿度环境下的表现如何?
    - 请确保电感器存放于包装内时,环境湿度不超过75%RH,以防止湿气侵蚀导致性能下降。

    总结和推荐


    总体而言,SIMID系列电感器B82496C凭借其出色的电气特性和可靠性,在多个应用领域展现出卓越的性能。针对需要高稳定性和精准度的应用场合,该产品无疑是理想的选择。如果您正在寻找一款具备广泛应用潜力的小型化SMT电感器,SIMID系列B82496C无疑是一个值得考虑的优秀选项。

B82496C3189A000参数

参数
电感值 1.8nH
饱和电流(LSAT) -
自谐振频率(SRF) 12GHz
容差 ±0.3nH
直流电阻(DCR) 33mΩ
额定电流 1.5A
Q值 12@100MHz
测试频率 100MHz
长*宽*高 1.6mm*800μm*900μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82496C3189A000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82496C3189A000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82496C3189A000 B82496C3189A000数据手册

B82496C3189A000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 0.1069 ¥ 0.912
库存: 24000
起订量: 8000 增量: 4000
交货地:
最小起订量为:8000
合计: ¥ 7296
直接购买
加入购物车
