首页  >  产品百科  >  VLS252010HBX-1R5M-1

VLS252010HBX-1R5M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 2.7A 2.02A 1.5μH 94mΩ ±20% 1008 贴片安装 2.5mm*2mm*1mm
供应商型号: VLS252010HBX-1R5M-1
供应商: 国内现货
标准整包数: 2000

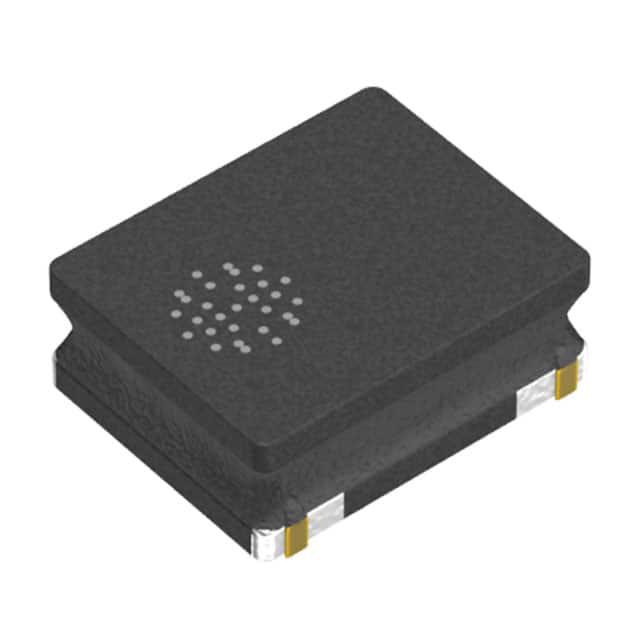

TDK 贴片电感 VLS252010HBX-1R5M-1

VLS252010HBX-1R5M-1概述


    产品简介


    VLS252010HBX-1型电感器
    VLS252010HBX-1型电感器是专门为电源电路设计的磁屏蔽型绕线电感器,采用金属磁材料制造。该产品具有高磁屏蔽特性,适用于高密度安装,且通过金属磁材料实现了大电流承载能力。本电感器广泛应用于智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数码摄像机(DVC)、数码相机(DSC)、移动显示面板、便携式游戏设备、紧凑型电源模块等多种设备。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | Isat 或 Itemp中的较小值 |
    | Isat | 基于自加热温升(温度升高40°C) |
    | Itemp | 基于电感变化率(初始电感的30%以下) |
    | 尺寸 | 2.5×2.0×1.0 mm |
    | 电感范围 | 0.24 µH 至 10 µH |
    | 电感容差 | ±20% |
    | 额定电阻 | 0.022 Ω至0.460 Ω |
    | 工作温度范围 | -40°C 至 105°C |
    | 存储温度范围 | -40°C 至 105°C |
    | 单位重量 | 26 mg |

    产品特点和优势


    VLS252010HBX-1型电感器的主要优势在于其高磁屏蔽特性,适合高密度安装。该电感器通过采用金属磁材料,能够承载更大的电流,从而在多种应用场景中表现出色。其独特的设计使其能够在各种消费电子设备中提供高效、稳定的电流传输,具有出色的可靠性和耐用性。在市场竞争中,这一系列电感器以其卓越的性能和广泛的应用领域脱颖而出。

    应用案例和使用建议


    该电感器已成功应用于多个领域,包括智能手机和平板终端。例如,在智能手机中,它用于管理内部电路的电流,以确保设备运行稳定。在使用该电感器时,需注意以下几点:
    1. 预热处理:在焊接前确保组件得到充分预热,避免温度差异超过150°C。
    2. 布局设计:确保电路板设计时线圈布局合理,避免磁干扰。
    3. 使用条件:确认其在常规电子设备中的应用条件,如避免使用在航空航天或医疗设备等对安全可靠性要求更高的领域。

    兼容性和支持


    该电感器设计兼容多种主流电子设备,并能与现有系统良好集成。制造商提供全面的技术支持和维护服务,确保用户能够轻松进行安装和调试。此外,制造商还提供了详细的安装指南和相关技术文档,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:电感器在使用过程中出现短路现象。
    - 解决方案:检查是否由于过热引起。适当降低输入功率,确保不超过额定电流。
    2. 问题:电感器在存储期间出现失效。
    - 解决方案:确认存储条件符合规定(温度:5至40°C,湿度:10%至75%),并及时更换超期存储的部件。
    3. 问题:焊接后电感器失效。
    - 解决方案:重新预热并检查焊接条件,确保满足技术规格要求。

    总结和推荐


    综上所述,VLS252010HBX-1型电感器是一款高性能、多功能的电感器,适用于广泛的电子设备应用。其出色的磁屏蔽能力和大电流承载能力使其在各种场景中表现优异。尽管存在一些特定的应用限制,但对于大多数常规电子设备而言,它是一个可靠且高效的选择。因此,强烈推荐用户考虑使用这款电感器来提升其电子设备的性能和稳定性。

VLS252010HBX-1R5M-1参数

参数
饱和电流(LSAT) 2.7A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 94mΩ
额定电流 2.02A
Q值 -
测试频率 1MHz
电感值 1.5μH
长*宽*高 2.5mm*2mm*1mm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VLS252010HBX-1R5M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS252010HBX-1R5M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS252010HBX-1R5M-1 VLS252010HBX-1R5M-1数据手册

VLS252010HBX-1R5M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
