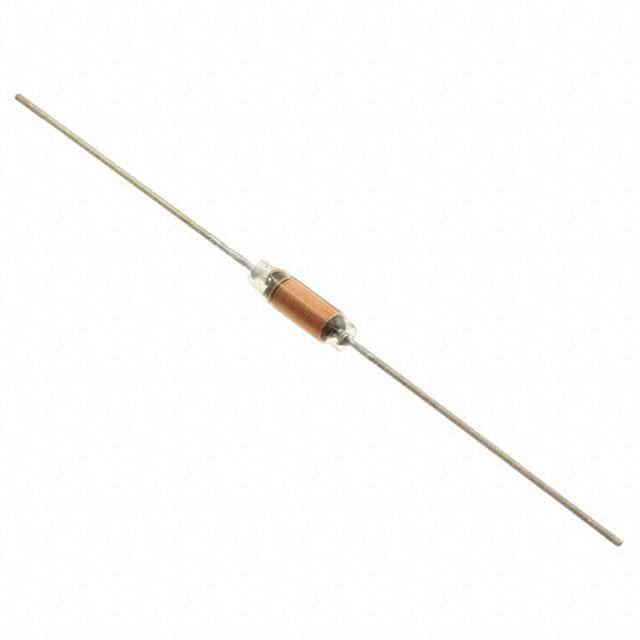

B82131A5151M000

产品分类: 插件电感
厂牌: TDK
产品描述: 100KHz 22MHz 150mA 80μH 11Ω ±20% 通孔安装 15mm(长度)*14mm(高度)
供应商型号: 495-5598-2-ND
供应商: Digi-Key
标准整包数: 2000
TDK 插件电感 B82131A5151M000

B82131A5151M000概述

    高频扼流圈(VHF Chokes)技术手册

    产品简介


    高频扼流圈是一种用于抑制电磁干扰(EMI)的电子元器件。本手册涵盖的产品系列包括B82131、B82132、B82133和B82134。这些扼流圈主要用于RF(射频)信号的阻挡和滤波,在小型家电、电信及娱乐电子产品中具有广泛应用。它们的设计符合EN 60938标准,并适用于波峰焊接工艺,且符合RoHS标准。

    技术参数


    - 额定电压: 500 V AC/DC
    - 额定电流: 0.15 ... 6 A
    - 额定电感: 1 ... 420 μH
    - 引线间距: emin = 17.5 mm
    - 最大温度: TR +60 °C
    - 阻抗频率响应: 测量条件为100 kHz到1 MHz
    - 焊接耐热性: 在260°C下焊接10秒
    - 机械强度: 引线能承受至少30 N的拉力

    产品特点和优势


    - 高谐振频率: 设计用于高频应用,提供出色的滤波效果。
    - 符合标准: 设计符合EN 60938标准,保证产品质量。
    - 易于焊接: 支持波峰焊接,简化装配流程。
    - 环保材料: 符合RoHS标准,使用环保材料。

    应用案例和使用建议


    - RF信号阻隔: 在电信设备中用于抑制高频噪声。
    - 家电干扰抑制: 小型家电中用于减少电磁干扰。
    - 解耦: 在通信和娱乐电子设备中提供电源解耦。
    使用建议:
    - 安装时确保引线弯曲点距芯部至少3 mm,避免对绕线区造成机械应力。
    - 注意高温可能影响电感和电阻值的变化,根据需要进行温度补偿。

    兼容性和支持


    这些高频扼流圈可以与其他电子组件一起安装,但需要注意可能的兼容性问题。制造商提供了详尽的支持服务,包括在线技术文档、用户手册和客户支持。

    常见问题与解决方案


    1. 问:焊接过程中出现开裂如何处理?
    - 答:请检查焊接过程中的温度控制,并遵循制造商的焊接指南。
    2. 问:长时间运行后电感值降低如何处理?
    - 答:可能由于材料老化,建议定期检测电感值,并考虑更换新的产品。

    总结和推荐


    总的来说,高频扼流圈B82131至B82134系列凭借其高谐振频率、良好的兼容性和易于焊接等特点,非常适用于多种电子设备的滤波和干扰抑制需求。推荐在需要高频性能和良好EMI抑制的应用中使用。建议用户在安装前详细阅读技术手册,并在必要时寻求技术支持。

B82131A5151M000参数

参数
电感值 80μH
饱和电流(LSAT) -
自谐振频率(SRF) 22MHz
容差 ±20%
直流电阻(DCR) 11Ω
额定电流 150mA
Q值 -
测试频率 100KHz
长*宽*高 15mm(长度)*14mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装
