VLF302515MT-1R0N

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 2.15A 3.31A 1μH 30mΩ ±30% 3025 标准安装,贴片安装 3mm*2.5mm*1.5mm
供应商型号: 2455320
供应商: 海外现货
标准整包数: 1

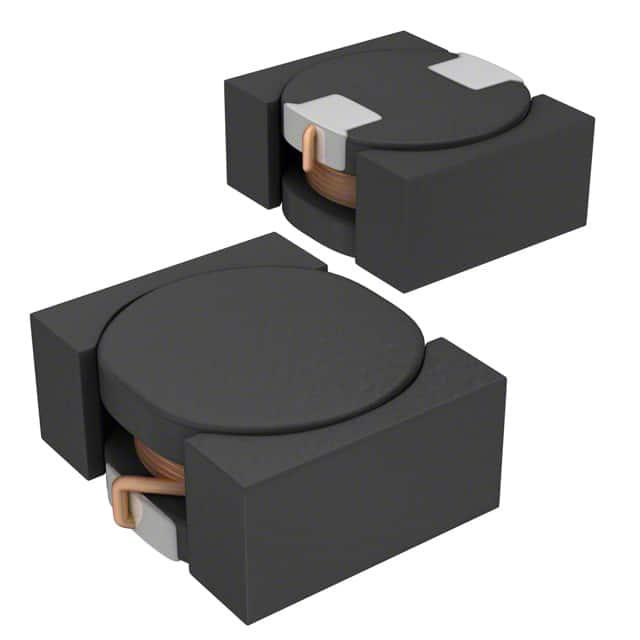

TDK 贴片电感 VLF302515MT-1R0N

VLF302515MT-1R0N概述


    产品简介


    产品名称: VLF302515MT
    产品类型: Wound Ferrite Inductors
    主要功能: 适用于电源电路的磁屏蔽型线绕电感器。这款电感器通过优化磁材料和结构设计实现了同类产品中最高的电压转换效率。低轮廓设计使其能够在高密度安装环境中表现出色。
    应用领域: 智能手机、平板终端、硬盘驱动器(HDDs)、固态驱动器(SSDs)、数字摄像机(DVCs)、数码相机(DSCs)、移动显示面板、便携式游戏设备、紧凑型电源模块以及其他通用电子设备。

    技术参数


    - 尺寸: 3.0×2.5×1.5 mm
    - 工作温度范围: -40°C至+105°C
    - 存储温度范围: -40°C至+105°C
    - 重量: 0.041克
    - 封装规格: 单卷装2000个
    - 电感值:
    - 0.47 µH(精度±20%)
    - 1.5 µH(精度±30%)
    - 2.2 µH(精度±20%)
    - 3.3 µH(精度±20%)
    - 4.7 µH(精度±20%)
    - 6.8 µH(精度±20%)
    - 10.0 µH(精度±20%)
    - 15.0 µH(精度±20%)
    - 22.0 µH(精度±20%)

    产品特点和优势


    1. 高性能电感器: 通过优化磁材料和配置实现同类产品中最高电压转换效率。
    2. 低轮廓设计: 能够适应高密度安装要求。
    3. 环保材料: 符合RoHS指令,不含卤素,兼容无铅焊接。
    4. 多功能适用性: 广泛应用于智能手机、平板电脑、数码相机、家用电器等多种电子产品中。

    应用案例和使用建议


    应用案例:
    - 在智能电视中用于电压转换。
    - 在汽车电子系统中作为电源模块的一部分。
    使用建议:
    - 使用前预热组件,预热温度应设定以使焊料温度与芯片温度之差不超过150°C。
    - 避免使用位置受气体腐蚀(如盐、酸、碱)影响的地方。
    - 设计电路板时要确保没有剩余应力对芯片造成损害。

    兼容性和支持


    - 该产品与其他标准电路板制造工艺兼容。
    - 提供详细的规格说明书和售后支持。

    常见问题与解决方案


    - Q: 如何避免焊锡过程中产生短路?
    - A: 确保预热温度正确设置,使焊料温度与芯片温度之间的温差不超过150°C。
    - Q: 如何防止静电损坏?
    - A: 使用防静电手环进行操作。
    - Q: 如何确保长期可靠性能?
    - A: 存储条件需满足温度在5至40°C,湿度在10%至75%之间。

    总结和推荐


    综合评估: VLF302515MT是一款适用于多种消费电子设备的高性能电感器,具备出色的性能、环保特性和多功能适用性。然而,该产品即将停产,用户可能需要寻找替代品。
    推荐: 如果您的项目需求符合上述应用领域,且不介意寻找替代品,这款电感器是不错的选择。但在决定使用前,请咨询供应商以获取最新的信息和可用性。

VLF302515MT-1R0N参数

参数
Q值 -
测试频率 1MHz
电感值 1μH
饱和电流(LSAT) 2.15A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 30mΩ
额定电流 3.31A
长*宽*高 3mm*2.5mm*1.5mm
通用封装 3025
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装

VLF302515MT-1R0N厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLF302515MT-1R0N数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLF302515MT-1R0N VLF302515MT-1R0N数据手册

VLF302515MT-1R0N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.6269
10+ ¥ 6.2741
100+ ¥ 5.7512
500+ ¥ 5.7512
1000+ ¥ 5.6467
2000+ ¥ 5.6467
10000+ ¥ 5.6467
库存: 0
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
