B64292A1008X000

产品分类: 磁性器件套件/配件
厂牌: TDK

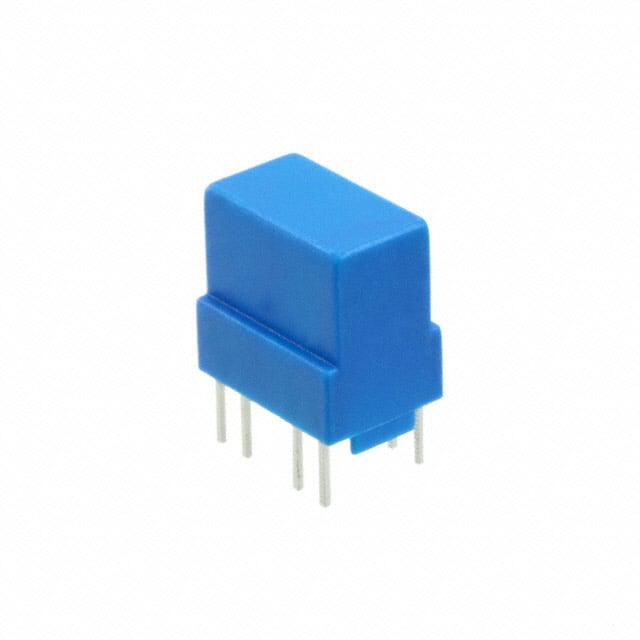

产品描述: Ferrite Accessories Housing for Ring Core Blue Polycarbonate
供应商型号: 495-6621-ND
供应商: Digi-Key
标准整包数: 1
TDK 磁性器件套件/配件 B64292A1008X000

B64292A1008X000概述

    电子元器件产品技术手册解析

    产品简介


    本技术手册介绍了EPCOS公司生产的环形磁芯配件(Toroids (Ring Cores) Accessories)。这些配件主要用于电流补偿扼流圈,并且通过不同的电线直径和孔/引脚排列提供多种应用选择。该类产品广泛应用于各种电子设备中,为电流补偿扼流圈提供了理想的组合。

    技术参数


    以下是环形磁芯及其配件的主要技术规格:
    1. 材料:
    - 基板:GFR聚碳酸酯UL94 V-0(蓝色)
    - 柱体外壳:GFR聚碳酸酯UL94 V-0(蓝色)或GFR液晶聚合物UL94 V-0(自然色)
    2. 耐热性:
    - 焊接可焊性:符合IEC 60068-2-20标准,测试温度Ta为+245 ± 5°C,持续时间3 ± 0.3秒
    - 耐焊接热:符合IEC 60068-2-20标准,测试温度Tb为+260 ± 5°C,持续时间10 ± 1秒
    3. 尺寸规格:
    - 内径(mm):11.6至70.6不等
    - 高度(mm):9.6至39.1不等
    - 引脚间距(mm):10.0 × 7.5至12.5 × 20不等
    4. 引脚数量:
    - 均为4个引脚

    产品特点和优势


    环形磁芯配件的优势在于其灵活的应用性,能够适应不同尺寸和形状的电线直径。它们适用于多种电路设计,特别是在需要高可靠性的电流补偿场合。此外,其材料的选择使得产品具有良好的机械强度和耐高温性能。

    应用案例和使用建议


    环形磁芯配件被广泛用于电流补偿扼流圈的设计中。例如,在电源转换器、信号滤波器和其他高频电子设备中,可以有效地减少电磁干扰(EMI)和电流波动。为了提高应用效果,建议根据具体应用需求选择合适的内径、高度和引脚间距的配件,以确保最佳性能。

    兼容性和支持


    EPCOS明确指出,环形磁芯配件仅在与EPCOS生产的环形磁芯组合时进行了设计和验证。如果与非EPCOS品牌的磁芯或其他制造商的产品组合,需进行单独测试,并由客户自行承担风险。EPCOS不对这种组合的有效性负责。

    常见问题与解决方案


    在使用过程中可能会遇到以下问题及解决方案:
    1. 安装过程中磁芯损坏:建议轻柔操作,避免强力挤压或高温长时间焊接。
    2. 焊接过程中出现共面性或引脚排列问题:严格按照加工说明进行焊接,控制适当的焊接时间和温度。
    3. 焊接污染或绝缘烧毁:使用无污染的锡浴,并注意防止导线绝缘层过热。

    总结和推荐


    环形磁芯配件系列以其多样化的尺寸选择、可靠的材料和优越的性能在市场上表现出色。这些产品适用于多种电子设备,尤其在电流补偿方面表现出显著优势。因此,我们强烈推荐这些产品给寻求高质量、高性能电子元器件的设计工程师和制造商。

B64292A1008X000参数

参数
长*宽*高 13mm(长度)*9.5mm(高度)
安装方式 垂直安装
零件状态 在售
包装方式 散装

B64292A1008X000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B64292A1008X000数据手册

厂牌 PDF简要描述 下载
TDK 磁性器件套件/配件 TDK B64292A1008X000 B64292A1008X000数据手册

B64292A1008X000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.644 ¥ 5.7139
10+ $ 0.4554 ¥ 4.0405
25+ $ 0.3924 ¥ 3.4814
50+ $ 0.3283 ¥ 2.913
100+ $ 0.2911 ¥ 2.5825
250+ $ 0.2369 ¥ 2.0818
500+ $ 0.2068 ¥ 1.8171
1500+ $ 0.1908 ¥ 1.677
库存: 1354
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.71
