B82442A1102K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 7.96MHz 95MHz 1.8A 10@7.96MHz 1μH 24mΩ ±10% 2220 贴片安装 5.6mm*5mm*5.3mm
供应商型号: UA-B82442A1102K000
供应商: 海外现货
标准整包数: 1500

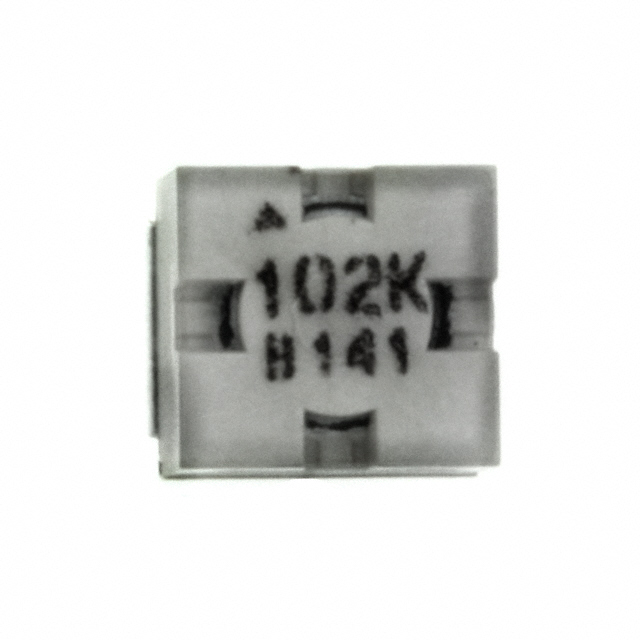

TDK 贴片电感 B82442A1102K000

B82442A1102K000概述

    # SMT Inductors SIMID Series B82442A 技术手册

    产品简介


    基本介绍
    本技术手册介绍的是SIMID系列的SMT(表面贴装)电感器——型号为SIMID 2220-A。该系列电感器由EPCOS AG(TDK集团的一员)生产,具有高电感值和良好的温度稳定性,广泛应用于各种电子设备中。
    主要功能
    SIMID系列SMT电感器主要用于过滤电源电压、耦合和去耦,广泛应用于汽车电子、电信设备、消费电子产品和工业电子等领域。它们可以处理高达1.8A的电流,适用于高要求的应用场合。
    应用领域
    - 过滤供电电压
    - 信号耦合与去耦
    - 直流转换器
    - 汽车电子
    - 电信设备(如12-和16kHz计数脉冲阻塞滤波器)
    - 消费电子产品
    - 工业电子产品

    技术参数


    以下列出了SIMID系列电感器的主要技术规格:
    - 尺寸:2220(EIA)或5650(IEC)
    - 额定电感量:1 μH ~ 10000 μH
    - 额定电流:25 mA ~ 1800 mA
    - 温控范围:-55 °C ~ +150 °C
    - 最高可接受温度:+105 °C
    - 最大可接受电流:当电感值下降10%且温度升高20 K时的最大直流电流
    - 自谐振频率:最低2.52 MHz
    - DC电阻:最大值0.088 Ω
    - 焊接可焊性:满足JEDEC J-STD 020D标准
    - 重量:约0.4克

    产品特点和优势


    独特功能
    - 温度范围宽广:能够承受高达+150°C的工作温度。
    - 高电流承载能力:最大可处理1.8A的电流。
    - 高电感值:提供从1 μH到10000 μH的多种电感值选择。
    - 符合AEC-Q200标准:适用于汽车电子。
    - 环保材料:RoHS兼容,适合无铅回流焊接。
    市场竞争力
    SIMID系列电感器因其优异的温度稳定性和电流承载能力,在电信和汽车电子领域有着广泛的应用前景。这些特性使其在同类产品中具备较强的市场竞争力。

    应用案例和使用建议


    应用案例
    - 电信设备:用于12-和16kHz计数脉冲的阻塞滤波器。
    - 汽车电子:用于稳定电压并减少噪声干扰。
    使用建议
    - 在使用过程中,应注意控制温度,确保其不超过额定温度范围。
    - 定期检查焊接点,确保连接可靠。
    - 在进行清洗或灌封操作时,需要考虑对产品的影响,以避免机械损伤或电气性能下降。

    兼容性和支持


    兼容性
    SIMID系列电感器支持无铅回流焊接,与多种材料和设备兼容,如铜锡合金(CuSn6)基底和银锡(Cu, Ag, Sn)层。
    支持和服务
    EPCOS AG提供了全面的技术支持和售后服务,包括样件包的供应。详细信息请参考章节“样件包”。

    常见问题与解决方案


    1. 焊接过程中容易出现焊料飞溅
    - 解决方案:适当调整焊接参数,确保焊料均匀分布。
    2. 电感值不稳定
    - 解决方案:确认使用正确的型号和批次,确保电感值在允许的误差范围内。
    3. 焊接后产品出现裂缝
    - 解决方案:尽量避免超声波清洗,采用手工清洗或低强度机械清洗。

    总结和推荐


    综合评估
    SIMID系列电感器以其宽泛的温度范围、高电流承载能力和高可靠性在市场中具有较高的竞争力。其多样化的电感值选择和良好的环保特性使得该产品在多个领域的应用前景广阔。
    推荐意见
    鉴于上述特性及优势,强烈推荐SIMID系列电感器作为高性能和稳定性的首选产品。对于需要高电感值、宽温度范围和良好电流承载能力的应用场景,这款电感器无疑是最佳选择。

B82442A1102K000参数

参数
直流电阻(DCR) 24mΩ
额定电流 1.8A
Q值 10@7.96MHz
测试频率 7.96MHz
电感值 1μH
饱和电流(LSAT) -
自谐振频率(SRF) 95MHz
容差 ±10%
长*宽*高 5.6mm*5mm*5.3mm
通用封装 2220
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

B82442A1102K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82442A1102K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82442A1102K000 B82442A1102K000数据手册

B82442A1102K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
