B82498F3331J000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100MHz 800MHz 220mA 45@250MHz 330nH 1.5Ω ±5% 0805 标准安装,贴片安装 2.3mm*1.7mm*1.4mm
供应商型号: UA-B82498F3331J000
供应商: 海外现货
标准整包数: 3000

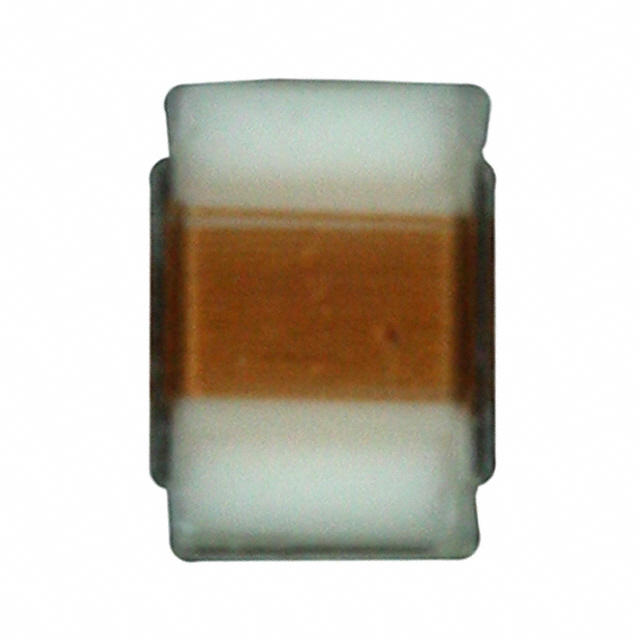

TDK 贴片电感 B82498F3331J000

B82498F3331J000概述

    高质量文章:TDK Electronics SIMID 0805-F SMT Inductor

    产品简介


    TDK Electronics推出的SIMID系列SMT电感器(型号SIMID 0805-F)属于其B82498F子系列。这款电感器专为表面贴装设计,具备高频率、窄容差和适合无铅回流焊接的特点。其核心材质为陶瓷或铁氧体,广泛应用于各种高频电路,如天线放大器、多媒体系统和无线通信系统。

    技术参数


    - 尺寸: 0805 (EIA) 或 2012 (IEC)
    - 额定电感量: 2.7 ... 6800 nH
    - 额定电流: 80 ... 1000 mA
    - 结构: 立方线圈,带有陶瓷或铁氧体芯,环氧树脂扁平顶部用于真空拾取,焊接端头连接到终端
    - 技术特性:
    - 谐振频率: 高
    - 电感容差: 窄
    - 无铅回流焊接: 适用
    - RoHS兼容: 是

    产品特点和优势


    - 高共振频率: 这使得它在高频电路中表现优异。
    - 狭窄的电感容差: 确保了更高的精度和稳定性。
    - 无铅回流焊接: 适用于现代环保标准。
    - RoHS兼容: 满足环保要求,适用于商业应用。

    应用案例和使用建议


    SIMID 0805-F主要应用于天线放大器、多媒体系统和无线通信系统中。例如,在天线放大器中,它可以用于阻抗匹配,提高信号传输效率。使用时建议:
    - 在高频电路设计中,确保匹配合适的电感值,以避免信号失真。
    - 使用无铅焊接工艺,并遵循制造商的焊接温度和时间规范。

    兼容性和支持


    该产品与大多数现代电子设备兼容,可以无缝集成到多种应用中。制造商提供了全面的支持文档,包括详细的技术手册、数据表和在线资源。如有需要,还可以联系当地的销售办事处获取更多帮助。

    常见问题与解决方案


    - 问题: 焊接过程中出现裂纹。
    - 解决方案: 使用适当的焊接温度和时间,避免超高温或过长时间导致材料损坏。
    - 问题: 线圈在封装材料下受到压力。
    - 解决方案: 选择不会对线圈造成机械或化学损害的封装材料。

    总结和推荐


    TDK Electronics的SIMID 0805-F SMT电感器是一款高度可靠的高性能电感器,非常适合高频电路应用。它的高共振频率、狭窄的电感容差以及环保兼容性使其在市场上具有较强的竞争力。总体而言,强烈推荐在各种高频电路设计中使用这款产品。

B82498F3331J000参数

参数
测试频率 100MHz
电感值 330nH
饱和电流(LSAT) -
自谐振频率(SRF) 800MHz
容差 ±5%
直流电阻(DCR) 1.5Ω
额定电流 220mA
Q值 45@250MHz
长*宽*高 2.3mm*1.7mm*1.4mm
通用封装 0805
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82498F3331J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82498F3331J000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82498F3331J000 B82498F3331J000数据手册

B82498F3331J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2513 ¥ 2.1055
24000+ $ 0.17 ¥ 1.4246
120000+ $ 0.145 ¥ 1.2151
库存: 15000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 6316.5
