首页  >  产品百科  >  B82559A0303A024

B82559A0303A024

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 2MHz(Min) 15.7A 22.9A 30μH 3.6mΩ ±10% 标准安装,贴片安装 24.7mm*22.8mm*21.3mm
供应商型号: 4167176
供应商: 海外现货
标准整包数: 1

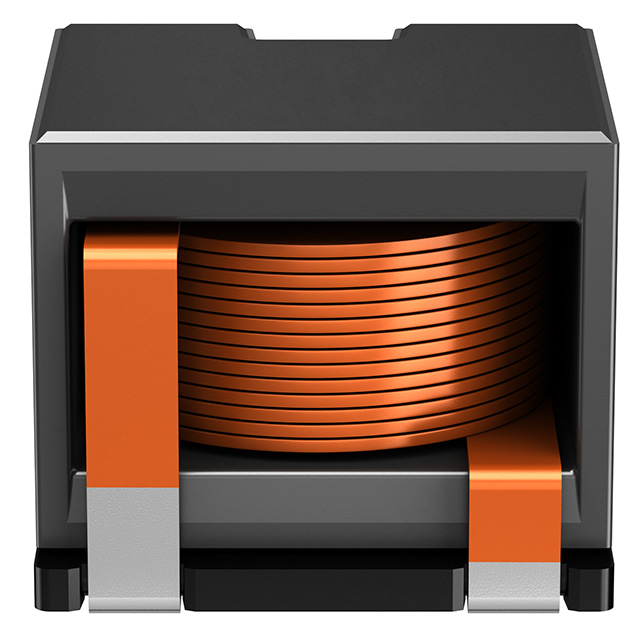

TDK 贴片电感 B82559A0303A024

B82559A0303A024概述

    TDK Electronics AG B82559AA024 ERU Chokes

    产品简介


    TDK Electronics AG的B82559AA024系列ERU 24型表面贴装高电流电感器(SMT Flat Wire High Current Inductors)是一款专门设计用于能量存储的应用,尤其适用于直流到直流转换器(DC-DC converters)、电压调节模块(VRM modules)、电源输出级(POL converters)以及太阳能转换器(Solar converters)。这些电感器采用高温度铁氧体核心,磁屏蔽结构,螺旋绕线设计,具有自引脚构造及底部终端,适合于拾放工艺,且符合RoHS标准,已通过AEC-Q200认证。

    技术参数


    | 规格 | 值 |

    | 额定电感 | 1.0 µH 至 30 µH |
    | 饱和电流 | 15.7 A 至 79.3 A |
    | 工作温度范围 | -40 °C 至 +150 °C |
    | 存储条件 | 包装:-25 °C 至 +40 °C,湿度 ≤75% RH |
    | 端子材料 | 无铅镀锡 |
    | 熔焊性测试 | 245 °C,3 秒,95% 润湿率 |
    | 高温耐受性 | N1 - 核心:200 V DC,1 s |
    | 焊接热稳定性 | 符合JEDEC J-STD 020D标准 |

    产品特点和优势


    - 高额定电流:高达79.3 A,确保在大功率应用中的稳定运行。
    - 极低的直流电阻:典型值为0.45 mΩ至3.60 mΩ,有助于降低功耗。
    - 超低外形:高度仅为12.45 mm至21.30 mm,非常适合紧凑空间应用。
    - 适合拾放工艺:适用于自动化生产线。
    - RoHS兼容性:满足环保要求。
    - 可定制化:根据客户具体需求进行调整。
    - AEC-Q200认证:确保符合汽车行业标准。

    应用案例和使用建议


    B82559AA024 ERU电感器被广泛应用于各种电源转换系统,例如:
    - 直流到直流转换器:适用于汽车电子、通信设备等。
    - 电压调节模块:在工业控制系统中提供稳定的电源输出。
    - 电源输出级:为服务器和数据中心提供可靠的能量存储。
    使用建议:
    - 在高温环境下工作时,应注意保持良好的散热。
    - 在焊接过程中,应严格控制焊接温度,以避免对产品造成损伤。
    - 考虑到可能存在的机械应力,若需将组件封装,则应选用合适的封装材料,并检查其对绝缘材料的影响。

    兼容性和支持


    - 兼容性:与现有的电路板和连接器具有良好的兼容性,适用于各种应用场合。
    - 支持:TDK Electronics AG提供详尽的技术文档、样品及技术支持服务,帮助用户更好地理解和应用产品。

    常见问题与解决方案


    1. 问题:如何处理电感器的焊接热稳定性?
    - 解决方案:应严格遵守JEDEC J-STD 020D标准进行焊接,以确保焊接质量。

    2. 问题:如何处理长期暴露在清洗剂中的问题?
    - 解决方案:应选择对电线绝缘材料、塑料及粘接部位影响较小的清洗剂,并在使用后彻底清洗。

    总结和推荐


    总体而言,TDK Electronics AG的B82559AA024系列ERU 24型电感器具有诸多优点,特别适合需要高电流密度、紧凑尺寸及良好散热性能的应用场合。由于其出色的性能、高可靠性及广泛的适用性,我们强烈推荐此款电感器用于各类高性能电源系统中。

B82559A0303A024参数

参数
Q值 -
测试频率 100KHz
电感值 30μH
饱和电流(LSAT) 15.7A
自谐振频率(SRF) 2MHz(Min)
容差 ±10%
直流电阻(DCR) 3.6mΩ
额定电流 22.9A
长*宽*高 24.7mm*22.8mm*21.3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
包装方式 卷带包装

B82559A0303A024厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82559A0303A024数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82559A0303A024 B82559A0303A024数据手册

B82559A0303A024封装设计

查看详情并下载
Symbol
Footprint
3D Model
