B82111E0000C029

产品分类: 插件电感
厂牌: TDK
产品描述: 10KHz 16MHz 100mA 1.2mH 34Ω ±20% 通孔安装 26mm(长度)
供应商型号:
供应商:
标准整包数: 0

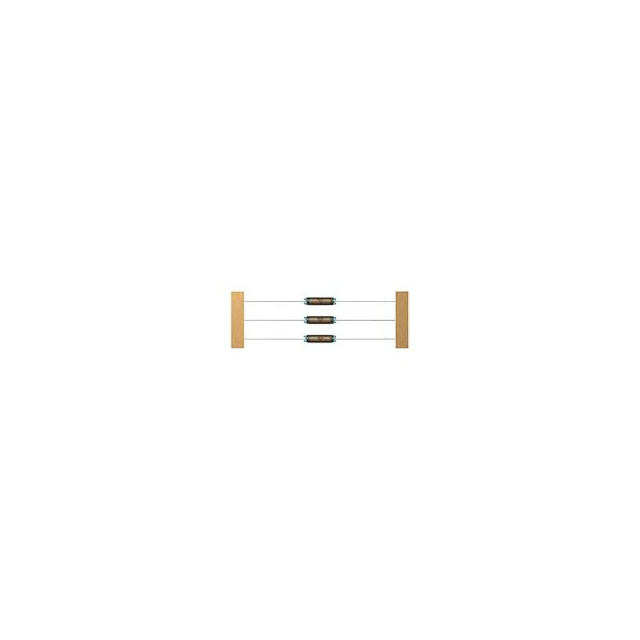

TDK 插件电感 B82111E0000C029

B82111E0000C029概述

    B82111E VHF Chokes 技术手册

    产品简介


    B82111E系列VHF扼流圈(电感)是EPCOS公司生产的一款高性能电磁组件。这款扼流圈主要用于RF阻隔和滤波,干扰抑制,以及电信和娱乐电子领域的去耦合。该产品采用单层镀铜线绕制,并在铁氧体圆柱芯上包裹聚酯绝缘套筒,适合波峰焊接工艺,符合RoHS标准。

    技术参数


    - 额定电压:500 V AC/DC
    - 额定电流:0.1 A至6 A
    - 额定电感:7 µH至1200 µH
    - 尺寸:最大直径为26毫米
    - 铜质引脚:采用纯锡热浸镀层
    - 焊接耐热性:无铅焊接温度(Sn95.5Ag3.8Cu0.7):+(245 ± 5) °C, (3 ± 0.3) s
    - 剥离强度:≥30 N (至IEC 60068-2-21, 测试Ua)
    - 气候分类:55/125/56 (至IEC 60068-1)

    产品特点和优势


    - 高谐振频率:适用于高频信号处理。
    - 宽电感范围:可以满足多种应用需求。
    - 设计符合EN 60938标准:确保产品质量和可靠性。
    - 适合波峰焊接:适应自动化生产和安装流程。
    - RoHS兼容:环保友好。

    应用案例和使用建议


    - RF阻隔和滤波:在高频电路中用于阻隔和滤波。
    - 干扰抑制:适用于小家电中的干扰抑制。
    - 去耦合:在电信和娱乐电子产品中用于信号隔离。

    使用建议:
    - 在弯曲引脚时,要确保弯折点距离铁氧体端面至少3毫米。
    - 应避免机械应力施加在绕线开始区域。

    兼容性和支持


    B82111E系列VHF扼流圈可以与其他标准电子元器件和设备兼容。制造商提供了详细的技术支持文档,并建议客户根据具体需求进行验证和测试。

    常见问题与解决方案


    - 问题:如何检查焊接耐热性?
    - 解决办法:在焊接过程中,使用高温焊锡机(Sn95.5Ag3.8Cu0.7)进行焊接,确保温度控制在245±5°C,时间为3±0.3秒。
    - 问题:如何避免机械应力导致的产品损坏?
    - 解决办法:在弯曲引脚时保持适当的间距,并避免直接施加机械应力。

    总结和推荐


    B82111E系列VHF扼流圈以其高谐振频率、宽电感范围和良好的环境适应性,在各种电子设备中具有广泛应用。该产品不仅符合国际标准,而且通过波峰焊接和RoHS认证,具有极高的可靠性和耐用性。我们强烈推荐此产品应用于需要高效能阻隔和滤波的高频电路中。
    通过这些详细的信息,我们可以看到B82111E系列VHF扼流圈在技术和市场上都具备很强的竞争优势,非常适合在现代电子设备中使用。

B82111E0000C029参数

参数
测试频率 10KHz
电感值 1.2mH
饱和电流(LSAT) -
自谐振频率(SRF) 16MHz
容差 ±20%
直流电阻(DCR) 34Ω
额定电流 100mA
Q值 -
长*宽*高 26mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B82111E0000C029厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82111E0000C029数据手册

厂牌 PDF简要描述 下载
TDK 插件电感 TDK B82111E0000C029 B82111E0000C029数据手册

B82111E0000C029封装设计

查看详情并下载
Symbol
Footprint
3D Model
